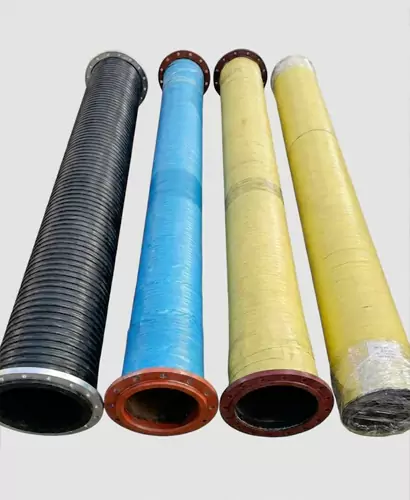

Manguera de goma de gran diámetroDesempeña un papel fundamental en industrias donde la transferencia de fluidos de alto volumen no es negociable. En JIDONGDA, hemos dedicado más de dos décadas a perfeccionar estas mangueras para los sectores de minería, construcción, agricultura y marino. Nuestra ingeniería se centra en soportar presiones extremas, materiales abrasivos y condiciones climáticas adversas manteniendo al mismo tiempo la flexibilidad y la longevidad.

Comprender las demandas técnicas,JIDONGDALas soluciones de mangueras de caucho de gran diámetro integran compuestos de caucho natural y sintético de primera calidad con capas de refuerzo avanzadas. Este diseño garantiza resistencia a la corrosión, el envejecimiento y los picos repentinos de presión. Hacemos hincapié en un revestimiento interior liso para minimizar la pérdida por fricción, mejorando directamente la eficiencia operativa en aplicaciones de bombeo de lodos, dragado y descarga de agua.

Parámetros principales

La precisión en las dimensiones y la composición de los materiales define nuestra línea de productos. A continuación, desglosamos las especificaciones estándar que guían la selección de ingenieros y gerentes de adquisiciones. Tenga en cuenta que cada parámetro se puede adaptar a los requisitos especializados del proyecto.

• Rango de diámetro interior:Desde 4 pulgadas (102 mm) hasta 48 pulgadas (1219 mm), cubriendo la mayoría de las necesidades industriales de succión y descarga.
• Clasificación de presión:Presión de trabajo de 0,3 MPa a 2,5 MPa, con factores de seguridad de presión de rotura generalmente establecidos en 3:1 o 4:1 según la aplicación.

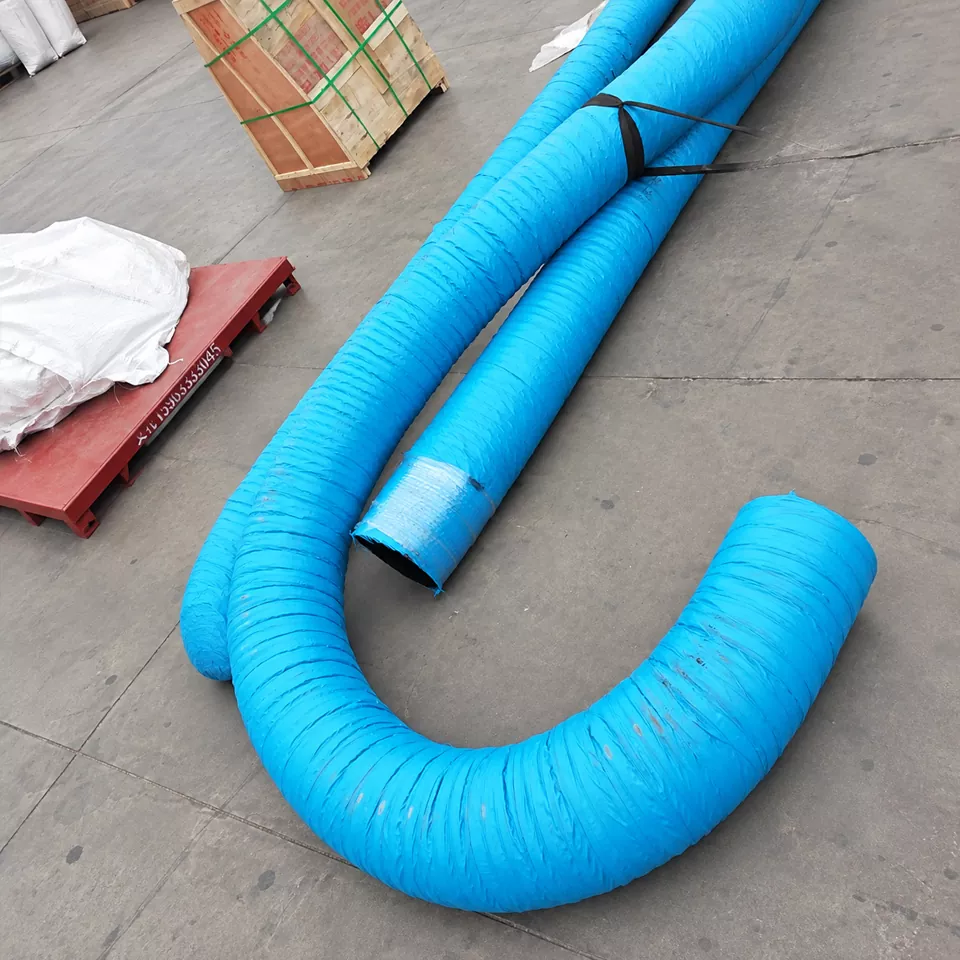

• Resiliencia a la temperatura:Las mangueras estándar soportan de -20 °C a 80 °C, mientras que las versiones resistentes al calor se extienden hasta 120 °C para transferencia de vapor o aceite caliente.
• Material del revestimiento:Las opciones incluyen una mezcla de NR/SBR para abrasión general, NBR para resistencia al aceite y EPDM para resistencia química y a la intemperie.
• Capas de refuerzo:Tejido de poliéster de alta resistencia, hélice de alambre de acero o múltiples capas textiles incrustadas dentro de la pared de caucho para lograr integridad estructural.
• Propiedades de la cubierta:Caucho sintético resistente a la abrasión, al ozono y estabilizado a los rayos UV para proteger contra la degradación ambiental.

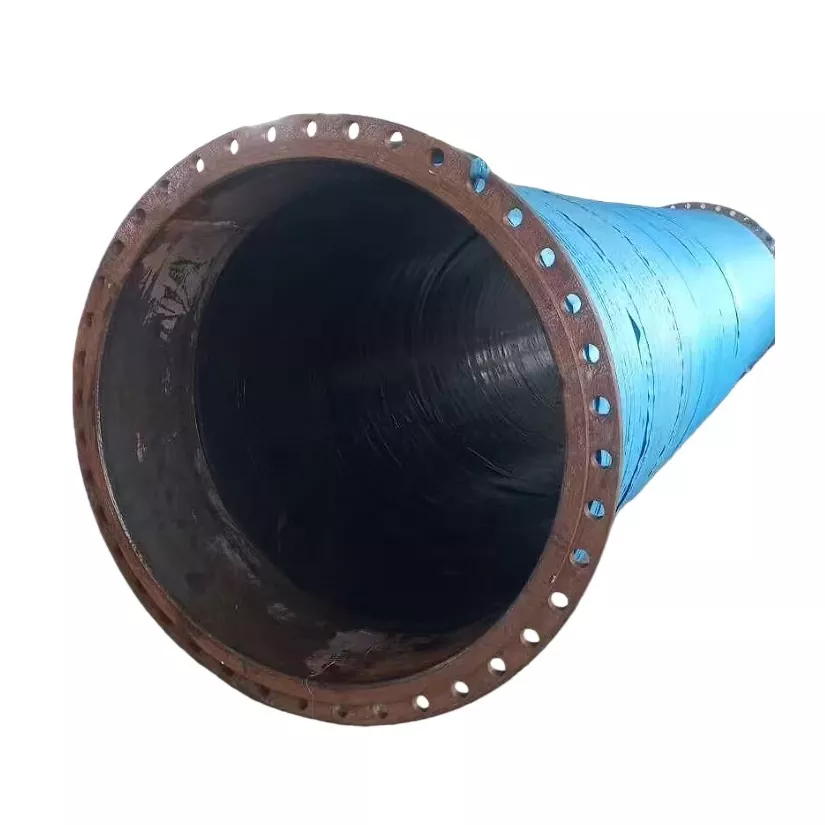

• Disponibilidad de longitud:Longitudes estándar de 20 metros o 61 metros, con cortes personalizados y conjuntos con extremos bridados preparados internamente.
• Clasificación de vacío:Capacidad de vacío total para aplicaciones de succión, garantizada por el cable de hélice rígido integrado en la pared de la manguera.

Aplicaciones en todas las industrias

La versatilidad de los productos de mangueras de caucho de gran diámetro de JIDONGDA surge de una ingeniería adaptable. A continuación se detallan los sectores principales donde estas mangueras resultan indispensables.

• Minería y Procesamiento de Minerales:Transporte de relaves, lodos concentrados y agua de proceso a través de largas distancias. El revestimiento resistente a la abrasión maneja partículas pesadas y afiladas sin un desgaste rápido.

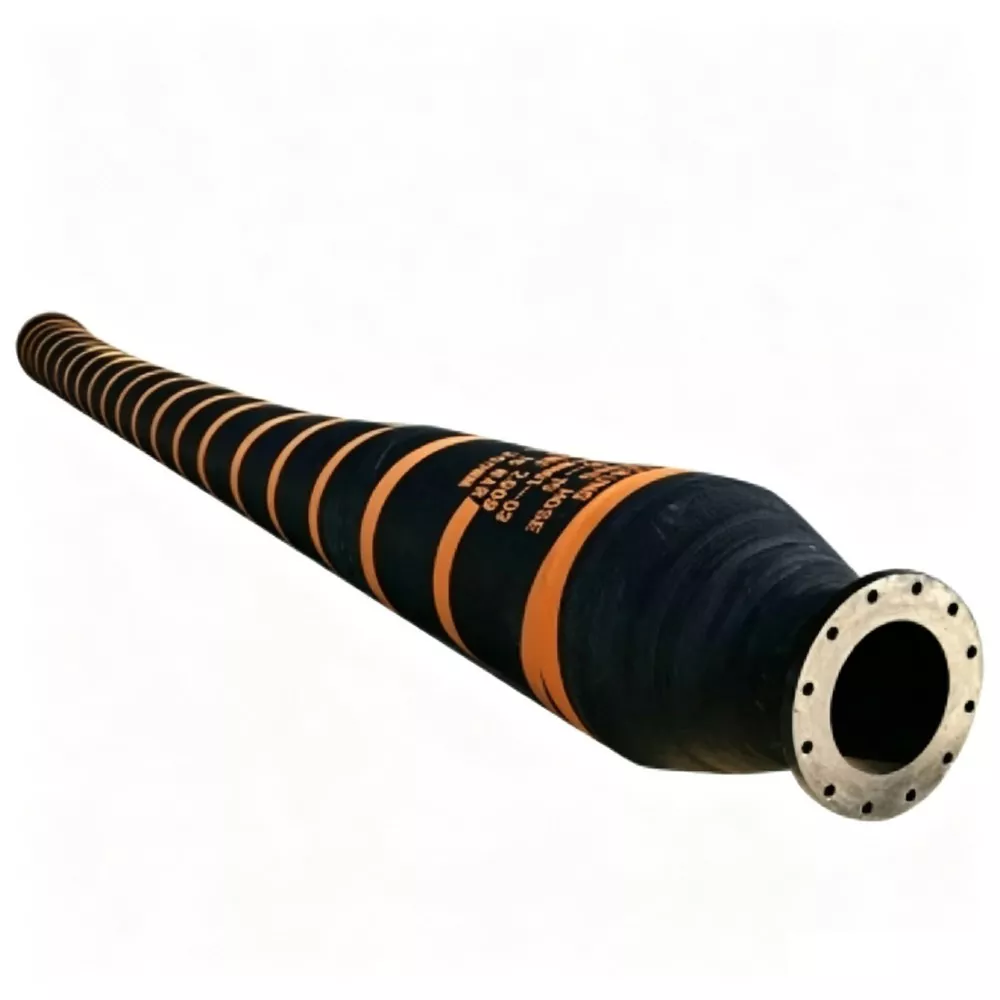

• Operaciones de dragado:Succión y descarga de arena, grava y limo de ríos, puertos y fondos marinos. La flexibilidad de la manguera se adapta al movimiento constante de dragas y tuberías flotantes.
• Riego y Drenaje Agrícola:Transferencia de agua a gran escala desde embalses a campos, así como bombeo para control de inundaciones. El diseño liviano de la manguera en relación con su tamaño de orificio simplifica el despliegue y la recuperación.
• Deshidratación del sitio de construcción:Eliminación de aguas subterráneas o pluviales de excavaciones, cimientos y túneles. La clasificación de vacío total garantiza una succión constante incluso con requisitos de elevación elevados.

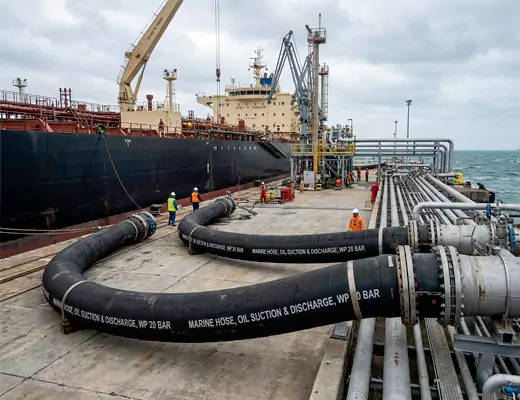

• Marino y Offshore:Transferencia de agua de lastre, bombeo de sentinas y respuesta a derrames de petróleo. Las cubiertas especiales resistentes al aceite e ignífugas cumplen con estrictas normas de seguridad marítima.
• Manejo de Residuos Líquidos Industriales:Manejo de efluentes corrosivos y subproductos químicos en plantas de tratamiento. Los revestimientos de EPDM proporcionan una excelente resistencia a una amplia gama de niveles de pH.
• Generación de energía:Líneas de toma y descarga de agua de refrigeración para centrales térmicas. Las mangueras soportan un flujo de agua constante y temperaturas moderadas sin incrustaciones ni degradación.

Ventajas de elegir JIDONGDA como su proveedor de mangueras

Seleccionar un proveedor de mangueras de caucho de gran diámetro implica evaluar algo más que el producto en sí. JIDONGDA integra servicio, pruebas y logística para ofrecer total confiabilidad.

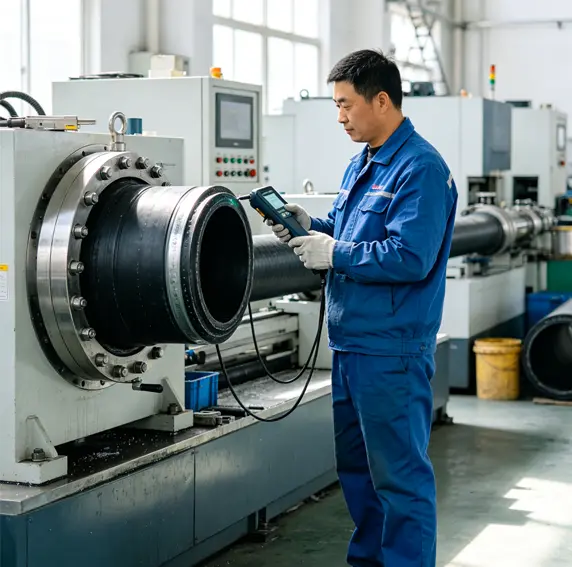

• Control de calidad directo de fábrica:Nuestro laboratorio interno realiza diariamente pruebas de reómetro, análisis de resistencia a la tracción y pruebas de resistencia a la abrasión. Los clientes reciben certificados de prueba detallados con cada envío.
• Soporte de ingeniería personalizado:Desplegamos ingenieros para evaluar las condiciones in situ, recomendar configuraciones óptimas de mangueras y diseñar conexiones finales especiales que reduzcan la complejidad de la instalación.
• Experiencia en logística global:Las mangueras se empaquetan en envolturas protectoras y se envían a granel o en contenedores a cualquier puerto importante del mundo. Nuestro equipo de documentación garantiza un despacho de aduanas sin problemas.
• Costo total de propiedad competitivo:Los intervalos de servicio extendidos y los bajos requisitos de mantenimiento compensan la inversión inicial. Muchos clientes informan que tienen una vida útil de tres a cinco veces más larga en comparación con las alternativas genéricas.
• Desarrollo rápido de prototipos:Para proyectos únicos, podemos producir mangueras de muestra en un plazo de 15 días, lo que permite realizar pruebas de campo antes de que comience la fabricación a gran escala.

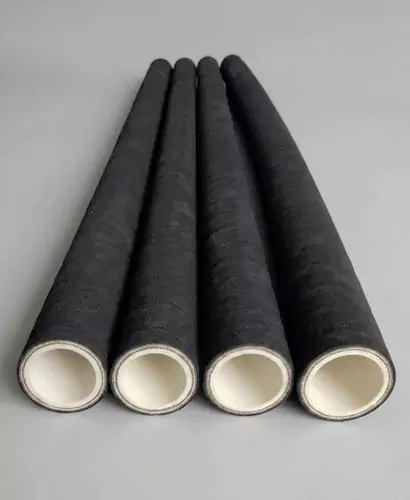

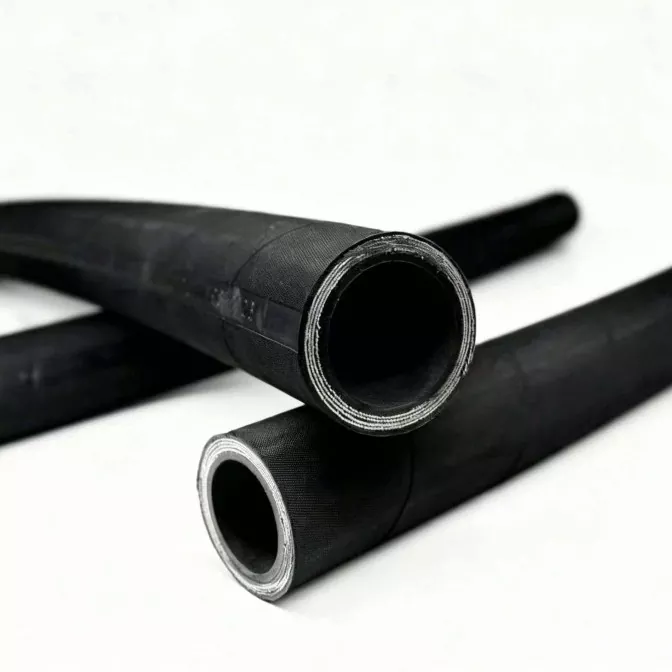

Manguera de goma de alta presiónSe erige como un componente crítico en innumerables sistemas industriales, hidráulicos y neumáticos. Su capacidad para transportar fluidos, gases y materiales abrasivos bajo presiones extremas manteniendo la flexibilidad lo hace indispensable. Comprender los parámetros de diseño, las composiciones de los materiales y las tecnologías de refuerzo detrás de estas mangueras es esencial para seleccionar el producto adecuado y garantizar la seguridad operativa.

Construcción central

Cada manguera de caucho de alta presión está construida alrededor de una estructura de tres capas diseñada para brindar durabilidad y confiabilidad bajo estrés. El tubo interior, la capa de refuerzo y la cubierta exterior trabajan juntos para soportar presiones de trabajo intensas, resistir la degradación química y soportar el desgaste ambiental.

• Tubo interior:Formulado a partir de compuestos de caucho sintético como NBR (nitrilo), EPDM, SBR o neopreno. La elección depende del fluido a transportar. El NBR sobresale en resistencia al aceite y al combustible, mientras que el EPDM soporta agua y vapor a alta temperatura. JIDONGDA utiliza compuestos mezclados personalizados para lograr una compatibilidad óptima con aceites hidráulicos, fluidos a base de agua y productos químicos agresivos.
• Capa de refuerzo:Este es el corazón de la capacidad de soportar presión. En el caucho están incrustadas varias capas de alambre de acero trenzado de alta resistencia o alambre de acero enrollado en espiral. Algunos diseños utilizan trenzado textil para una presión moderada. Para requisitos de presión extremadamente alta, son comunes cuatro o seis capas de refuerzo de alambre en espiral. Las mangueras JIDONGDA cuentan con ángulos de trenzado y tensiones de alambre estrictamente controlados para maximizar la resistencia al estallido y al mismo tiempo preservar la flexibilidad.
• Cubierta exterior:Proporciona resistencia a la abrasión, el ozono, la intemperie y el aceite. Normalmente están hechos de neopreno o caucho sintético con tratamientos superficiales adicionales. Las cubiertas de JIDONGDA están diseñadas con un acabado liso o envuelto, y hay cubiertas especiales aprobadas por MSHA disponibles para aplicaciones de minería.

Preguntas frecuentes

¿Qué factores de seguridad debo aplicar al elegir una manguera de goma de alta presión?

El estándar de la industria es un factor de seguridad de 4:1 entre la presión de estallido y la presión máxima de trabajo. Sin embargo, las aplicaciones dinámicas con picos de presión o ciclos de impulso a menudo requieren un factor más alto, como 5:1 o 6:1.JIDONGDAEl equipo de ingeniería puede ayudar a calcular el margen de seguridad correcto en función de la ondulación de la bomba, la aceleración y el perfil de presión del sistema. Nunca exceda la presión de trabajo publicada por el fabricante y siempre considere reducir la temperatura.

¿Cómo afecta la temperatura al rendimiento de una manguera de goma?

A medida que aumenta la temperatura, los compuestos de caucho se ablandan y la resistencia del refuerzo puede disminuir. Por ejemplo, una manguera de NBR con una capacidad nominal de 4000 psi a 100 °C solo podría soportar 3200 psi a 120 °C. JIDONGDA proporciona curvas de reducción en sus catálogos técnicos. Para uso continuo a alta temperatura por encima de 120 °C, considere mangueras con tubos internos de HNBR o EPDM y un aislamiento adecuado. Las bajas temperaturas pueden hacer que el caucho se vuelva quebradizo; una manguera con clasificación de -40 °F aún debe manipularse con cuidado cerca de ese límite.

¿Qué estándares cumplen las mangueras de caucho JIDONGDA?

Las mangueras JIDONGDA se fabrican para cumplir o superar las series SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 y DIN 20022/20023. Muchas mangueras también cuentan con aprobaciones de MSHA para minería. Se proporcionan certificaciones completas e informes de pruebas de lotes a pedido.

¿Cómo mido correctamente la longitud de un conjunto de manguera de goma de alta presión?

Mida desde una cara de sellado a otra a lo largo de la línea central de la manguera, incluidos los extremos de los accesorios. Tenga en cuenta las curvas de enrutamiento y la expansión térmica. JIDONGDA ofrece una guía de medidas y puede fabricar ensamblajes personalizados en el sitio. El uso de la longitud correcta evita tensiones indebidas en los accesorios y prolonga la vida útil.

¿Qué causa la falla de la manguera de goma y cómo puedo prevenirla?

Los modos de falla comunes incluyen: erosión interna del tubo debido a la alta velocidad del fluido (que excede el flujo recomendado), fatiga del refuerzo debido a aumentos repentinos de presión excesivos, abrasión externa por el roce contra otras mangueras o piezas de la máquina e incompatibilidad química que causa hinchazón o endurecimiento. Evite fallas utilizando la hoja de trabajo de aplicación de JIDONGDA para hacer coincidir la manguera con el fluido y la presión, instalando fundas protectoras o protectores de manguera en áreas difíciles e implementando un régimen de inspección regular.

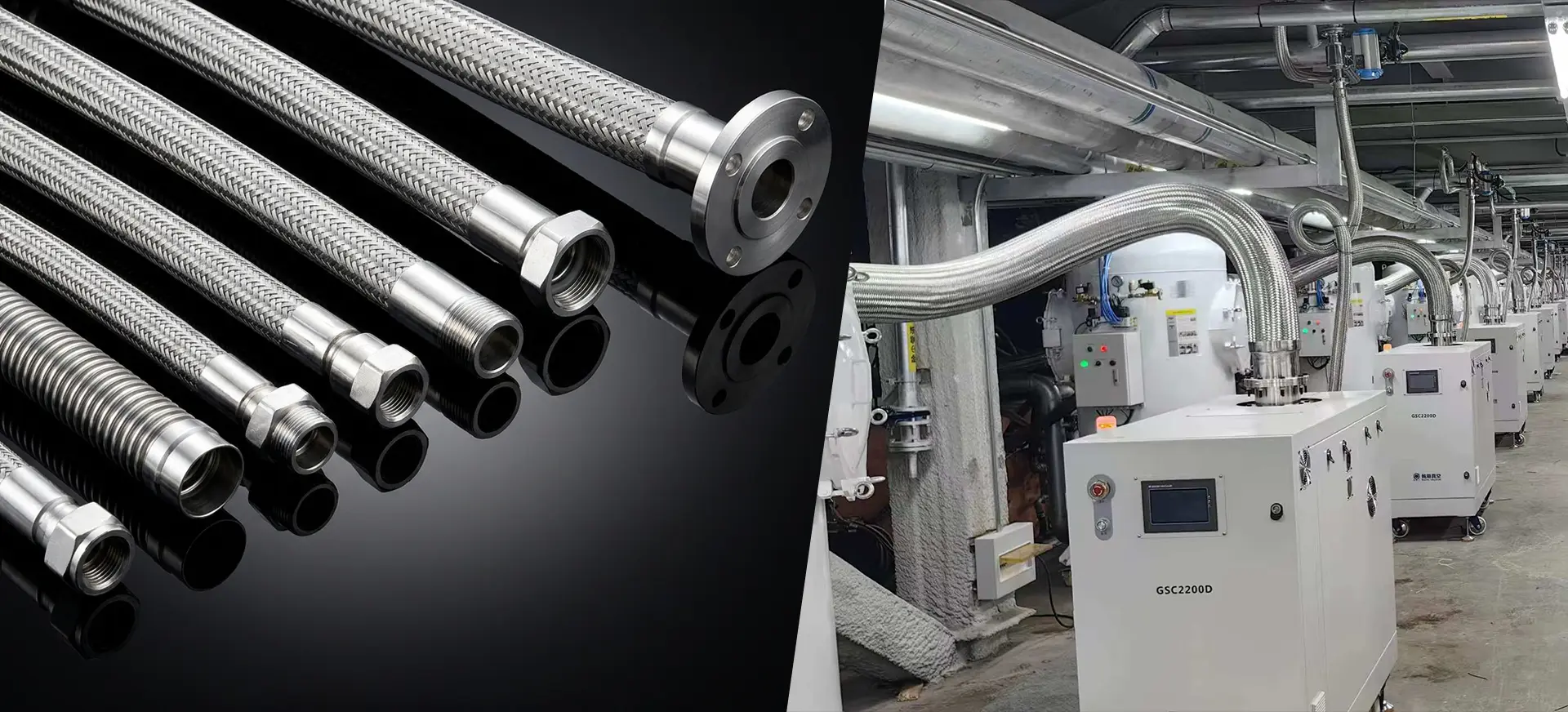

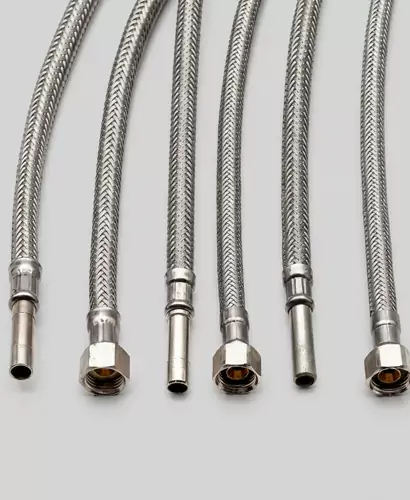

ElManguera MetálicaSirve como componente fundamental en innumerables sistemas de transferencia de fluidos industriales, comerciales y residenciales. Diseñados para absorber vibraciones, compensar la expansión térmica y corregir la desalineación, estos conductos flexibles garantizan un funcionamiento seguro y confiable en condiciones exigentes.JIDONGDAha avanzado en el diseño y la fabricación de conjuntos de mangueras metálicas mediante una rigurosa selección de materiales, procesos de corrugado de precisión y una minuciosa integración de accesorios finales.

Configuraciones y parámetros clave del producto

• Diámetro nominal (DN): Varía desde DN6 (1/4 de pulgada) hasta DN300 (12 pulgadas) y más para tuberías industriales a gran escala.
• Presión de trabajo (PW): Normalmente, desde vacío total hasta 350 bar, según el diámetro, el número de capas trenzadas y el espesor de la corrugación.
• Presión de estallido (PB): Diseñado con un factor de seguridad de 4:1 en relación con la presión de trabajo para conjuntos estándar.
• Rango de temperatura: Los conjuntos estándar de acero inoxidable funcionan de -200°C a +600°C; las aleaciones de alta temperatura extienden esta temperatura a 800°C o más.
• Radio de curvatura: Los radios de curvatura mínimos estáticos y dinámicos se especifican por diámetro para evitar tensiones excesivas.
• Flexibilidad y longitud de carrera: Definido por compresión axial, extensión, capacidad de desplazamiento lateral y movimiento angular.
• Accesorios finales: Diseños bridados, roscados, con extremos soldados, sanitarios, camlock o personalizados.

Preguntas frecuentes

¿Cuál es la diferencia entre la manguera de metal corrugada anular y helicoidal y cuál recomienda JIDONGDA?

La manguera corrugada anular consta de una serie de anillos paralelos uniformes que ofrecen una flexibilidad superior, un radio de curvatura más cerrado y una mayor capacidad de presión debido a un refuerzo trenzado más efectivo. La manguera corrugada helicoidal tiene un perfil en espiral continuo, lo que generalmente proporciona menores índices de flexibilidad y presión, pero a veces un menor costo para aplicaciones estáticas no críticas. JIDONGDA fabrica principalmente mangueras corrugadas anulares porque ofrece un mejor rendimiento general, una vida útil más prolongada y compatibilidad con condiciones de vacío total. Para aplicaciones que no exigen una gran flexibilidad, se pueden suministrar versiones helicoidales bajo pedido después de una cuidadosa revisión de ingeniería.

¿Cómo puedo determinar la longitud correcta de un conjunto de manguera metálica para la absorción de vibraciones?

Para la absorción de vibraciones, el conjunto debe ser lo suficientemente largo como para que el movimiento impuesto no obligue a la manguera a doblarse por debajo de su radio de curvatura mínimo dinámico. La longitud viva (la parte de la manguera libre de restricciones de los terminales) debe ser al menos 10 veces el diámetro nominal para una vibración lateral simple, y más larga cuando tanto la amplitud como la frecuencia de la vibración son altas. Los ingenieros de aplicaciones de JIDONGDA pueden realizar un análisis de movimiento utilizando sus datos de desplazamiento para recomendar la longitud libre precisa requerida, evitando fallas prematuras por fatiga.

¿Se puede utilizar una manguera de metal bajo vacío total sin colapsar?

Sí, las mangueras corrugadas anulares JIDONGDA con cobertura trenzada completa están clasificadas para servicio de vacío total. El perfil corrugado está diseñado específicamente para que la trenza externa evite que se retuerza o se doble cuando la presión interna cae por debajo de la presión atmosférica. Para aplicaciones críticas de alto vacío en temperaturas elevadas, se debe revisar el sistema para confirmar que el material mantiene suficiente resistencia. En tales casos, se puede incorporar un revestimiento para garantizar la estabilidad estructural.

¿Qué causa el desgaste de las trenzas y cómo se puede prevenir?

El desgaste de la trenza resulta predominantemente de la abrasión contra estructuras adyacentes, el roce por un movimiento excesivo o el roce entre la trenza y el núcleo corrugado. El contacto entre trenzas durante el movimiento cíclico también puede generar desgaste localizado. Las medidas preventivas incluyen instalar la manguera con un espacio libre adecuado, usar cubiertas protectoras exteriores, como armaduras entrelazadas o camisas de silicona, y evitar diseños de instalación que provoquen contacto entre trenzas o entre trenzas y estructura. JIDONGDA puede instalar fundas protectoras de fábrica que extienden significativamente la vida útil del ensamblaje en ambientes abrasivos.

¿Cómo se prueban los conjuntos JIDONGDA antes del envío?

Cada conjunto pasa por una prueba de presión hidrostática a 1,5 veces la presión nominal de trabajo, con un tiempo de retención según normas internacionales. Para el servicio de gas se realiza una prueba neumática en condiciones controladas. Se encuentran disponibles a pedido pruebas no destructivas adicionales, como inspección con tintes penetrantes en soldaduras, identificación positiva de materiales (PMI) y detección de fugas de helio. Se realizan periódicamente pruebas de explosión en conjuntos de muestra de cada lote de producción para validar los márgenes de diseño. Los certificados de conformidad y los informes de prueba son documentación estándar.

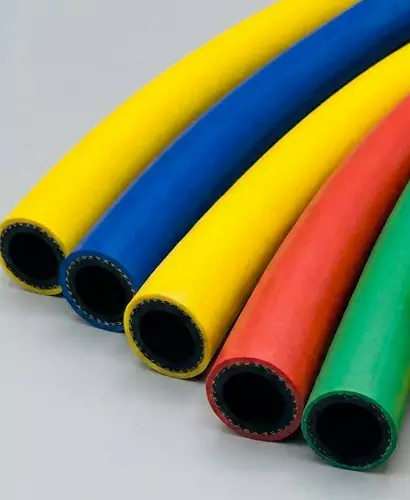

ElManguera no metálicaEs un componente fundamental en los sistemas modernos de manipulación de fluidos, transferencia de productos químicos, transporte neumático y vacío. Diseñada a partir de polímeros avanzados, elastómeros y compuestos reforzados, una manguera no metálica supera muchas limitaciones de las tuberías metálicas rígidas y las mangueras metálicas flexibles, como la corrosión, el agrietamiento por fatiga y el peso excesivo. JIDONGDA ha perfeccionado el diseño y la fabricación de mangueras no metálicas durante dos décadas, ofreciendo productos que combinan alta flexibilidad, resistencia química excepcional y una larga vida útil.

Ventajas principales

• Resistencia superior a la corrosión:Los revestimientos termoplásticos y elastómeros son inherentemente resistentes a ácidos, álcalis, solventes y soluciones salinas que degradan rápidamente el acero inoxidable y el acero galvanizado.
• Construcción ligera:Los conjuntos de mangueras no metálicas suelen pesar entre un 60 % y un 70 % menos que las mangueras metálicas equivalentes, lo que reduce la carga estructural y permite una manipulación manual más rápida en el sitio.
• Amortiguación de fatiga y vibraciones:Las estructuras poliméricas absorben pulsaciones, golpes de ariete y vibraciones mecánicas, evitando fallas prematuras en los puntos de conexión.
• Aislamiento eléctrico:Muchos materiales no metálicos proporcionan una alta rigidez dieléctrica, lo que los hace ideales para aplicaciones cerca de transformadores, equipos de tracción ferroviaria y atmósferas explosivas.
• Radio de curvatura más estrecho:Los diseños de mangueras compuestas no metálicas permiten doblarse sin torcerse, lo que simplifica la instalación en espacios reducidos.
• Opciones higiénicas y de diámetro interior liso:Las mangueras de PTFE, silicona y PVC de calidad alimentaria ofrecen superficies interiores extremadamente lisas que evitan el crecimiento bacteriano, satisfacen los requisitos de la FDA y la UE 1935/2004 y facilitan la limpieza CIP/SIP.

Solicitud

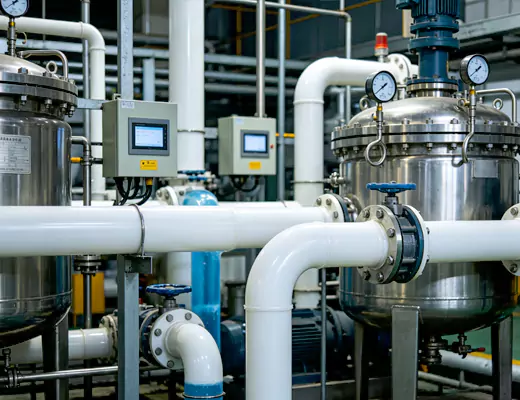

• Dosificación y Transferencia de Químicos:Las mangueras de PTFE y NBR transportan de forma segura ácidos concentrados (HCl, H₂SO₄), sosa cáustica, disolventes e intermedios farmacéuticos sin lixiviación ni degradación. Los cables de conexión a tierra integrados en diseños antiestáticos evitan la acumulación de carga en atmósferas explosivas (ATEX zona 1/2).
• Alimentos y Bebidas:Las mangueras no metálicas de silicona y poliuretano cumplen con las normas de contacto con alimentos de la FDA y la UE. Manejan productos lácteos, cerveza, vino, aceites comestibles y agua de alta pureza sin transferencia de contaminación. Los diseños de orificio liso permiten conexiones higiénicas y minimizan la retención de producto.
• Vapor a alta temperatura y aceite caliente:Las mangueras de EPDM y silicona especialmente compuestas soportan vapor saturado hasta 165 °C y transferencia de aceite caliente, lo que reduce los requisitos de aislamiento en comparación con las tuberías metálicas.
• Agricultura y Riego:Las mangueras de PVC y compuestas no metálicas están estabilizadas contra los rayos UV y son resistentes a las algas, y suministran agua y fertilizantes líquidos a través de grandes pivotes y sistemas de goteo. Su naturaleza liviana permite un rápido despliegue y recuperación estacional.
• Transporte neumático y por vacío:Las mangueras de poliuretano reforzado y UHMWPE manejan gránulos abrasivos, bolitas de plástico, aserrín y polvos. Las versiones antiestáticas disipan de forma segura la acumulación de estática durante el flujo de material a alta velocidad.
• Marino y Offshore:Los conjuntos de mangueras no metálicas con cubiertas de EPDM o neopreno resisten la niebla salina, los rayos UV y las salpicaduras de aceite, y sirven como líneas de agua potable, descarga de aguas grises y conexiones de refrigerante de la sala de máquinas en barcos y plataformas.
• Laboratorio y Biofarmacia:Las mangueras de PTFE ultrapuro y silicona curada con platino son esenciales para bucles WFI, cromatografía, transferencia de medios y conjuntos de un solo uso en bioprocesamiento, donde se deben minimizar los lixiviables y extraíbles.

Control de calidad y fabricación personalizada de JIDONGDA

Cada manguera no metálica que salga delfábrica de jidongdaes el resultado de estrictos controles de proceso, desde el análisis reológico de la materia prima entrante hasta las pruebas de rotura del ensamblaje final. Nuestras capacidades de banco de pruebas incluyen pruebas de presión hidrostática de hasta 400 bar, pruebas de colapso por vacío, comprobaciones de continuidad eléctrica (para grados antiestáticos) y cámaras de envejecimiento acelerado por UV/ozono. JIDONGDA cuenta con las certificaciones ISO 9001:2015 e ISO 14001, y nuestro entorno de sala limpia (Clase 100.000) está dedicado a la producción de mangueras de silicona y PTFE para clientes biofarmacéuticos. Ofrecemos creación rápida de prototipos para dimensiones de mangueras personalizadas, cubiertas de colores especiales, materiales híbridos y construcciones multilaminadas que ningún catálogo estándar puede cubrir. Los cortos plazos de entrega y el soporte técnico de nuestros ingenieros de aplicaciones hacen de JIDONGDA un socio confiable tanto para distribuidores globales como para fabricantes de equipos originales.

Para proyectos que requieren documentación extensa, soporte de enrutamiento de mangueras 3D o pruebas de muestras contra medios agresivos, JIDONGDA lo invita a comunicarse con nuestro equipo de ingeniería con sus especificaciones técnicas. Nuestros científicos de materiales recomendarán la configuración óptima de mangueras no metálicas y proporcionarán un protocolo de prueba completo y un análisis del ciclo de vida, lo que le ayudará a lograr confiabilidad operativa sin sobreespecificar costosas aleaciones exóticas.
