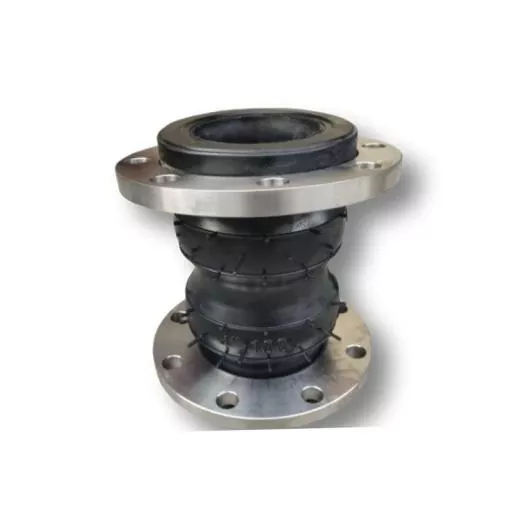

JIDONGDAsuministra elJunta de expansión de caucho de doble esferapara sistemas de tuberías industriales que requieren aislamiento de vibraciones confiable, compensación de movimiento y flexibilidad de conexión. Diseñado con un cuerpo de caucho de doble esfera, capas de tela reforzada y protección de malla de acero inoxidable, este componente flexible es adecuado para aplicaciones de tuberías exigentes que incluyen bombas, compresores, sistemas de agua, aire, aceite, productos químicos suaves y otros fluidos industriales.
Una junta de expansión de doble esfera está diseñada para absorber el movimiento de la tubería y al mismo tiempo ayudar a reducir la vibración y la tensión transferida desde los equipos conectados al sistema de tuberías. En comparación con una estructura de una sola esfera, su geometría de dos esferas proporciona flexibilidad y absorción de movimiento adicionales. JIDONGDA ofrece juntas de expansión de caucho reforzado utilizando materiales como EPDM, NBR y neopreno, con refuerzo de tela multicapa y una capa externa de malla de acero inoxidable. Dependiendo del diseño, las especificaciones disponibles pueden cubrir clases de presión DN32–DN600, PN10/PN16/PN25 y rangos de temperatura de -20 °C a +120 °C, con compuestos especiales disponibles para temperaturas más altas.
Tabla de contenido
- ¿Qué es una junta de dilatación de caucho de doble esfera?
- ¿Por qué es importante en los sistemas de tuberías industriales?
- ¿Cómo se construye la articulación?
- ¿Cuáles son las principales ventajas de rendimiento?
- ¿Qué especificaciones técnicas deben comprobar los compradores?
- ¿Dónde se puede utilizar?
- ¿Cómo deberían los compradores seleccionar el modelo adecuado?
- ¿Qué se debe considerar durante la instalación?
- Preguntas frecuentes
- ¿Cómo se puede solicitar una solución personalizada?
¿Qué es una junta de dilatación de caucho de doble esfera?
Una junta de expansión de caucho de doble esfera es un componente de conexión de tubería flexible que consta de dos secciones de caucho esféricas. Su propósito principal es acomodar el movimiento y reducir la transmisión de vibraciones entre el equipo y las tuberías conectadas.
A diferencia de las conexiones de tuberías rígidas, la estructura de caucho flexible puede responder a movimientos axiales, laterales y angulares. Esto hace que la junta sea particularmente útil alrededor de equipos giratorios o alternativos donde las vibraciones y las fluctuaciones de presión pueden generar tensión adicional en las tuberías.
La configuración de doble esfera es especialmente útil cuando un sistema de tuberías requiere mayor flexibilidad y absorción de vibraciones que las que puede proporcionar un conector convencional de una sola esfera. La geometría esférica distribuye el movimiento a través del cuerpo de goma flexible en lugar de concentrar todo el movimiento en un punto de conexión rígido.
Para los compradores que comparan juntas de expansión de caucho, el diseño de doble esfera debe evaluarse según la presión de funcionamiento, la temperatura, los medios, los requisitos de movimiento, la configuración de la brida y las condiciones de instalación.
¿Por qué es importante en los sistemas de tuberías industriales?
Las tuberías industriales rara vez están expuestas a condiciones completamente estáticas. Las bombas arrancan y se detienen, los compresores generan vibraciones mecánicas, los fluidos crean fluctuaciones de presión y los cambios de temperatura hacen que los componentes conectados se expandan o contraigan.
Sin la flexibilidad adecuada, estas fuerzas dinámicas pueden transferirse directamente a tuberías, bridas, válvulas, bombas y otros equipos. Con el tiempo, la carga repetida puede contribuir a la fatiga, tensión en la conexión, fugas o desgaste prematuro de los componentes.
Una junta de expansión flexible ayuda a aislar estos efectos. Su cuerpo de caucho proporciona una zona de movimiento controlado entre secciones de tuberías rígidas, mientras que las capas de refuerzo sostienen la estructura bajo cargas operativas.
- Absorbe las vibraciones generadas por el equipo.
- Compensa el movimiento de la tubería.
- Ayuda a reducir la concentración del estrés alrededor de las conexiones.
- Se adapta al movimiento térmico y las tolerancias de instalación.
- Admite un funcionamiento más estable de sistemas de tuberías dinámicas.
- Ayuda a proteger el equipo conectado de la transmisión excesiva de vibraciones.
¿Cómo se construye la articulación?
El rendimiento de una junta de expansión flexible depende en gran medida de su geometría, compuesto de caucho, estructura de refuerzo y diseño de conexión. Una configuración típica de doble esfera reforzada combina varias capas funcionales.
Cuerpo de goma de doble esfera
La geometría de dos esferas crea una sección de trabajo flexible capaz de manejar el movimiento en múltiples direcciones. La estructura curva también permite la deformación sin depender de una conexión completamente rígida.
Refuerzo de tela multicapa
Se incorpora refuerzo de tela en el cuerpo de goma para mejorar la resistencia a la presión y la durabilidad a la fatiga. La estructura de refuerzo se selecciona de acuerdo con la clase de presión requerida y las condiciones de aplicación.
Protección de malla de acero inoxidable
Una capa externa de malla de acero inoxidable puede proporcionar protección mecánica adicional y soporte estructural. Es particularmente valioso en entornos donde la junta de expansión está expuesta a cargas dinámicas y vibraciones repetidas.
Conexión bridada
Los extremos con bridas proporcionan un método práctico para conectar la junta flexible a la tubería existente. Las dimensiones correctas de las bridas, los patrones de pernos, la selección de juntas y la alineación son importantes para mantener el rendimiento del sellado.
¿Cuáles son las principales ventajas de rendimiento?
El valor de una junta de expansión de caucho de doble esfera se extiende más allá de la simple flexibilidad de la tubería. Su construcción aborda varios desafíos comunes encontrados en los sistemas de tuberías industriales.
| Característica de rendimiento | Beneficio de ingeniería | Requisito típico |
|---|---|---|
| Geometría de doble esfera | Proporciona mayor flexibilidad y absorción del movimiento. | Sistemas de tuberías dinámicas |
| Refuerzo de tela | Mejora la resistencia a la presión y la durabilidad a la fatiga. | Tuberías presurizadas |
| Malla de acero inoxidable | Proporciona protección mecánica adicional. | Ambientes de alta vibración |
| Flexibilidad del caucho | Reduce la transmisión de vibraciones. | Bombas y compresores |
| Conexión bridada | Admite instalación y sellado estables | Redes de tuberías industriales |
| Compuestos de caucho personalizados | Permite la adaptación a diferentes medios y temperaturas. | Aplicaciones especializadas |
Estas características hacen que el producto sea adecuado para aplicaciones en las que un conector rígido convencional puede no proporcionar suficiente flexibilidad o aislamiento de vibraciones.
¿Qué especificaciones técnicas deben comprobar los compradores?
La elección de una junta flexible debe comenzar con las condiciones operativas reales en lugar de simplemente seleccionar un diámetro nominal de tubería. Las siguientes especificaciones son particularmente importantes al evaluar un diseño de doble esfera.
| Especificación | Disponible/rango típico |
|---|---|
| Estructura | Cuerpo de goma de doble esfera + refuerzo de tela + malla de acero inoxidable |
| Materiales de caucho | EPDM, NBR, Neopreno, compuestos personalizados |
| Reforzamiento | Tejido multicapa y malla de alambre de acero inoxidable. |
| Presión de trabajo | PN10 / PN16 / PN25, según estructura |
| Rango de temperatura | -20°C a +120°C; compuestos especiales hasta +150°C |
| Movimiento | Compensación axial, lateral y angular |
| Tamaño nominal | DN32–DN600; tamaños más grandes disponibles mediante personalización |
| Conexión | Accesorios bridados o diseñados a medida |
| Medios compatibles | Agua, aire, aceite, productos químicos suaves y fluidos industriales. |
La selección real siempre debe basarse en el diseño completo del sistema. La presión, la temperatura, la composición del fluido, la amplitud del movimiento, las dimensiones de las bridas y el entorno de instalación deben confirmarse antes de la producción.
¿Dónde se puede utilizar?
Una conexión flexible de doble esfera es particularmente relevante para sistemas de tuberías donde la vibración, el movimiento o la tensión mecánica no se pueden eliminar por completo.
Sistemas de bombas y compresores
Las bombas y compresores son fuentes comunes de vibración mecánica. La instalación de una junta flexible cerca del equipo puede ayudar a limitar la transferencia de vibraciones a la tubería conectada.
Tuberías de agua y fluidos
Los sistemas de tratamiento de agua, circulación de agua industrial y transporte de fluidos en general pueden utilizar juntas de expansión de caucho para acomodar el movimiento y mantener conexiones flexibles.
Líneas de Procesos Industriales
Los sistemas que transportan aceites compatibles, aire, productos químicos suaves y otros fluidos industriales pueden utilizar diferentes compuestos de caucho según la resistencia del medio requerida.
Diseños complejos de tuberías
Cuando múltiples secciones de tubería, conexiones de equipos y tolerancias estructurales crean desafíos de alineación, una junta flexible seleccionada adecuadamente puede proporcionar capacidad de movimiento adicional.
¿Cómo deberían los compradores seleccionar el modelo adecuado?
Los equipos de adquisiciones deben proporcionar información operativa detallada al solicitar una cotización. Esto permite al fabricante hacer coincidir el compuesto de caucho, el refuerzo, el tamaño, la presión nominal y la configuración de la conexión con la aplicación real.
- Confirmar el diámetro de la tubería:Identifique el DN requerido o el tamaño nominal de la tubería.
- Compruebe la presión de funcionamiento:Seleccione una clase de presión adecuada para condiciones de funcionamiento normales y transitorias.
- Identificar la temperatura de funcionamiento:Considere tanto la temperatura normal como la temperatura máxima potencial.
- Especifique el medio:El agua, el aceite, el aire, los productos químicos y otros fluidos pueden requerir compuestos de caucho diferentes.
- Medir el movimiento:Determine el movimiento axial, lateral y angular esperado.
- Confirmar las dimensiones de la brida:Los patrones de orificios para pernos y las dimensiones de conexión deben coincidir con la tubería.
- Considere el entorno de instalación:La exposición al aire libre, la intensidad de la vibración y el equipo circundante pueden afectar la configuración final.
Proporcionar estos detalles con antelación puede reducir los errores de especificación y hacer que la personalización del OEM sea más eficiente.
¿Qué se debe considerar durante la instalación?
Incluso una junta de expansión diseñada adecuadamente requiere una instalación correcta. El cuerpo flexible no debe tratarse como un sustituto del soporte o alineación adecuados de la tubería.
- Verifique la alineación de la brida antes de apretar los pernos.
- Utilice juntas compatibles y sujetadores correctamente especificados.
- Evite estiramientos, compresiones o torsiones excesivas durante la instalación.
- Asegúrese de que las tuberías adyacentes tengan el soporte adecuado.
- Evite que objetos afilados o componentes externos dañen el cuerpo de goma.
- Verifique que el movimiento operativo permanezca dentro del rango de compensación diseñado.
- Inspeccione la junta periódicamente para detectar desgaste visible, grietas, deformaciones o problemas de conexión.
Una instalación adecuada ayuda a que la junta funcione según su diseño previsto y puede reducir cargas mecánicas innecesarias sobre el elemento flexible.
Preguntas frecuentes
1. ¿Cuál es la principal ventaja de un Compensador de Goma de Doble Esfera?
La principal ventaja funcional es su capacidad para proporcionar una mayor absorción de movimiento y aislamiento de vibraciones a través de una estructura flexible de doble esfera.
2. ¿Qué materiales hay disponibles para el cuerpo de goma?
Las opciones de materiales comunes incluyen EPDM, NBR y neopreno. También se pueden considerar compuestos de caucho personalizados cuando el medio o la temperatura de operación requieren una formulación específica.
3. ¿Qué clasificaciones de presión están disponibles?
Dependiendo de la estructura y los requisitos de la aplicación, se pueden diseñar configuraciones para clases de presión de trabajo PN10, PN16 o PN25.
4. ¿Qué tamaños se pueden personalizar?
La gama de productos referenciada cubre DN32 a DN600, mientras que se pueden considerar tamaños más grandes según los requisitos del proyecto y las especificaciones de ingeniería.
5. ¿Se puede utilizar cerca de bombas y compresores?
Sí. Las bombas y compresores son lugares de instalación típicos porque estas máquinas pueden generar vibraciones y cargas dinámicas que deben aislarse de las tuberías conectadas.
6. ¿Se puede personalizar el tipo de conexión?
Sí. Hay conexiones bridadas disponibles y se pueden desarrollar accesorios personalizados de acuerdo con la configuración de la tubería y los requisitos del proyecto.
¿Cómo se puede solicitar una solución personalizada?
Para los compradores industriales, seleccionar la junta flexible correcta es una combinación de especificaciones del producto e ingeniería del sistema. JIDONGDA ofrece soluciones personalizadas de juntas de expansión de caucho que cubren diferentes diámetros, compuestos de caucho, estructuras de refuerzo, requisitos de presión y configuraciones de conexión. Cuando solicite una cotización, proporcione el tamaño de la tubería, la presión de operación, la temperatura, los medios, los requisitos de movimiento, las dimensiones de la brida y el entorno de aplicación siempre que sea posible. Estos detalles permiten al fabricante evaluar la configuración adecuada con mayor precisión.
Si busca una conexión flexible confiable para una bomba, compresor, tubería de agua, sistema de proceso industrial u otra aplicación exigente,contáctanospara analizar sus condiciones operativas, requisitos de personalización, especificaciones técnicas y necesidades de pedidos al por mayor con JIDONGDA.
