Resumen del artículo: A junta de dilatacion de metal corrugadoProporciona flexibilidad controlada para tuberías industriales expuestas a expansión térmica, vibración, fluctuaciones de presión y movimiento mecánico. Al utilizar una estructura de fuelle de acero inoxidable corrugado, puede compensar el desplazamiento axial, lateral y angular al mismo tiempo que ayuda a reducir la fatiga de la soldadura, las fugas en las bridas y la deformación relacionada con la tensión. Esta guía explica su principio de funcionamiento, especificaciones clave, opciones de materiales, aplicaciones, factores de selección y ventajas para sistemas de tuberías exigentes.
Tabla de contenido
- ¿Qué es una junta de dilatación de metal corrugado?
- ¿Cómo funciona en tuberías industriales?
- ¿Cuáles son las especificaciones técnicas clave?
- ¿Cuáles son los principales beneficios?
- ¿Dónde se usa comúnmente?
- ¿Cómo se debe seleccionar el producto adecuado?
- Preguntas frecuentes
- Pensamientos finales

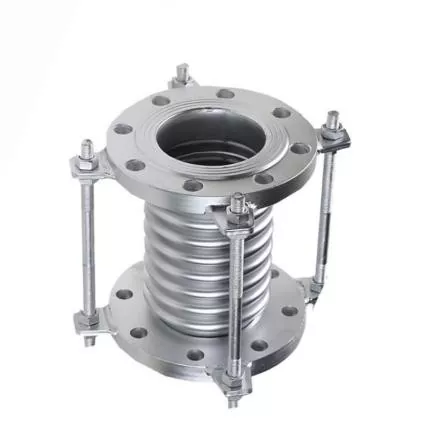

¿Qué es una junta de dilatación de metal corrugado?
JIDONGDAsuministra unJunta de expansión de metal corrugadoDiseñado para brindar flexibilidad controlada a las tuberías industriales sin sacrificar la estabilidad estructural. Su construcción de fuelle corrugado permite que la tubería se adapte al movimiento causado por cambios de temperatura, vibración del equipo, fluctuaciones de presión y tensión mecánica.
A diferencia de una sección de tubería rígida, una junta de expansión crea un área deliberadamente flexible dentro del sistema de tuberías. Cuando una tubería se calienta o se enfría, su longitud y posición pueden cambiar. Si se restringen estos movimientos, se puede acumular tensión excesiva alrededor de soldaduras, bridas, válvulas, bombas y equipos conectados. Una junta de expansión metálica diseñada adecuadamente ayuda a absorber estos movimientos antes de que se conviertan en cargas dañinas.
Para los compradores que evalúan las juntas de expansión metálicas industriales, se deben considerar en conjunto el material del fuelle, los requisitos de movimiento, la presión nominal, el rango de temperatura, el método de conexión y el entorno de instalación.
¿Cómo funciona en tuberías industriales?
El principio de funcionamiento se basa en la deformación elástica controlada del fuelle de metal ondulado. Las múltiples circunvoluciones permiten que el fuelle se flexione cuando se mueve la tubería conectada, mientras que la estructura metálica mantiene el límite de presión.
Compensación de expansión térmica
Las tuberías de alta temperatura se expanden a medida que aumentan las temperaturas del proceso y se contraen a medida que bajan. En sistemas de vapor, calderas, productos químicos, aceite y fluidos térmicos, los ciclos de temperatura repetidos pueden generar movimientos sustanciales. Los fuelles corrugados absorben este desplazamiento y reducen la tensión transferida a las secciones de tubería rígida.
Compensación Mecánica y de Vibraciones
Los equipos industriales como bombas, compresores, ventiladores, turbinas y maquinaria giratoria pueden introducir vibraciones en las tuberías conectadas. Una junta de expansión diseñada adecuadamente puede permitir el movimiento controlado y ayudar a evitar que la vibración se transmita directamente a través de conexiones de tuberías rígidas.
Movimiento multidireccional
Dependiendo del diseño del sistema, las juntas de dilatación metálicas pueden compensar tres categorías principales de movimiento:
- Movimiento axial:compresión o extensión a lo largo del eje de la tubería.
- Movimiento lateral:desplazamiento lateral de secciones de tubería conectadas.
- Movimiento angular:movimiento de rotación entre secciones de tuberías conectadas.
¿Cuáles son las especificaciones técnicas clave?
La elección de una junta de expansión debe comenzar con las condiciones operativas reales en lugar de simplemente seleccionar un tamaño nominal de tubería. La información del producto de JIDONGDA cubre fuelles de acero inoxidable con diferentes materiales y configuraciones de conexión para aplicaciones industriales.
| Parámetro | Especificación típica | Consideración de ingeniería |
|---|---|---|
| Estructura de fuelle | Fuelles de acero inoxidable corrugados | Proporciona flexibilidad controlada y compensación de movimiento. |
| Material | SS304 / SS316 / SS321 / aleaciones personalizadas | Seleccione según la temperatura, la corrosión y la compatibilidad con los medios. |
| Presión de trabajo | PN10–PN40, según diseño | Debe coincidir con las condiciones reales de operación y presión. |
| Rango de temperatura | -80°C a +600°C, dependiendo del material | El grado y el diseño del material determinan los límites de temperatura utilizables |
| Movimiento | Axial/lateral/angular | El tipo y la magnitud del movimiento deben calcularse antes de la selección. |
| Tamaño | DN15–DN300 | Las versiones roscadas generalmente cubren diámetros más pequeños. |
| Conexiones | Roscado/bridado/soldado | Elija según el diseño de las tuberías y los requisitos de instalación |
| Medios compatibles | Vapor/agua caliente/aceite/gas/fluidos químicos | Confirmar la compatibilidad del material con el medio real. |
Se deben confirmar los requisitos reales de presión, temperatura, movimiento, frecuencia de ciclo y fatiga para cada proyecto. Se pueden considerar diseños personalizados cuando las configuraciones estándar no cumplen con las condiciones de instalación.
¿Cuáles son los principales beneficios?
1. Rendimiento confiable a temperaturas elevadas
Los fuelles metálicos son particularmente adecuados para aplicaciones donde las temperaturas exceden el rango operativo práctico de muchos componentes flexibles convencionales. Dependiendo de la selección y el diseño del material, la construcción de acero inoxidable puede soportar ambientes térmicos exigentes.
2. Reducción del estrés en las tuberías
El movimiento térmico puede crear gradualmente cargas excesivas en puntos fijos y conexiones de equipos. Al introducir una flexibilidad controlada, la junta de expansión ayuda a redistribuir el movimiento y reducir la concentración de tensión en áreas críticas.
3. Mejor resistencia a las vibraciones
Cuando la maquinaria genera vibraciones continuas o intermitentes, una conexión metálica flexible puede ayudar a aislar el movimiento entre el equipo y las tuberías. Esto puede contribuir a mejorar la estabilidad del sistema cuando la junta se selecciona e instala correctamente.
4. Opciones de instalación flexibles
Las configuraciones roscadas, bridadas y soldadas permiten integrar juntas de expansión en diferentes arquitecturas de tuberías. Los productos roscados de diámetro pequeño pueden resultar útiles en conexiones de equipos compactos, mientras que los diseños bridados y soldados pueden adaptarse a sistemas de tuberías industriales más grandes.
5. Desempeño cíclico a largo plazo
Las tuberías industriales pueden experimentar miles de ciclos de calentamiento y enfriamiento durante su vida operativa. Por lo tanto, la geometría correcta del fuelle, la selección de materiales, la calidad del conformado y el control del movimiento son importantes para lograr un rendimiento confiable ante la fatiga.
¿Dónde se usa comúnmente?
Una junta de expansión de metal corrugado es valiosa dondequiera que una tubería rígida deba adaptarse al desplazamiento térmico o al movimiento mecánico. Las áreas de aplicación típicas incluyen:
- Tuberías de procesamiento petroquímico
- Plantas de generación de energía
- Sistemas de vapor y calderas.
- Sistemas HVAC de alta temperatura
- Equipos de hornos industriales.
- Instalaciones de procesamiento de petróleo y gas.
- Tuberías de procesamiento químico
- Sistemas de ingeniería marina
- Conexiones de equipos mecánicos.
- Sistemas de transporte de fluidos a alta temperatura.
Por ejemplo, una tubería de vapor que conecta una caldera a un equipo posterior puede experimentar una expansión térmica significativa durante el arranque. Sin una compensación de movimiento adecuada, esta expansión puede generar cargas adicionales sobre los soportes de tuberías y las boquillas de los equipos. Una junta de expansión de fuelle diseñada correctamente proporciona un área designada donde puede ocurrir este movimiento.
¿Cómo se debe seleccionar el producto adecuado?
La selección del producto debe basarse en datos de ingeniería más que en la apariencia o el diámetro nominal únicamente. Antes de solicitar una cotización, los compradores deben preparar la siguiente información:
- Diámetro nominal de la tubería:Identifique el tamaño de DN requerido y las dimensiones de conexión.
- Temperatura de funcionamiento:Especifique las temperaturas normales, mínimas y máximas.
- Presión de funcionamiento:Incluya la presión de trabajo normal y máxima.
- Requisitos de movimiento:Defina el movimiento axial, lateral o angular esperado.
- Medios de comunicación:Identifique si el sistema transporta vapor, agua, petróleo, gas, productos químicos u otro fluido.
- Requisitos materiales:Seleccione SS304, SS316, SS321 u otra aleación adecuada según el entorno.
- Método de conexión:Determine si se requieren extremos roscados, bridados o soldados.
- Condiciones de instalación:Considere el espacio disponible, soportes de tuberías, guías, anclajes y conexiones de equipos.
También es importante distinguir una junta de dilatación de un conector flexible general. Las juntas de expansión se diseñan en función de requisitos específicos de movimiento y fatiga, por lo que la geometría del fuelle y las limitaciones del sistema deben evaluarse como parte del diseño completo de la tubería.
Preguntas frecuentes
P1: ¿Cuál es el propósito principal de una junta de expansión de metal corrugado?
Su objetivo principal es compensar la expansión térmica y el movimiento mecánico controlado en los sistemas de tuberías y, al mismo tiempo, reducir la tensión transferida a los componentes rígidos.
P2: ¿Se pueden utilizar juntas de expansión metálicas para tuberías de vapor?
Sí. Las juntas de expansión de fuelle de acero inoxidable se aplican comúnmente en tuberías de vapor y calderas, siempre que el material seleccionado, la presión nominal, la temperatura nominal y la capacidad de movimiento coincidan con las condiciones de operación.
P3: ¿Qué materiales se utilizan habitualmente?
Las opciones comunes incluyen acero inoxidable SS304, SS316 y SS321. También se pueden considerar aleaciones personalizadas cuando las requieran una mayor resistencia a la corrosión o condiciones de operación especializadas.
P4: ¿Son las juntas de expansión roscadas adecuadas para tuberías pequeñas?
Sí. Las configuraciones roscadas son particularmente adecuadas para tuberías de menor diámetro, conexiones de equipos e instalaciones donde el espacio es limitado.
P5: ¿Cuál es la diferencia entre movimiento axial, lateral y angular?
El movimiento axial ocurre a lo largo del eje de la tubería, el movimiento lateral ocurre hacia los lados y el movimiento angular implica la rotación entre secciones de tubería conectadas. El tipo de movimiento requerido debe identificarse antes de seleccionar una junta de expansión.
P6: ¿Se puede personalizar el producto?
Sí. Dependiendo de los requisitos del proyecto, la personalización puede involucrar el grado del material, el tamaño, la presión nominal, la configuración de la conexión y otros parámetros de ingeniería.
Pensamientos finales
Un diseño adecuadoJunta de expansión de metal corrugadoPuede desempeñar un papel importante en la protección de las tuberías industriales contra la expansión térmica, la vibración, el desplazamiento mecánico y el estrés acumulado. Con fuelles de acero inoxidable, múltiples opciones de conexión y parámetros de ingeniería configurables, se puede adaptar a aplicaciones exigentes en sistemas de generación de energía, petroquímica, procesamiento químico, HVAC, marinos y de fluidos de alta temperatura. JIDONGDA admite soluciones de juntas de expansión metálicas personalizadas basadas en los requisitos de tamaño, material, presión, temperatura, movimiento y conexión específicos del proyecto. Si está seleccionando una junta de expansión para una nueva instalación o reemplazando un componente existente,contáctanospara discutir sus condiciones de operación y solicitar una solución industrial adecuada.
