JIDONGDAproporciona soluciones de conexión industrial para aplicaciones de tuberías exigentes, y laVirola de acero inoxidable 316Les una opción importante para sistemas que requieren conexiones confiables, resistencia a la corrosión y rendimiento de servicio a largo plazo. Comprender las propiedades de sus materiales, el diseño de conexiones y los requisitos de aplicación ayuda a los compradores a seleccionar el componente adecuado para sus proyectos.
Una férula es un componente pequeño pero esencial en muchos sistemas de tuberías y manejo de fluidos. Cuando se fabrica en acero inoxidable 316L, ofrece una combinación útil de resistencia a la corrosión, soldabilidad, durabilidad mecánica y compatibilidad con entornos industriales exigentes. El bajo contenido de carbono del 316L ayuda a reducir el riesgo de sensibilización durante la soldadura, mientras que su contenido de molibdeno mejora la resistencia a la corrosión localizada en comparación con el acero inoxidable 304 común en muchos entornos. Esta guía explica cómo funciona una férula de acero inoxidable, dónde se utiliza, cómo evaluar sus especificaciones y qué deben considerar los compradores antes de realizar un pedido.
Tabla de contenido
- ¿Qué es una férula de acero inoxidable 316L?
- Propiedades y ventajas clave de los materiales
- Aplicaciones industriales comunes
- Cómo seleccionar la férula adecuada
- Casquillos de acero inoxidable 316L frente a 304
- Mejores prácticas de instalación y mantenimiento
- Lista de verificación de compras para compradores industriales
- Preguntas frecuentes
- Conclusión: encontrar la solución de conexión adecuada

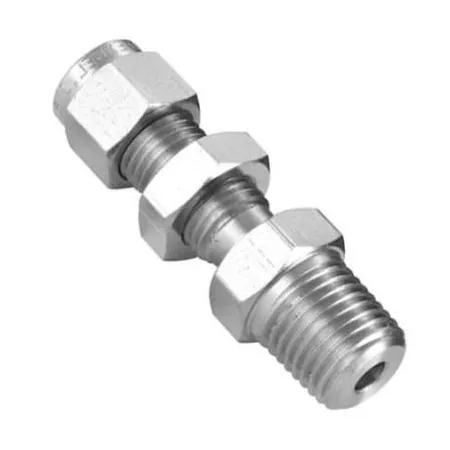

¿Qué es una férula de acero inoxidable 316L?
Una férula de acero inoxidable es un componente de conexión o accesorio diseñado para soportar la unión, sellado, posicionamiento o retención de tubos y tuberías, según su diseño específico. Los casquillos se utilizan en diferentes sistemas de conexión, incluidos accesorios de abrazadera sanitarios y conjuntos de tipo compresión. Su función precisa depende del estándar de conexión y de la configuración de los componentes circundantes.
316L es un grado de acero inoxidable austenítico con bajo contenido de carbono, comúnmente identificado como UNS S31603. Su composición de aleaciones incluye cromo, níquel y molibdeno. El cromo favorece la formación de una capa superficial pasiva protectora, mientras que el molibdeno mejora la resistencia a la corrosión por picaduras y grietas en muchos entornos de servicio.
La letra “L” significa baja emisión de carbono. En comparación con el acero inoxidable 316 estándar, el 316L tiene un contenido máximo de carbono más bajo, generalmente 0,03 % según las especificaciones comunes. Esto ayuda a reducir la precipitación de carburo de cromo y el riesgo asociado de corrosión intergranular durante la soldadura.
Sin embargo, el término "virola 316L" por sí solo no define todas las características del producto. Los compradores deben confirmar el estilo de conexión, las dimensiones, el estándar de material aplicable, el acabado de la superficie y las condiciones de servicio previstas antes de seleccionar un componente.
Propiedades y ventajas clave de los materiales
1. Resistencia a la corrosión mejorada
Una de las principales razones por las que los ingenieros especifican el acero inoxidable 316L es su resistencia a muchos ambientes corrosivos. Su contenido de molibdeno generalmente proporciona una mejor resistencia a la corrosión localizada que el acero inoxidable 304, lo que lo hace útil en aplicaciones que involucran ciertos productos químicos de limpieza, fluidos de proceso y ambientes industriales húmedos.
Sin embargo, el 316L no es resistente a la corrosión. Las soluciones de cloruro calientes, las altas concentraciones de cloruro, los depósitos y las grietas mal diseñadas aún pueden causar picaduras o corrosión en las grietas. El rendimiento real de una férula depende de la composición del fluido, la temperatura, el tiempo de exposición, el estado de la superficie y el procedimiento de limpieza.
2. Buena soldabilidad
El bajo contenido de carbono del 316L lo convierte en una opción práctica para conjuntos de tuberías soldadas. Ayuda a reducir el riesgo de sensibilización en la zona afectada por el calor cuando se siguen procedimientos de soldadura adecuados. La soldadura correcta, la limpieza posterior a la soldadura y la restauración adecuada de la superficie siguen siendo importantes para mantener la resistencia a la corrosión.
3. Durabilidad para Servicio Industrial
El acero inoxidable 316L combina resistencia mecánica útil con dureza y ductilidad. Un casquillo correctamente especificado puede proporcionar un componente de conexión duradero en sistemas industriales expuestos a operación, limpieza y mantenimiento regulares.
Los límites reales de presión y temperatura deben establecerse a partir del conjunto de conexión completo, incluido el diseño del casquillo, los componentes acoplados, los elementos de junta o sellado, el método de instalación y las clasificaciones del fabricante. La calidad del material por sí sola no es suficiente para determinar una presión de trabajo segura.
4. Idoneidad para sistemas limpiables
Cuando se fabrican con un acabado superficial y una geometría de conexión adecuados, los componentes 316L pueden soportar sistemas de manejo de fluidos limpiables. Esto es particularmente relevante para el procesamiento de alimentos, la producción de bebidas, la biotecnología y los equipos farmacéuticos.
La idoneidad higiénica no depende únicamente de la aleación. También se debe evaluar la rugosidad superficial, la calidad de la soldadura, el control de fisuras, el drenaje, la pasivación y el cumplimiento de la norma sanitaria aplicable.
- Buena resistencia general a la corrosión en muchos entornos industriales.
- Resistencia mejorada a la corrosión localizada en comparación con el 304 en muchas condiciones que contienen cloruro.
- Composición baja en carbono que respalda la fabricación soldada.
- Compatibilidad con adecuados procesos de pulido y pasivación.
- Potencial de larga vida útil si se selecciona, instala y mantiene correctamente.
Aplicaciones industriales comunes
Los casquillos de acero inoxidable 316L se pueden utilizar en diversos sistemas de equipos de proceso y manejo de fluidos. El diseño apropiado depende de si la conexión debe soportar limpieza sanitaria, resistencia química, desmontaje frecuente o instalación permanente.
Procesamiento de alimentos y bebidas
Las líneas de producción de alimentos y bebidas a menudo requieren componentes resistentes a la corrosión que puedan tolerar lavados y limpiezas repetidos. Se pueden usar casquillos 316L adecuados en conjuntos de tuberías para ingredientes líquidos, transferencia de bebidas y equipos de proceso. Las superficies en contacto con el producto deben cumplir los requisitos de higiene y materiales aplicables.
Equipos farmacéuticos y biotecnológicos
Las instalaciones farmacéuticas y de biotecnología pueden utilizar componentes 316L en tuberías de procesos limpios y equipos asociados. En estas aplicaciones, la trazabilidad del material, el acabado de la superficie, la inspección de soldaduras y la compatibilidad con los procedimientos de limpieza y esterilización pueden ser tan importantes como el grado nominal de la aleación.
Procesamiento químico
Algunos sistemas de transferencia de químicos se benefician de la resistencia a la corrosión del acero inoxidable 316L. Antes de especificar un casquillo, los ingenieros deben evaluar la concentración química exacta, la temperatura de funcionamiento, la presión y la posible exposición a cloruros u otras sustancias agresivas.
Sistemas de instrumentación y fluidos industriales
Dependiendo de su configuración, una férula puede formar parte de conexiones de tuberías, conjuntos de instrumentación, colectores de proceso u otros sistemas de fluidos industriales. La compatibilidad dimensional correcta y el sellado seguro son esenciales para ayudar a minimizar las fugas y las interrupciones por mantenimiento.
Para obtener más información sobre la selección de materiales, los compradores pueden consultar un recurso técnico reconocido, como los recursos de instrumentación y ajuste de Parker, y comparar la guía con los requisitos de su propio sistema.
Cómo seleccionar la férula adecuada
Elegir una férula adecuada requiere algo más que comprobar la calidad del material. Un componente técnicamente apropiado debe coincidir con el sistema de tuberías, las condiciones de operación y los requisitos de calidad relevantes.
1. Confirme el tipo de conexión
Determine si la aplicación requiere una férula de abrazadera sanitaria, un componente de ajuste de compresión u otro diseño especializado. Estas configuraciones tienen diferentes propósitos y no son intercambiables automáticamente.
2. Verificar dimensiones y compatibilidad
Verifique el diámetro exterior del tubo, las dimensiones de la conexión, la geometría de acoplamiento y el estándar dimensional relevante. Para conexiones tipo abrazadera, confirme la compatibilidad entre el casquillo, la junta, la abrazadera y el tubo conectado. Para sistemas de compresión, verificar la serie completa de accesorios y las instrucciones de montaje del fabricante.
3. Evaluar el entorno operativo
Registre la presión operativa normal y máxima, el rango de temperatura, los medios de proceso, los productos químicos de limpieza y la frecuencia de mantenimiento esperada. Si el sistema maneja fluidos ricos en cloruros o productos químicos agresivos, solicite una revisión de compatibilidad del material en lugar de asumir que el 316L es adecuado.
4. Especificar el acabado de la superficie y la documentación.
Para aplicaciones higiénicas, defina el acabado interno y externo requerido, la rugosidad de la superficie cuando corresponda y las expectativas de calidad de la soldadura. Pregunte al proveedor si se encuentran disponibles informes de pruebas de materiales, registros de inspección dimensional u otra documentación.
5. Confirmar los requisitos de cumplimiento
Determine si el proyecto requiere una especificación ASTM, EN, ASME, 3-A u otra especificación aplicable en particular. No todos los casquillos cumplen automáticamente con todos los estándares. Confirme el alcance específico del producto, material, acabado y documentación antes de la compra.
Casquillos de acero inoxidable 316L frente a 304
Tanto el 304 como el 316L son aceros inoxidables austeníticos ampliamente utilizados, pero sus composiciones de aleaciones y su rendimiento frente a la corrosión difieren. La siguiente tabla proporciona una comparación general para respaldar la selección preliminar de materiales.
| Artículo de comparación | Acero inoxidable 316L | Acero inoxidable 304 |
|---|---|---|
| tipo de material | Acero inoxidable austenítico con bajo contenido de carbono | Acero inoxidable austenítico |
| Elementos de aleación típicos | Cromo, níquel y molibdeno. | Cromo y níquel; normalmente no se añade molibdeno intencionadamente |
| Resistencia a la corrosión localizada | Generalmente mejor en muchos ambientes que contienen cloruro | Generalmente inferior a 316L en condiciones de cloruro comparables |
| Consideraciones de soldadura | Las bajas emisiones de carbono ayudan a reducir el riesgo de sensibilización | A menudo se prefiere el 304L al 304 estándar para aplicaciones soldadas que requieren un menor contenido de carbono. |
| Aplicaciones comunes | Sistemas de procesos, higiénicos y sensibles a la corrosión más exigentes | Industria general, equipos alimentarios y entornos menos agresivos. |
| Costo relativo del material | Generalmente más alto | Generalmente más bajo |
| Prioridad de selección | Considere cuándo se necesita resistencia adicional a la corrosión | Considere cuándo las condiciones del servicio lo permiten y la rentabilidad es importante |
Esta comparación es general y no sustituye a la evaluación de ingeniería. Ninguna aleación es inmune a todos los ambientes corrosivos. Para aplicaciones soldadas, a menudo se comparan el 304L y el 316L porque su menor contenido de carbono puede ayudar a reducir el riesgo de sensibilización.
Mejores prácticas de instalación y mantenimiento
Incluso un casquillo de alta calidad puede fallar prematuramente si la conexión se instala incorrectamente o se expone a condiciones de servicio inadecuadas. Un procedimiento documentado de instalación y mantenimiento ayuda a proteger la integridad del sistema de tuberías.
- Inspeccionar antes del montaje:Revise la férula en busca de abolladuras, rayones, deformaciones, contaminación y corrosión visible.
- Limpiar las superficies de contacto:Elimina suciedad, aceite, partículas y residuos que puedan interferir con el sellado o el desempeño higiénico.
- Utilice componentes compatibles:Haga coincidir la férula con los componentes correctos de junta, abrazadera, tubo o accesorio de compresión.
- Siga el procedimiento de instalación:Utilice el método de soldadura, la secuencia de montaje y los requisitos de ajuste especificados para el tipo de conexión.
- Inspeccionar después de la instalación:Examine las soldaduras y los sellos, luego realice una prueba de presión o fuga adecuada según un procedimiento aprobado.
- Mantenga un horario de limpieza:Eliminar depósitos y residuos utilizando productos químicos y procedimientos compatibles con la aleación y el proceso.
- Investigar fallos recurrentes:Verifique si hay exposición excesiva a cloruro, productos químicos de limpieza inadecuados, grietas, drenaje deficiente o ensamblaje incorrecto.
Para sistemas de procesos críticos, los intervalos de mantenimiento y los métodos de inspección deben basarse en el riesgo operativo, las regulaciones aplicables y las recomendaciones del fabricante del equipo.
Lista de verificación de compras para compradores industriales
Antes de solicitar un presupuesto para un casquillo de acero inoxidable, prepare una hoja de especificaciones concisa. Esto ayuda a los proveedores a identificar la configuración correcta y reduce el riesgo de recibir componentes incompatibles.
- Material:Confirme el grado 316L y el estándar del material requerido.
- Estilo de conexión:Especificar abrazadera sanitaria, compresión, soldada u otra configuración requerida.
- Dimensiones:Proporcione el tamaño de la tubería, las dimensiones de la conexión y los dibujos cuando estén disponibles.
- Acabado superficial:Indique los requisitos de pulido, rugosidad o pasivación, si corresponde.
- Condiciones de servicio:Documente la presión, la temperatura, la composición del fluido y los productos químicos de limpieza.
- Documentos de calidad:Pregunte sobre certificados de materiales, registros de inspección y requisitos de trazabilidad.
- Detalles del pedido:Confirme la cantidad, el embalaje, el tiempo de entrega y el destino de entrega.
- Estándares del proyecto:Identificar cualquier requisito sanitario, dimensional o reglamentario obligatorio.
Para consultas específicas de un producto, los compradores pueden revisar la página del producto Férula de acero inoxidable 316L y solicitar confirmación de las dimensiones disponibles, el diseño de la conexión, la documentación del material y otros detalles técnicos antes de finalizar su especificación.
Preguntas frecuentes
1. ¿Cuál es la principal ventaja de una férula de acero inoxidable 316L?
Su principal ventaja es la combinación de resistencia a la corrosión, soldabilidad y durabilidad. El molibdeno del 316L generalmente mejora la resistencia a la corrosión localizada en comparación con el acero inoxidable 304, mientras que el bajo contenido de carbono ayuda a reducir el riesgo de sensibilización durante la soldadura.
2. ¿Es el acero inoxidable 316L adecuado para aplicaciones alimentarias y farmacéuticas?
Se utiliza ampliamente en el procesamiento de alimentos, productos farmacéuticos y otros sistemas higiénicos. Sin embargo, la idoneidad depende del diseño específico del producto, el acabado de la superficie, la trazabilidad del material, los requisitos de limpieza y los estándares industriales aplicables. El grado del material por sí solo no establece el cumplimiento normativo o sanitario.
3. ¿Puede un casquillo 316L resistir todos los productos químicos y soluciones de cloruro?
No. Aunque el 316L ofrece buena resistencia a muchos medios corrosivos, aún puede experimentar picaduras, corrosión por grietas o grietas por corrosión bajo tensión bajo ciertas condiciones. La concentración química, la temperatura, la duración de la exposición y el diseño de los componentes deben evaluarse antes de su uso.
4. ¿Qué información se necesita para pedir un casquillo de acero inoxidable?
Proporcione el grado de material requerido, el tipo de conexión, las dimensiones, las condiciones de operación, el acabado de la superficie, la cantidad y cualquier estándar aplicable. Los dibujos, las especificaciones de los componentes acoplados y los requisitos de documentación pueden ayudar al proveedor a confirmar la compatibilidad.
5. ¿Cada férula 316L cumple con las normas sanitarias?
No. El cumplimiento sanitario depende del diseño completo del producto, la calidad de fabricación, el acabado de la superficie, la documentación del material y el estándar específico involucrado. Solicite evidencia específica del producto si el cumplimiento de 3-A, ASME BPE u otro estándar es necesario para su proyecto.
6. ¿Cómo pueden los compradores verificar la calidad de un casquillo 316L?
Solicite informes de pruebas de materiales relevantes, resultados de inspección dimensional, datos de acabado superficial y documentación de trazabilidad. Para aplicaciones críticas, verificar que los documentos correspondan al producto suministrado y a la especificación requerida.
Conclusión: encontrar la solución de conexión adecuada
Una férula de acero inoxidable 316L puede ser una opción confiable para sistemas de tuberías y manejo de fluidos que requieren resistencia a la corrosión, conexiones duraderas y compatibilidad con condiciones industriales exigentes. Su rendimiento depende no sólo del grado de la aleación sino también de la precisión dimensional, el diseño de la conexión, el acabado de la superficie, la calidad de la instalación y la química del entorno operativo.
Para los compradores que evalúan opciones de JIDONGDA, el enfoque más eficaz es definir primero los requisitos técnicos de la aplicación y luego verificar las especificaciones del producto y la documentación de respaldo. Si necesita ayuda para identificar una configuración adecuada, confirmar las dimensiones o analizar los requisitos de su proyecto,contáctanospara solicitar información sobre el producto y explorar una solución de conexión adaptada a su aplicación.
