Cuando equipos grandes, unidades de bombeo, tuberías o sistemas móviles requieren una transferencia de fluidos confiable y al mismo tiempo permiten vibración y movimiento, elManguera de caucho con bridas flexibles de gran diámetrodeJIDONGDAProporciona una solución de conexión práctica. Diseñado alrededor de un cuerpo de manguera de caucho flexible, una estructura de refuerzo y extremos con bridas, se puede configurar para agua, agua de mar, lodos, lodos minerales, arena, grava, relaves y otros medios industriales adecuados.
Los sistemas de tuberías de gran diámetro a menudo enfrentan desafíos que las tuberías rígidas no pueden afrontar fácilmente. La vibración de la bomba, el desplazamiento del equipo, la desviación de la instalación y el montaje repetido pueden crear tensión adicional alrededor de los puntos de conexión. Una manguera de caucho flexible puede proporcionar una sección flexible controlada entre el equipo y las tuberías manteniendo al mismo tiempo la capacidad de transporte requerida.
La solución de JIDONGDA combina un cuerpo de manguera de caucho con capas de refuerzo y conexiones de brida. Dependiendo de las condiciones de operación, la estructura puede incluir tela reforzada y soporte de alambre de acero en espiral para aplicaciones que involucran requisitos de presión o vacío. Las dimensiones de las bridas también se pueden adaptar a estándares comunes o dibujos de clientes, lo que hace que la manguera sea adecuada para proyectos industriales personalizados.
Tabla de contenido
- ¿Qué es una manguera de goma con bridas flexibles de gran diámetro?
- ¿Por qué es importante la flexibilidad en los grandes sistemas de tuberías?
- ¿Cómo se construye la manguera?
- ¿Cuáles son las ventajas clave?
- ¿Dónde se usa comúnmente?
- ¿Qué parámetros técnicos deberían considerar los compradores?
- ¿Cómo deben los compradores seleccionar la manguera adecuada?
- ¿Cómo se puede mantener la vida útil?
- Preguntas frecuentes
- Conclusión

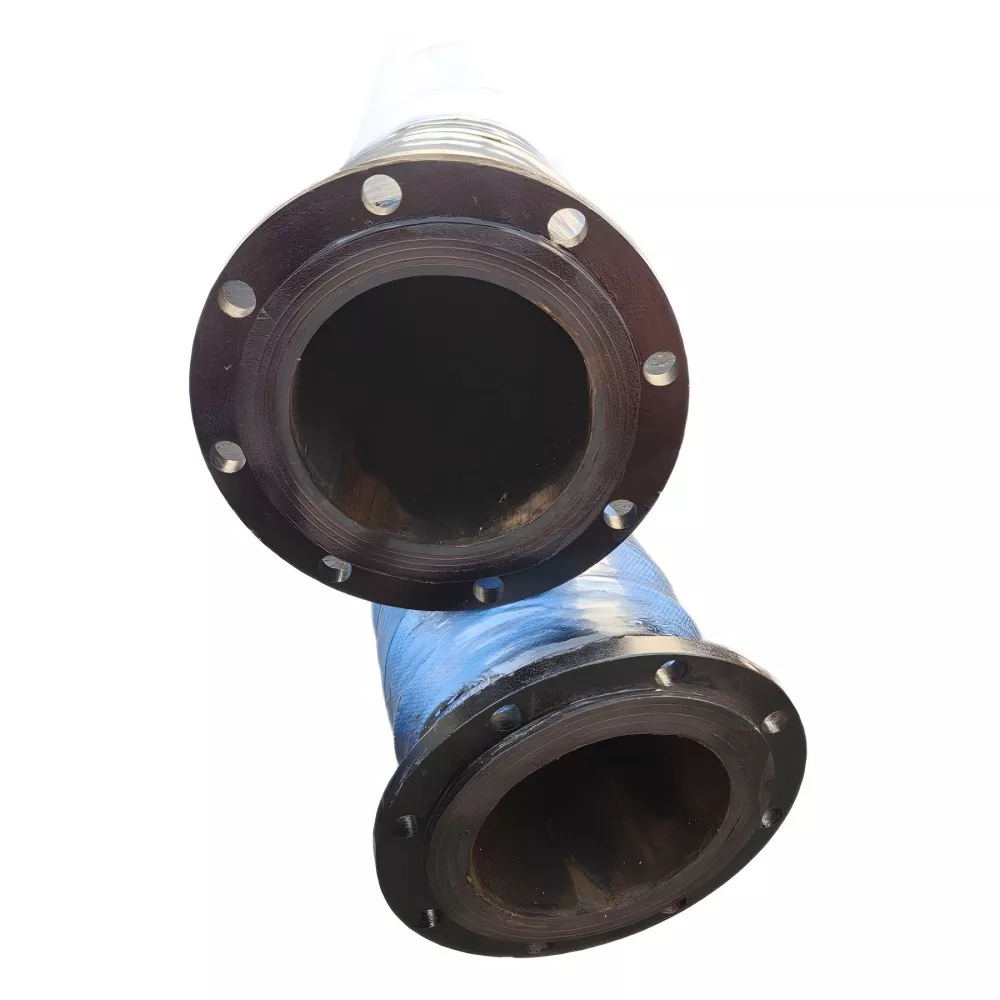

¿Qué es una manguera de goma con bridas flexibles de gran diámetro?
Una manguera de caucho con bridas flexibles de gran diámetro es un conjunto de manguera industrial diseñado para transportar fluidos o medios que contienen partículas y al mismo tiempo funciona como una conexión flexible entre equipos y tuberías fijas o móviles.
A diferencia de una conexión completamente rígida, el cuerpo de la manguera de goma puede adaptarse a un cierto grado de flexión y desplazamiento. Las bridas instaladas en ambos extremos proporcionan una conexión atornillada con bombas, válvulas, tuberías, recipientes u otros equipos. Esta combinación hace que la manguera sea particularmente útil cuando la capacidad de transporte y la flexibilidad de la conexión son importantes.
Dependiendo del proyecto, la manguera puede configurarse para agua, agua de mar, lodos, lodos minerales, arena y grava, relaves y medios industriales seleccionados. Para materiales abrasivos, el compuesto de caucho interno y la estructura de refuerzo deben seleccionarse de acuerdo con el medio real y las condiciones de operación.
¿Por qué es importante la flexibilidad en los grandes sistemas de tuberías?
Las grandes tuberías industriales no siempre están expuestas a condiciones estáticas. Las bombas generan vibraciones, los equipos móviles cambian de posición y las tolerancias de instalación pueden provocar una ligera desalineación entre los componentes conectados. Si estos movimientos se transfieren directamente a tuberías rígidas, se pueden desarrollar tensiones adicionales alrededor de las juntas y las interfaces de los equipos.
Una manguera de goma flexible crea una sección flexible dentro de la tubería. Su capacidad para doblarse y adaptarse a ciertos desplazamientos puede ayudar a que las conexiones de los equipos sean más adaptables a las condiciones operativas reales.
- Ayuda a adaptarse a la vibración del equipo.
- Permite cierto desplazamiento de la tubería.
- Proporciona flexibilidad en torno a las conexiones de equipos.
- Puede simplificar las conexiones donde el espacio de instalación es limitado.
- Admite aplicaciones que requieren la extracción del equipo o la instalación repetida.
- Se puede configurar para diferentes medios y condiciones de funcionamiento.
El radio de curvatura, el rango de desplazamiento, la presión nominal y el método de instalación reales permitidos siempre deben confirmarse con la construcción específica de la manguera y los requisitos del proyecto.
¿Cómo se construye la manguera?
El rendimiento de una manguera de caucho de gran diámetro depende de la interacción de su capa interna de caucho, refuerzo, capa exterior de caucho y conexiones finales. Una estructura adecuadamente seleccionada ayuda a que la manguera resista las condiciones mecánicas y ambientales esperadas durante el servicio.
Capa interior de goma
La capa interior de caucho está en contacto directo con el medio transportado. Por lo tanto, su formulación debe seleccionarse de acuerdo con las características del material que se transporta, particularmente cuando el sistema maneja lodos abrasivos, partículas minerales, agua de mar u otros medios exigentes.
Capa de tela reforzada
Las capas de tela reforzada ayudan a sostener la estructura de la manguera y soportar cargas de presión. El diseño del refuerzo debe corresponder al diámetro, presión, longitud y condiciones de funcionamiento requeridos.
Refuerzo de alambre de acero en espiral
Cuando se requiere soporte de succión o vacío, se puede incorporar una estructura de refuerzo de alambre de acero en espiral. Esta configuración debe especificarse según las condiciones de vacío reales en lugar de seleccionarse únicamente en función del diámetro de la manguera.
Capa exterior de goma
La capa exterior de caucho brinda protección contra la exposición ambiental y contribuye a la resistencia de la manguera al envejecimiento externo y a las condiciones de operación.
Extremos bridados
Las bridas proporcionan una práctica conexión atornillada entre la manguera y la tubería o equipo circundante. JIDONGDA puede configurar bridas de acero al carbono, acero inoxidable u otros materiales de acuerdo con la aplicación, el estándar o el dibujo del cliente.
¿Cuáles son las ventajas clave?
Seleccionar la manguera flexible adecuada puede abordar varios desafíos comunes en los sistemas de transporte de gran diámetro. Las principales ventajas incluyen:
- Capacidad de conexión flexible:El cuerpo de goma permite cierta flexión y desplazamiento, lo que lo hace adecuado para interfaces de equipos afectados por vibraciones o movimientos.
- Transporte de gran caudal:Un diámetro interno grande puede soportar la transferencia de medios de gran volumen donde las condiciones del proyecto requieren una mayor capacidad de flujo.
- Cómoda integración de bridas:Los extremos con bridas pueden combinarse con estándares comunes o personalizarse según dibujos técnicos.
- Refuerzo adaptable:Se pueden seleccionar refuerzos de tela y estructuras de alambre de acero en espiral opcionales según los requisitos de presión y vacío.
- Adaptabilidad de los medios:Se pueden seleccionar compuestos de caucho internos adecuados para agua, lodo, lodo mineral, arena, grava y otros medios específicos.
- Flexibilidad OEM y ODM:El diámetro, la longitud, la presión, el vacío, la temperatura, la configuración de la brida, el compuesto de caucho y el color se pueden personalizar para aplicaciones no estándar.
¿Dónde se usa comúnmente?
La aplicación de una manguera con brida flexible de gran diámetro se extiende a industrias donde se requiere transferencia de materiales de gran volumen y conexiones flexibles de equipos.
| Industria | Aplicación típica | Consideración clave |
|---|---|---|
| Minería | Transporte de lodos minerales y relaves | Abrasión, tamaño de partícula, concentración, presión. |
| Dragado | Transferencia de lodos, lodos y arena | Vacío, abrasión, caudal, flexibilidad. |
| Puertos | Transporte de líquidos y materiales de gran flujo. | Diámetro, compatibilidad media, coincidencia de bridas |
| Arena y grava | Mezclas de agua y arena y transporte de partículas. | Resistencia al desgaste y refuerzo. |
| Maquinaria de construcción | Conexiones flexibles para bombas y tuberías móviles | Movimiento, espacio de flexión, presión. |
| Transporte industrial | Agua industrial, lodos y medios adecuados. | Temperatura, presión, compuesto de caucho. |
Para proyectos que involucran medios especializados o condiciones operativas severas, los compradores deben proporcionar información detallada de la aplicación antes de finalizar la construcción de la manguera.
¿Qué parámetros técnicos deberían considerar los compradores?
Una manguera no debe seleccionarse únicamente por su diámetro nominal. Una especificación completa debe considerar los requisitos mecánicos, químicos, térmicos y de conexión de la aplicación.
| Parámetro | Por qué es importante |
|---|---|
| Diámetro interior | Determina el paso de flujo disponible y el tamaño de la conexión. |
| Longitud | Influye en la geometría de la instalación, el margen de movimiento y las condiciones de flexión. |
| Presión de trabajo | Determina el refuerzo requerido y la construcción general de la manguera. |
| Vacío de trabajo | Importante para aplicaciones de succión y selección de estructuras de soporte de vacío. |
| Temperatura de trabajo | Determina si el compuesto de caucho seleccionado es adecuado para el medio y el medio ambiente. |
| Medio de transporte | Influye en la selección del compuesto de caucho y los requisitos de resistencia al desgaste. |
| Tasa de flujo | Ayuda a determinar el diámetro y la configuración operativa adecuados. |
| Estándar de brida | Garantiza la compatibilidad con el equipo o tubería de acoplamiento. |
La información del producto de JIDONGDA indica que las conexiones de brida se pueden configurar de acuerdo con GB, DIN, ANSI, JIS, ASME o dibujos del cliente. Las especificaciones finales deben confirmarse basándose en el proyecto real en lugar de asumirse a partir de una descripción general del catálogo.
¿Cómo deben los compradores seleccionar la manguera adecuada?
Para los equipos de compras industriales, proporcionar información operativa completa en la etapa de cotización puede hacer que la confirmación técnica sea más eficiente. Una hoja de especificaciones útil debe incluir:
- Diámetro interior requerido.
- Longitud total de la manguera.
- Presión de trabajo normal y máxima.
- Presión de vacío requerida para el servicio de succión.
- Tipo de medio transportador.
- Temperatura ambiente y de funcionamiento.
- Caudal requerido.
- Rango de flexión o desplazamiento requerido.
- Estándar y dimensiones de brida.
- Cantidad requerida y destino de entrega.
Las aplicaciones abrasivas requieren información adicional. Por ejemplo, los proyectos de lodos minerales deben identificar el tamaño y la concentración de las partículas para que el caucho interno y la estructura de refuerzo puedan evaluarse adecuadamente.
Los compradores también pueden revisar soluciones relacionadas, como mangueras de caucho con bridas de gran diámetro, mangueras de caucho para dragado de gran diámetro y otras soluciones de mangueras de caucho de gran diámetro, al comparar diferentes requisitos de tuberías.
¿Cómo se puede mantener la vida útil?
La instalación correcta y la inspección periódica son importantes para mantener el rendimiento de cualquier manguera de caucho industrial. Incluso una manguera diseñada adecuadamente puede sufrir daños prematuros si se instala incorrectamente o se opera fuera de sus límites confirmados.
- No exceda la presión de trabajo, la presión de vacío o el rango de temperatura confirmados.
- Evite estirar, torcer o doblar bruscamente la manguera a la fuerza durante la instalación.
- Revise la superficie exterior de goma en busca de grietas, protuberancias, cortes y desgaste anormal.
- Inspeccione las conexiones de brida en busca de fugas y signos de aflojamiento.
- Supervise las mangueras utilizadas con medios abrasivos para detectar patrones de desgaste inusuales.
- Detenga la operación y vuelva a evaluar las condiciones de trabajo si observa daños estructurales o colapso anormal de la manguera.
La instalación también debe garantizar que las caras de las bridas, los orificios de los pernos, las superficies de sellado y los componentes coincidentes estén correctamente alineados. La manguera no debe forzarse a una posición que genere tensión mecánica innecesaria.
Preguntas frecuentes
¿Cuáles son las principales ventajas de una manguera de caucho con bridas flexibles de gran diámetro?
Sus principales ventajas son la combinación de capacidad de transporte de gran diámetro y capacidad de conexión flexible. Se puede utilizar donde sea necesario adaptarse a la vibración del equipo, el desplazamiento de la tubería, la desviación de la instalación o el movimiento del equipo móvil.
¿Puede JIDONGDA fabricar la brida según los dibujos del cliente?
Sí. Las configuraciones de bridas se pueden confirmar según los estándares, dimensiones, requisitos de conexión o dibujos del cliente aplicables. El material de la brida también se puede seleccionar según los requisitos del proyecto.
¿Se puede utilizar este tipo de manguera para lodos minerales?
Sí. Se puede configurar para aplicaciones de lodos minerales. Sin embargo, se deben proporcionar el tamaño de partícula, la concentración de la suspensión, el caudal, la presión, la temperatura y las condiciones de desgaste para que se pueda evaluar el compuesto de caucho interno y la estructura de refuerzo apropiados.
¿Se puede personalizar la manguera para aplicaciones no estándar?
Sí. La personalización puede cubrir el diámetro, la longitud, la presión, la presión de vacío, la temperatura, la configuración de la brida, el compuesto de caucho y el color. Durante la confirmación de las especificaciones se pueden utilizar dibujos del cliente, muestras o parámetros técnicos detallados.
¿Qué información debo proporcionar al solicitar una cotización?
La información más útil incluye diámetro interior, longitud, presión de trabajo, requisitos de vacío, medio de transporte, temperatura, caudal, requisitos de flexión o desplazamiento, estándar de brida, dimensiones de brida, cantidad y destino.
¿Cuál es el tiempo de entrega típico?
Los productos estándar generalmente se pueden organizar en aproximadamente 7 a 20 días hábiles, mientras que los productos personalizados y las especificaciones especiales deben confirmarse de acuerdo con los requisitos reales del pedido.
Conclusión
Una manguera flexible de gran diámetro bien seleccionada puede proporcionar una conexión efectiva entre tuberías de alta capacidad y equipos donde están involucrados movimiento, vibración, desviación de la instalación o medios exigentes. La combinación de construcción de caucho flexible, capas de refuerzo y conexiones bridadas hace que esta manguera sea adecuada para una amplia gama de aplicaciones de minería, dragado, puertos, construcción, arena y grava y transporte industrial.
JIDONGDA admite configuraciones personalizadas basadas en diámetro, longitud, presión, vacío, temperatura, medio de transporte, requisitos de brida y compuesto de caucho. Para proyectos donde las especificaciones de manguera estándar no pueden coincidir completamente con las condiciones de instalación, proporcionar información técnica completa permite evaluar con mayor precisión la estructura de la manguera y la configuración de la conexión. Si está buscando una solución confiable para una conexión de tubería exigente,contáctanoscon sus dibujos, parámetros operativos o requisitos del proyecto para discutir una solución de manguera personalizada adecuada con JIDONGDA.
