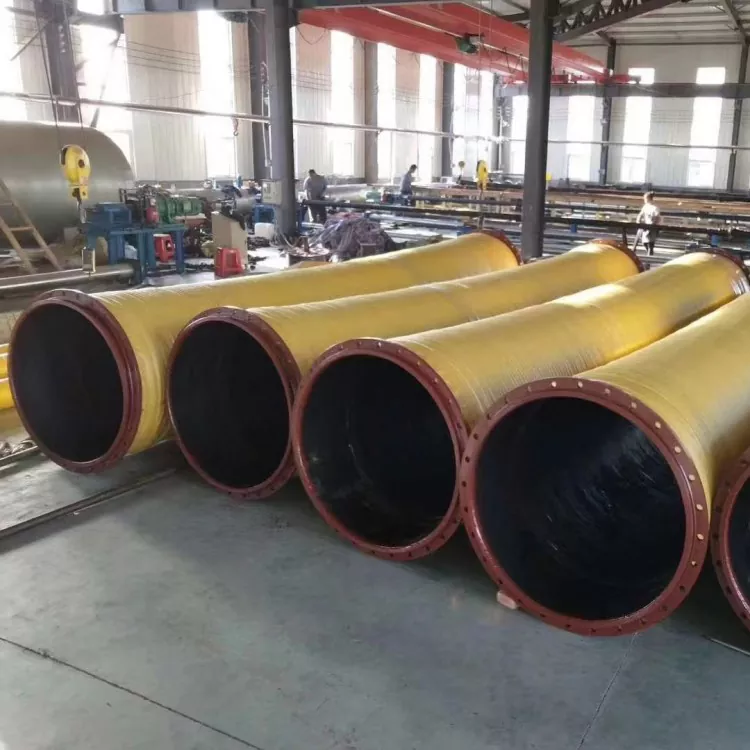

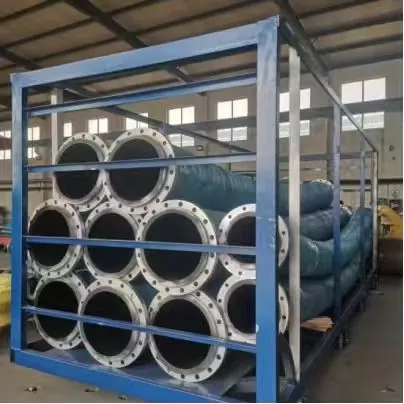

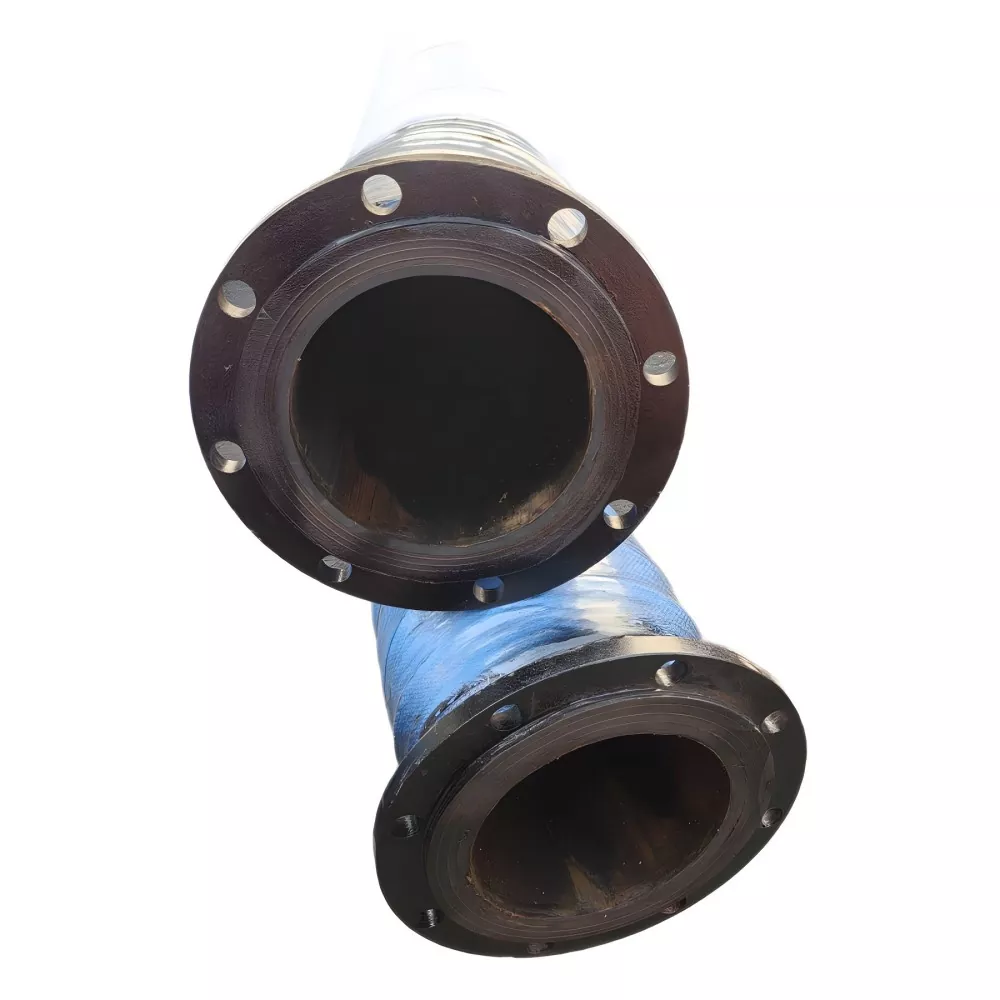

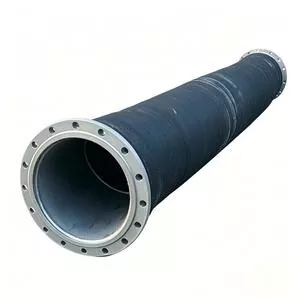

Manguera de caucho con bridas flexibles de gran diámetro

La manguera de caucho con bridas flexibles de gran diámetro JIDONGDA se utiliza principalmente para conexiones flexibles y transporte de medios entre equipos grandes, unidades de bombeo, tuberías y equipos móviles.

El producto adopta un cuerpo de manguera de caucho combinado con estructuras de refuerzo y está equipado con bridas en ambos extremos. Es adecuado para transportar:

· Agua

· Agua de mar

· lodo

· Lodo mineral

· Arena y grava

· Relaves

· Algunos medios industriales

El posicionamiento principal de este producto es la conexión flexible. Por lo tanto, durante la selección, además de la presión y el diámetro, también se deben considerar factores como la vibración del equipo, el desplazamiento de la tubería, la desviación de la instalación, el espacio de flexión y la longitud de la manguera.

Ventajas clave

01 | Capacidad de conexión flexible

El cuerpo de la manguera de caucho proporciona cierta adaptabilidad a la flexión y al desplazamiento, lo que la hace adecuada para conexiones flexibles cerca de interfaces de equipos.

02 | Transporte de gran flujo

La estructura de gran diámetro se puede utilizar para el transporte de medios de gran volumen. El rango de diámetro específico se confirmará de acuerdo con los requisitos reales del producto y del proyecto.

03 | Coincidencia de bridas

Ambos extremos pueden equiparse con bridas de acero al carbono, acero inoxidable u otras bridas y pueden combinarse según estándares comunes o dibujos del cliente.

04 | Estructura opcional de succión y descarga

De acuerdo con los requisitos de vacío reales, se pueden configurar estructuras de refuerzo adecuadas y estructuras de alambre de acero en espiral.

05 | Adaptabilidad media

Para medios como agua, agua de mar, lodos, lodos minerales y arena, se pueden seleccionar materiales de caucho internos adecuados según los requisitos del material y las condiciones de desgaste.

06 | Personalización no estándar

La personalización está disponible para:

· Diámetro

· Longitud

· Presión

· Presión de vacío

· Temperatura

· Brida

· Compuesto de caucho

· Color

Estructura del producto

La capa de caucho interior entra en contacto directamente con el medio transportador.

La capa de tejido reforzado soporta la carga de presión.

Cuando se requiere soporte de vacío, se puede configurar una estructura de refuerzo de alambre de acero en espiral.

La capa exterior de caucho proporciona resistencia al envejecimiento y protección del medio ambiente.

Las bridas finales se utilizan para conexiones atornilladas entre equipos y tuberías.

¿Por qué elegir una estructura con bridas flexibles?

Cuando las tuberías fijas experimentan vibraciones en la unidad de bombeo, movimiento del equipo o errores de instalación, se puede producir tensión adicional en los puntos de conexión.

Las mangueras de caucho flexibles pueden servir como secciones flexibles en tuberías, ayudando a adaptarse a ciertos desplazamientos y vibraciones.

El radio de curvatura real permitido, el rango de desplazamiento y el método de instalación deben confirmarse de acuerdo con la estructura específica.

Ubicaciones típicas de instalación

Comúnmente utilizado en:

· Termina la succión o descarga de la bomba

· Conexiones entre equipos y tuberías principales

· Puntos de conexión de equipos móviles

· Tuberías industriales que requieren instalación y desmontaje frecuentes

Las dimensiones de la brida deben coincidir con la brida de acoplamiento, la superficie de sellado y las posiciones de los orificios de los pernos.

Parámetros técnicos

Industrias de aplicación

Minería:
Se utiliza para transportar lodos minerales, relaves y medios que contienen partículas.

Dragado:
Se utiliza para transportar lodos, lodos y arena.

Puertos:
Se utiliza para el transporte de líquidos y materiales de gran flujo.

Arena y grava:
Se utiliza para transportar mezclas de agua y arena y materiales en partículas.

Maquinaria de construcción:
Se utiliza para conexiones flexibles entre bombas, equipos y tuberías móviles.

Transporte industrial:
Se utiliza para agua industrial, lodos y otros medios de transporte adecuados.

Puntos de selección

Al realizar la compra, se recomienda proporcionar la siguiente información:

· Diámetro interior

· Longitud

· Presión de trabajo

· Presión de vacío de trabajo

· Medio de transporte

· Temperatura

· Tasa de flujo

· Requisitos de flexión/desplazamiento

· Estándar de brida

Si se utiliza para aplicaciones de succión al vacío, el nivel de presión de vacío debe especificarse claramente.

Si se transportan medios abrasivos como arena o lodo mineral, se debe proporcionar el tamaño y la concentración de las partículas.

Uso y mantenimiento

· Evite exceder la presión confirmada, la presión de vacío y el rango de temperatura.

· No estire ni retuerza la manguera a la fuerza durante la instalación.

· Inspeccione periódicamente las grietas de la goma exterior, los bultos, el desgaste anormal y las fugas en las bridas.

· Deje de usar la manguera y reconfirme las condiciones de funcionamiento si se produce daño estructural o colapso anormal de la manguera.

Personalización del producto/OEM y ODM

Para especificaciones no estándar, los productos se pueden confirmar de acuerdo con los dibujos, muestras o parámetros técnicos del cliente.

Se recomienda proporcionar:

Diámetro interior/ID: ____

Longitud / Longitud: ____ m

Presión de trabajo / Presión de trabajo: ____ MPa

Vacío de trabajo / Vacío: ____ kPa

Temperatura de trabajo/Temperatura: ____ ℃

Medio de transporte/Medio: ____

Estándar de brida / Estándar de brida: ____

Dimensiones de brida / Dimensiones de brida: ____

Cantidad de compra / Cantidad: ____

Puerto de destino/Destino: ____

Preguntas frecuentes

¿Cuáles son las principales ventajas de esta manguera?

Las principales ventajas son la combinación de un transporte de gran diámetro y una capacidad de conexión flexible, lo que lo hace adecuado para aplicaciones que involucran vibración de equipos, desplazamiento de tuberías y desviación de la instalación.

¿Se puede fabricar la brida según dibujos?

Sí. La confirmación técnica se puede realizar de acuerdo con el estándar de brida, las dimensiones o los dibujos proporcionados por los clientes.

¿Se puede utilizar para lodos minerales?

Sí. Se pueden seleccionar materiales de caucho internos y estructuras de refuerzo adecuados según la concentración de la suspensión mineral, el tamaño de las partículas, el caudal, la presión y la temperatura.

¿Cuál es la cantidad mínima de pedido?

La cantidad mínima de pedido se confirma según las especificaciones, la longitud, la estructura y los requisitos de personalización.

Los productos estándar pueden admitir la compra de lotes pequeños según las condiciones del pedido.

¿Cuál es el tiempo de entrega?

Los productos estándar normalmente se pueden organizar en un plazo aproximado de 7 a 20 días laborables.

Los productos personalizados y las especificaciones especiales se confirmarán de acuerdo con los requisitos del pedido.
