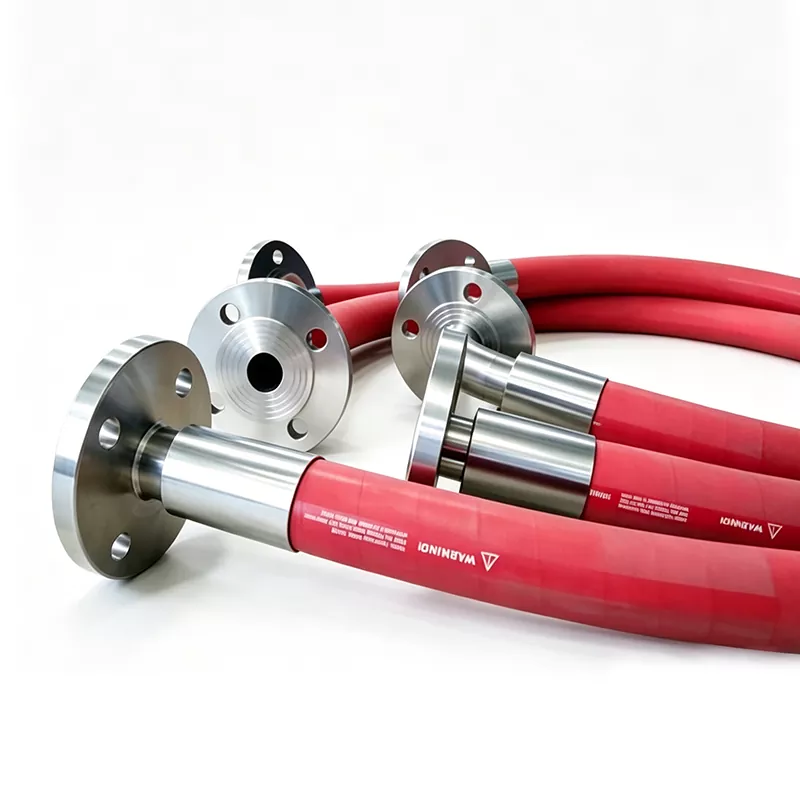

Manguera de goma para vapor de gran diámetro

La manguera de goma para vapor de gran diámetro JIDONGDA es adecuada para diversas condiciones adversas de vapor a alta temperatura. Su capa interna utiliza caucho sintético resistente al calor, combinado con múltiples capas de refuerzo compuesto de fibra/alambre de acero de alta resistencia, lo que garantiza un rendimiento estable en condiciones de alta temperatura, alta presión y choques térmicos repetidos.

Se encuentra disponible una gama completa de diámetros de manguera para satisfacer diversos requisitos de flujo, lo que las convierte en una alternativa flexible a las mangueras metálicas rígidas en conexiones temporales, limpieza de equipos y escenarios de derivación de tuberías.

Como proveedor de alta calidad con sede en China, las fábricas de JIDONGDA han logrado un proceso de producción de circuito cerrado desde la composición del caucho hasta el ensamblaje del producto terminado, controlando estrictamente la calidad en cada etapa para garantizar la seguridad y la vida útil de los clientes industriales tanto a nivel nacional como internacional.

Industrias aplicables

1. Sistemas petroquímicos de calefacción y transporte de vapor.

2. Equipos industriales de limpieza a vapor a alta temperatura.

3. Tuberías de esterilización y desinfección por vapor en fábricas de alimentos

4. Tuberías de soporte para el secado de papel.

5. Mantenimiento y limpieza de la sala de máquinas del buque.

6. Tuberías auxiliares en centrales térmicas.

7. Bypasses temporales para grandes oleoductos industriales

Estructura del producto y materias primas.

1. Capa interna de caucho: EPDM o caucho fluorado resistente a la temperatura, sin abultamientos ni grietas en ambientes de vapor saturado a largo plazo

2. Capa de refuerzo: Trenzado de fibra multicapa de alta resistencia; Refuerzo en espiral de alambre de acero opcional para condiciones de presión ultraalta.

3. Capa exterior de caucho: caucho sintético resistente al desgaste, resistente al ozono y antienvejecimiento, rendimiento estable para uso en exteriores a largo plazo

4. Juntas de brida: acero al carbono/acero inoxidable opcional, admite personalización, el ensamblaje a presión proporciona un sellado más fuerte

Tabla de especificaciones del modelo

Pruebas de rendimiento y control de calidad

1. Prueba de resistencia a altas temperaturas: el medio es vapor saturado, temperatura aplicable 150 ℃ ~ 220 ℃; sin ablandamiento, burbujas ni delaminación después de 72 horas de funcionamiento continuo

2. Prueba de resistencia a la presión: presión de trabajo 0,6–1,6 MPa, presión de estallido ≥ 3 veces la presión de trabajo; emplea pruebas alternas de presión de agua y de impacto de vapor.

3. Prueba de fatiga de pulso: Simula el choque térmico de arranque y apagado del vapor, recuento de ciclos ≥ 20.000 veces, cumple con el estándar: sin delaminación, sin fugas.

4. Prueba de hermeticidad de inspección completa: todas las juntas de bridas se someten a pruebas de hermeticidad al 100%, estándar de fábrica: cero fugas bajo presión nominal.

Caso de aplicación industrial real

Estudio de caso: Modernización de una tubería de esterilización por vapor en una planta procesadora de alimentos de 2000 toneladas/día. Una gran fábrica de lácteos en el sudeste asiático tenía tuberías metálicas rígidas utilizadas para la esterilización por vapor en su línea de producción, lo que presentaba problemas como flujo limitado, dificultad de desmontaje y adaptación, y altos costos de construcción.

En 2024, la fábrica compró una manguera de goma para vapor de gran diámetro hecha a medida de JIDONGDA, con una presión de trabajo de 1,0 MPa, una resistencia a la temperatura de 180 ℃ y una estructura multicapa reforzada con fibra. Los efectos tras un año de uso continuo son los siguientes:

1. El diseño de gran diámetro aumenta el flujo de suministro de vapor en un 35 %, acorta el tiempo de esterilización y aumenta la capacidad de producción diaria;

2. La excelente flexibilidad reduce el tiempo de construcción y modificación de tuberías en un 60% en comparación con las tuberías metálicas;

3. Las inspecciones trimestrales no mostraron fugas, ni abultamientos en la capa de caucho interior, ni envejecimiento ni daños en la capa exterior;

4. Los costos generales de mantenimiento de tuberías se reducen en un 28% anualmente.

El cliente realizó tres recompras consecutivas y recomendó este producto a su fábrica de papel asociada, estableciendo una asociación de suministro estable y a largo plazo.

Ventajas principales del producto

1. Excelente resistencia a altas temperaturas: permanece estructuralmente sin cambios, sin burbujas y sin deslaminación incluso después del transporte prolongado de vapor a alta temperatura.

2. Gran diámetro y alto caudal: Disponible en especificaciones de tamaño grande y gran diámetro, adecuado para transporte industrial de alto flujo y servicio pesado, lo que mejora la eficiencia del sistema.

3. Flexible y fácil de instalar: ofrece un mejor rendimiento de flexión en comparación con los tubos metálicos rígidos, lo que reduce la dificultad de construcción, los costos de mano de obra y el tiempo de construcción.

4. Refuerzo compuesto multicapa: fuerte resistencia al estallido, adecuado para fluctuaciones de presión y condiciones de impacto instantáneo de vapor.

5. Resistencia al envejecimiento y a la corrosión: la capa exterior de caucho es resistente al ozono y a los rayos UV, lo que permite una instalación en exteriores a largo plazo.

6. Personalización total: el diámetro interior, la longitud, la presión nominal, el material de la brida y la estructura de la junta se pueden personalizar según los requisitos del proyecto.

Especificaciones de embalaje y entrega

1. Embalaje: Fijación de estructura de acero + envoltura completa con película a prueba de humedad, que evita la compresión y la humedad durante el transporte de larga distancia.

2. Transporte: Se encuentran disponibles transporte marítimo, aéreo y logística de ingeniería especializada.

3. Tiempo de entrega: 7 a 25 días hábiles, ajustado según las especificaciones personalizadas y la cantidad del pedido.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el caucho interior de EPDM y el caucho interior de caucho fluorado en mangueras de vapor de gran diámetro?

R1: EPDM ofrece una alta rentabilidad y es adecuado para vapor por debajo de 200 ℃, ampliamente utilizado en las industrias alimentaria, papelera y química convencional. El caucho fluorado puede soportar vapor saturado a temperaturas ultraaltas de 200 a 220 ℃ durante períodos prolongados, resistiendo trazas de corrosión química por vapor, lo que lo convierte en la opción preferida para plantas de energía petroquímicas y de alta temperatura. Ambos materiales han pasado el estándar de prueba de envejecimiento a alta temperatura de 72 horas de nuestra fábrica.

P2: ¿Se puede instalar esta manguera de goma para vapor de gran diámetro en exteriores durante todo el año?

R2: Sí. La capa exterior utiliza una fórmula especial de caucho resistente al ozono y a los rayos UV, resistente al sol, la lluvia y el envejecimiento atmosférico. Para instalaciones exteriores a largo plazo, recomendamos la versión reforzada con espiral de alambre de acero para mejorar la resistencia a la compresión y prolongar la vida útil.

P3: ¿Cómo podemos confirmar la seguridad contra explosiones de una manguera de vapor de gran diámetro con bridas hecha a medida?

R3: Todas las mangueras con bridas hechas a medida se someten a pruebas de rotura (mínimo 3 veces la presión de trabajo) y todas han completado pruebas de estanqueidad. Podemos proporcionar un conjunto completo de informes de pruebas de envejecimiento a alta temperatura, fatiga del pulso y pruebas hidrostáticas para la aceptación del proyecto y el archivo de seguridad.
