¿Qué es un conector de férula y cómo funciona en sistemas de conexión de tubos?

Una excavadora de construcción pierde repentinamente presión hidráulica. El operador sale y ve un charco de aceite que gotea de una junta debajo de la máquina. Llega el equipo de mantenimiento, diagnostica el problema como un accesorio flojo y lo aprieta. Pero la fuga vuelve al cabo de una hora. El problema no es la estanqueidad; es el casquillo interior el que ha perdido su agarre. Este escenario se repite en talleres y lugares de trabajo todos los días, a menudo porque las personas que trabajan en el equipo no comprenden completamente el componente que están apretando. ElAjuste de virolaes uno de los elementos más comunes pero más incomprendidos en los sistemas de energía fluida. Es pequeño, económico y fácil de pasar por alto; sin embargo, un conector de férula que funcione correctamente es la diferencia entre un sistema hidráulico confiable y una fuga crónica.

Un conector de férula es un dispositivo de compresión mecánica que crea un sello a prueba de fugas entre un tubo y un cuerpo de conector. Funciona según un principio simple pero elegante: cuando se aprieta una tuerca, obliga a un anillo cónico (la férula) a comprimirse radialmente contra la pared del tubo. Esta compresión crea dos efectos críticos: un sello de metal con metal que evita que el fluido se escape y un agarre mecánico que evita que el tubo se salga bajo presión. El accesorio de férula no depende de adhesivos, selladores ni juntas; Utiliza la elasticidad y plasticidad del metal para formar una conexión permanente y confiable. Este artículo lo llevará a sumergirse en profundidad en el mundo de los casquillos, explorando su anatomía, su física de funcionamiento, sus diversos tipos y las especificaciones técnicas que definen un producto de calidad. También cubriremos técnicas prácticas de instalación y escenarios comunes de solución de problemas. Al final, comprenderá por qué este pequeño componente merece mucha más atención de la que suele recibir.

Tabla de contenido

• 1. ¿Qué es un conector de férula?
• 2. ¿Cómo funciona un conector de férula para crear un sello a prueba de fugas?
• 3. ¿Cuáles son los diferentes tipos de accesorios de férula y dónde se utilizan?
• 4. ¿Qué especificaciones técnicas definen un conector de férula de alta calidad?
• 5. ¿Cómo instalar y solucionar problemas correctamente en un conector de férula?
• Preguntas frecuentes (FAQ)
• Acerca del fabricante
• Conclusión

¿Qué es un conector de férula?

A Ajuste de virolaes un componente diseñado con precisión que se utiliza para conectar un tubo a un cuerpo de conexión en sistemas neumáticos y de potencia de fluidos. Es una pequeña pieza metálica en forma de anillo que, cuando se comprime, crea un sello y proporciona retención mecánica. La palabra "virola" deriva del latín "ferrum", que significa hierro y refleja su naturaleza metálica. En su forma más simple, un casquillo es un manguito que se coloca sobre el extremo de un tubo. Cuando se aprieta la tuerca del conector, el casquillo se fuerza contra una superficie cónica en el cuerpo del conector, lo que hace que se deforme y agarre el tubo. Esta deformación es permanente; Una vez que un casquillo se ha comprimido adecuadamente, no se puede reutilizar en una nueva ubicación y permanecerá en su lugar incluso bajo vibraciones extremas.

Para comprender el ajuste del casquillo, imagine su mano agarrando un palo de madera. Tus dedos envuelven el palo, aplicando presión desde todos los lados. Cuanto más fuerte aprietas, más fuerte será el agarre. El conector de férula funciona según el mismo principio, pero con una diferencia crucial: el conector de férula no se limita a agarrar; también está creando un sello. El casquillo es cónico y cuando se introduce en el correspondiente cono dentro del cuerpo del racor, sufre una deformación plástica controlada. La superficie exterior de la férula sella contra el cuerpo del conector, mientras que la superficie interior se adentra en la pared del tubo. Esta doble acción (sellado y agarre) es lo que hace que el casquillo sea tan eficaz. El tubo no está pegado ni soldado; queda bloqueado y sellado mecánicamente por la deformación del casquillo.

La anatomía de un conector de férula consta de tres componentes principales:

• Cuerpo apropiado:La carcasa principal que contiene el asiento cónico y proporciona la conexión externa (roscada o soldada). Por lo general, está hecho de acero inoxidable, latón o acero al carbono.
• Contera:El anillo de compresión que se deforma para sellar y sujetar el tubo. Este es el corazón de la adaptación. Su geometría, material y acabado superficial son fundamentales para el rendimiento del accesorio.
• Tuerca:El collar con rosca externa que aplica la fuerza axial para comprimir la férula en el cuerpo del conector. El diseño de la tuerca afecta el par requerido y la facilidad de instalación.

El conector de férula es único entre los métodos de conexión de tubos porque no requiere ninguna preparación especial del extremo del tubo, ni abocardado, soldadura fuerte ni soldadura. El tubo simplemente se corta en escuadra, se desbarba y se inserta. Esta simplicidad es una de las principales razones por las que el accesorio de férula se utiliza tan ampliamente en aplicaciones que van desde líneas de frenos de automóviles hasta plataformas petrolíferas marinas.

¿Cómo funciona un conector de férula para crear un sello a prueba de fugas?

Para entender cómo unAjuste de virolafunciona, hay que imaginar lo que sucede dentro del racor durante el apriete. Es un pequeño drama de fuerzas, deformaciones y sellados que suceden en un espacio de unos pocos milímetros. El proceso se puede dividir en cuatro etapas físicas distintas, cada una de las cuales contribuye al sellado y agarre final.

Etapa 1: Inserción y Contacto Inicial.El tubo se corta en escuadra y se desbarba, luego se inserta en el cuerpo del conector hasta que toca fondo contra un hombro o se mantiene a una profundidad de inserción especificada. El casquillo se desliza sobre el tubo, seguido de la tuerca. Luego se introduce la tuerca en las roscas del cuerpo del racor. En este punto, no hay contacto entre el casquillo y las superficies de sellado. La férula simplemente está colocada sobre el tubo, lista para ser activada.

Etapa 2: Enganche de la férula.A medida que se aprieta la tuerca, hace contacto con la cara posterior del casquillo. La férula comienza a moverse axialmente dentro del cuerpo del racor, entrando en el cono del asiento. El ángulo del cono es fundamental: normalmente entre 24 y 60 grados, según el diseño del accesorio. El borde anterior del casquillo hace contacto con el cono del cuerpo del conector y la fuerza de la tuerca comienza a impulsar el casquillo hacia adelante.

Etapa 3: Deformación de la férula.En este punto, la férula comienza a deformarse. La geometría de la férula está diseñada para que sea más fuerte por detrás y más débil por delante. A medida que la tuerca continúa apretándose, la sección frontal del casquillo, que es más delgada y tiene una sección transversal más pequeña, comienza a colapsar hacia adentro. Este colapso hacia adentro es la "mordida" que el casquillo hace en el tubo. El diámetro interior del casquillo se reduce y su borde delantero corta la pared del tubo, creando un bloqueo mecánico. Simultáneamente, la superficie exterior del casquillo se presiona contra el cono del cuerpo del conector, creando la superficie de sellado primaria.

Etapa 4: Bloqueo Elástico Final.En la etapa final, la férula ha sido completamente comprimida. Ha sufrido deformaciones tanto elásticas como plásticas. El componente elástico es crucial: la férula, como un resorte comprimido, ejerce una fuerza continua hacia afuera contra el cuerpo del racor y una fuerza continua hacia adentro contra el tubo. Esta fuerza sostenida, conocida como "fuerza de sellado", es lo que mantiene la integridad de la conexión a lo largo del tiempo, incluso bajo ciclos térmicos y fluctuaciones de presión. El tubo ahora está bloqueado en su lugar y sellado.

¿Qué sucede cuando la vibración afloja la tuerca? Si la tuerca retrocede ligeramente, la recuperación elástica de la férula (su comportamiento similar a un resorte) mantiene las superficies de sellado en contacto. Esta es la razón por la que un casquillo correctamente instalado puede permanecer libre de fugas incluso después de años de servicio. Sin embargo, si la tuerca se aprieta demasiado, el casquillo puede sobrepasar su límite elástico, lo que produce una deformación plástica excesiva. Esta condición, conocida como "tocar fondo", puede destruir la férula y crear una ruta de fuga. Esta es la razón por la que muchas fallas en los casquillos se deben a un torque incorrecto.

¿Cuáles son los diferentes tipos de accesorios de férula y dónde se utilizan?

ElAjuste de virolano es un producto único y monolítico. Viene en varias configuraciones distintas, cada una optimizada para aplicaciones, rangos de presión y condiciones ambientales específicas. Comprender las diferencias es esencial para seleccionar el accesorio de férula adecuado para un trabajo determinado. Los tres tipos más comunes son el casquillo simple, el casquillo doble y el casquillo tipo W.

Accesorios de virola única.Como su nombre lo indica, el casquillo único utiliza solo un elemento de casquillo para proporcionar funciones de sellado y agarre. Esta férula generalmente está diseñada con un borde delantero afilado que muerde el tubo mientras su superficie exterior sella contra el cuerpo del conector. Los accesorios de férula simple son simples, tienen menos piezas y, a menudo, tienen un costo menor que los diseños de férula doble. Se utilizan comúnmente en aplicaciones de presión baja a media, como sistemas neumáticos, instrumentación y plomería industrial en general. Sin embargo, la simplicidad tiene un costo: la férula única debe cumplir dos funciones simultáneamente, lo que la hace menos tolerante a los errores de instalación y más sensible al acabado de la superficie del tubo.

Accesorios de doble virola.El accesorio de doble férula es un diseño más sofisticado que separa las funciones de sellado y agarre en dos componentes independientes. La férula frontal está diseñada para sellar contra el cuerpo del conector, mientras que la férula trasera está diseñada para sujetar el tubo. Esta división del trabajo permite optimizar cada férula para su función específica. La férula frontal se puede fabricar con un material más blando para un mejor sellado, mientras que la férula trasera puede ser más dura para un mejor agarre. Los accesorios de doble férula se utilizan ampliamente en sistemas hidráulicos de alta presión, como los que se encuentran en equipos de construcción, máquinas de moldeo por inyección y plataformas petrolíferas marinas. Ofrecen una resistencia superior a las vibraciones y son menos sensibles a las variaciones del par de instalación.

Accesorios de férula tipo W.La férula tipo W es un diseño especializado, generalmente fabricado con una aleación de acero inoxidable de alta calidad, con un perfil en forma de "W" distintivo en la sección transversal. Esta forma única permite que la férula absorba la expansión y contracción térmica sin perder su precarga. Los accesorios de férula tipo W se utilizan principalmente en aplicaciones de alta temperatura, como rastreo de vapor, intercambiadores de calor y tuberías de hornos. También se encuentran en sistemas criogénicos donde son comunes las variaciones extremas de temperatura. El diseño tipo W proporciona una distribución de tensiones más uniforme, lo que reduce el riesgo de agrietamiento por corrosión bajo tensión en entornos exigentes.

La siguiente tabla proporciona una descripción comparativa de los tres tipos principales de accesorios de férula.

¿Qué especificaciones técnicas definen un conector de férula de alta calidad?

La actuación de unAjuste de virolaestá determinado por una combinación de selección de materiales, precisión geométrica y tratamiento de superficie. Un casquillo mal fabricado fallará prematuramente, mientras que un casquillo de alta calidad puede proporcionar décadas de servicio confiable. Comprender las especificaciones técnicas que definen un conector de férula de alta calidad es esencial para ingenieros, profesionales de adquisiciones y equipos de mantenimiento que deben seleccionar el componente adecuado para su aplicación.

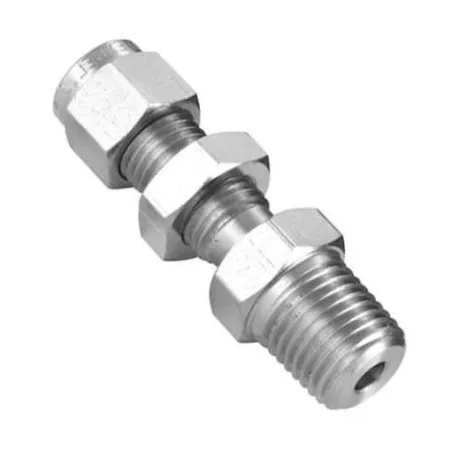

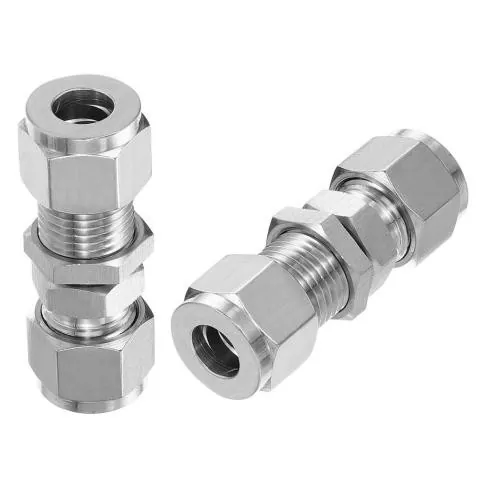

En nuestra fábrica, fabricamos accesorios de férula que cumplen con los más altos estándares de la industria. Nuestros productos de accesorios de férula están disponibles en varios materiales, incluidos acero inoxidable 316L, latón y acero al carbono, con tratamientos de superficie que van desde pasivación hasta niquelado no electrolítico. La siguiente tabla proporciona un desglose detallado de las especificaciones técnicas clave de nuestra gama de accesorios de férula.

Uno de los parámetros más críticos es la dureza de la superficie de la férula. La férula debe ser más dura que el tubo que sujeta, pero no tanto como para volverse quebradiza. Nuestro conector de férula está tratado térmicamente para lograr una dureza superficial de 58-62 HRC, lo que proporciona el equilibrio óptimo entre mordida y dureza. La rugosidad superficial de las superficies de sellado también es crítica. Una superficie demasiado rugosa no sellará adecuadamente, mientras que una superficie demasiado lisa puede no proporcionar suficiente fricción para que la férula "muerda" el tubo. Mantenemos una rugosidad superficial de 0,4-0,8 µm en nuestras superficies de sellado, que ha demostrado ser el rango óptimo para el sellado.

Además de estas especificaciones estándar, ofrecemos varias opciones personalizadas para casquillos, incluidos materiales especiales (p. ej., Inconel, Monel para entornos corrosivos) y recubrimientos especiales (p. ej., revestimiento de PTFE para reducir la fricción). Nuestro equipo de ingeniería está disponible para ayudarlo a seleccionar las especificaciones de conector de férula adecuadas para su aplicación específica.

¿Cómo instalar y solucionar problemas correctamente en un conector de férula?

Incluso la más alta calidadAjuste de virolafallará si no se instala correctamente. La instalación adecuada es una habilidad que todo técnico e ingeniero de mantenimiento debe dominar. El proceso es sencillo pero requiere atención al detalle en cada paso. La siguiente tabla describe los cinco pasos esenciales para instalar correctamente un conector de férula.

A pesar de una instalación cuidadosa, pueden surgir fugas y otros problemas. Al solucionar problemas de un conector de férula, es útil seguir un proceso sistemático. A continuación se muestra una guía simplificada de solución de problemas.

• Fuga detectada durante la instalación inicial:Verifique la cuadratura del tubo y la profundidad de inserción. Un tubo mal cortado o una inserción incompleta es la causa más común de fugas iniciales. Vuelva a instalarlo con un conector de férula nuevo.
• Fuga detectada después de un período de funcionamiento:Verifique el torque de la tuerca. La vibración puede hacer que la tuerca retroceda. Volver a apretar la tuerca puede resolver el problema. Si la fuga persiste, inspeccione la férula en busca de daños. Es posible que un casquillo se haya apretado demasiado durante la primera instalación, lo que provocó una deformación excesiva.
• El tubo se puede girar o sacar:La férula no ha sujetado suficientemente el tubo. Esto suele deberse a un apriete insuficiente o al uso de un tubo con una dureza incorrecta. Verifique el torque y verifique que el material del tubo sea compatible con las especificaciones del casquillo.
• La virola está visiblemente agrietada o rota:Esto suele deberse a un ajuste excesivo o a un defecto del material. Reemplace el conector de férula con una unidad nueva y verifique el torque para asegurarse de que no exceda el valor recomendado.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Se puede reutilizar un casquillo después de apretarlo?

Respuesta: Generalmente, un conector de férula no está diseñado para ser reutilizado. La férula sufre una deformación plástica permanente cuando se comprime, y la mordida que hace en el tubo es un evento único. No se recomienda reutilizar una férula en un tubo nuevo o en una nueva ubicación, ya que no formará el mismo sello y agarre confiable. En algunos casos, si el racor sólo se ha apretado ligeramente (y la férula aún no ha mordido el tubo), es posible reposicionarlo, pero esto corre por cuenta y riesgo del instalador. Nuestra fábrica recomienda reemplazar la virola y la tuerca cada vez que se desmonta la conexión del tubo, para garantizar un sellado a prueba de fugas.

Pregunta 2: ¿Cómo puedo saber si un casquillo está lo suficientemente apretado sin una llave dinamométrica?

Respuesta: Si bien una llave dinamométrica es la herramienta preferida para un apriete consistente y preciso, no siempre está disponible. Un método alternativo es el método del "recuento de turnos". Una vez que la tuerca esté apretada a mano, marque un punto de referencia y luego apriétela de 1/4 a 1/2 vuelta adicional, según el tamaño y el material del accesorio. Para un conector de tubo de 1/4", un 1/4 de vuelta después de apretarlo a mano suele ser suficiente; para un conector de 1/2", puede ser 1/2 vuelta. Sin embargo, este método es menos preciso y depende de la sensación del instalador. Recomendamos encarecidamente utilizar una llave dinamométrica y los valores de torsión especificados por el fabricante, especialmente en aplicaciones de alta presión o críticas para la seguridad.

Pregunta 3: ¿Son los accesorios de férula adecuados para tubos de acero inoxidable?

Respuesta: Sí, el conector de férula se usa ampliamente con tubos de acero inoxidable. Sin embargo, el material del tubo debe ser compatible con el material del casquillo. La férula debe ser más dura que el tubo para crear la mordida necesaria. Para tubos de acero inoxidable, recomendamos utilizar un casquillo fabricado con una aleación de acero inoxidable con una dureza mayor que la del tubo. Nuestra fábrica ofrece accesorios de férula diseñados específicamente para usar con tubos de acero inoxidable, con un tratamiento térmico optimizado para garantizar un agarre seguro y un sellado confiable. Si hay una discrepancia significativa en la dureza, es posible que la férula no sujete correctamente el tubo o que el tubo se dañe.

Pregunta 4: ¿Cuál es la presión más alta que puede soportar un conector de férula?

Respuesta: La presión de trabajo máxima de un conector de férula depende de varios factores: el diámetro del tubo, el material de la férula y del cuerpo del conector, y el tipo de diseño (férula simple versus férula doble). Nuestro conector de férula doble para tubos de hasta 1" de diámetro está clasificado para presiones de trabajo de hasta 630 bar (9100 psi). Para diámetros más grandes o presiones más altas, hay diseños especiales disponibles. Consulte siempre la tabla de clasificación de presión del fabricante para conocer el modelo y tamaño específicos. Es esencial garantizar que la clasificación del conector de férula exceda la presión máxima del sistema más un margen de seguridad.

Pregunta 5: ¿Por qué mi casquillo tiene fugas incluso después de apretarlo correctamente?

Respuesta: Una fuga en un conector de férula correctamente apretado puede deberse a varios factores que pueden no ser inmediatamente obvios. Las causas más comunes son: una superficie del tubo rayada o dañada debajo del casquillo (a menudo por desechos o manipulación); un tubo que no es perfectamente redondo (especialmente si se cortó con una sierra para metales en lugar de con un cortatubos); una dureza del tubo incorrecta (la férula no puede morder un tubo demasiado duro); o una superficie de sellado dañada o contaminada en el propio cuerpo del racor. Además, si el accesorio se ha desmontado y vuelto a montar sin sustituir el casquillo, la deformación original no se repetirá, provocando una fuga. Nuestra fábrica recomienda que inspeccione cuidadosamente el tubo en busca de daños y que siempre utilice un conector de férula nuevo al reinstalar las conexiones para evitar fugas.

Acerca del fabricante

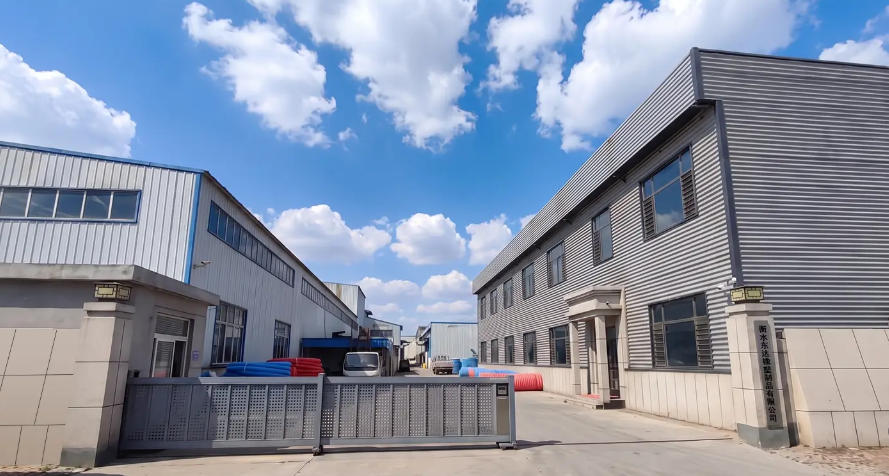

Hengshui Dongda Productos de caucho y plástico Co., Ltd.está ubicada en el condado de Jing, provincia de Hebei, el corazón de la reconocida industria del caucho y el plástico de China, aprobada por la Asociación de la Industria del Caucho de China en 2007. Con un conveniente acceso al transporte a través de la autopista Beijing-Fuzhou y las carreteras nacionales, la compañía se ha convertido en un fabricante profesional de conjuntos de mangueras de alta y baja presión, cintas transportadoras, cilindros hidráulicos, mangueras metálicas, juntas de nailon, rodillos y diversos productos de caucho y plástico.

Nuestros productos de accesorios de férula están diseñados para ofrecer resistencia a alta presión, radio de curvatura pequeño, rendimiento antifatiga sólido y vida útil prolongada. Se aplican ampliamente en los sectores de maquinaria de ingeniería, petróleo, minería de carbón, energía eléctrica, metalurgia, industria química, construcción naval y transporte, obteniendo un alto reconocimiento de los clientes tanto a nivel nacional como internacional.

Agradecemos sinceramente los valiosos comentarios y el apoyo de amigos y clientes de todo el mundo. Se invita a los usuarios nacionales y extranjeros a realizar consultas y discutir la cooperación. Estamos comprometidos a brindar un servicio satisfactorio y soluciones confiables para todas sus necesidades de conexión.

Conclusión

El conector de férula puede ser un componente pequeño, pero su papel en la integridad y confiabilidad de los sistemas de energía hidráulica es enorme. Desde la forma en que se deforma para crear un sello y agarre, hasta la elección del material y el tratamiento térmico que define su rendimiento, el conector de férula es una obra maestra de ingeniería que a menudo pasa desapercibida hasta que falla. Comprender cómo funciona, qué tipos están disponibles y cómo instalarlo correctamente es esencial para cualquiera que trabaje con sistemas de conexión de tubos.

En JIDONGDA, estamos comprometidos a proporcionar accesorios de férula de alta calidad que cumplan con los exigentes requisitos de la industria moderna. Nuestros productos están diseñados y fabricados con los más altos estándares, lo que garantiza un rendimiento confiable en las condiciones más desafiantes. Si está buscando una solución confiable de ajuste de férulas para su aplicación, lo invitamos a contactarnos. Nuestro equipo de profesionales experimentados está listo para ayudarlo con la selección de productos, soporte técnico y soluciones personalizadas. Póngase en contacto con Hengshui Dongda Rubber & Plastic Products Co., Ltd. hoypara una consulta o para solicitar un presupuesto. Permítanos ayudarle a construir una conexión en la que pueda confiar.
