Manguera de metal flexible corrugado

La serie de mangueras de metal flexible corrugado JIDONGDA está construida alrededor de un fuelle de acero inoxidable de paredes delgadas. Su estructura corrugada única proporciona flexibilidad tanto en dirección axial como lateral al tiempo que conserva las ventajas inherentes del metal: resistencia a altas temperaturas, presión y corrosión. Más allá de simplemente transportar el medio de trabajo, el valor clave del producto radica en su capacidad para compensar la expansión térmica, aislar las vibraciones mecánicas y corregir desalineaciones de la instalación. Sirve como un componente de seguridad esencial, permitiendo conexiones flexibles dentro de sistemas de tuberías industriales rígidos y diseñado para un funcionamiento continuo y de servicio pesado.

Características de diseño del producto

JIDONGDA emplea una tecnología de conformado sin costuras que garantiza la estabilidad estructural y una estanqueidad superior. El conjunto central consta de cuatro capas, con opciones de refuerzo personalizado:

1. Elemento corrugado

Fabricada a partir de una sola hoja de acero inoxidable (grado 304 o 316L), esto elimina los riesgos asociados con las uniones soldadas y mejora significativamente la flexibilidad y compatibilidad de la manguera con diversos medios.

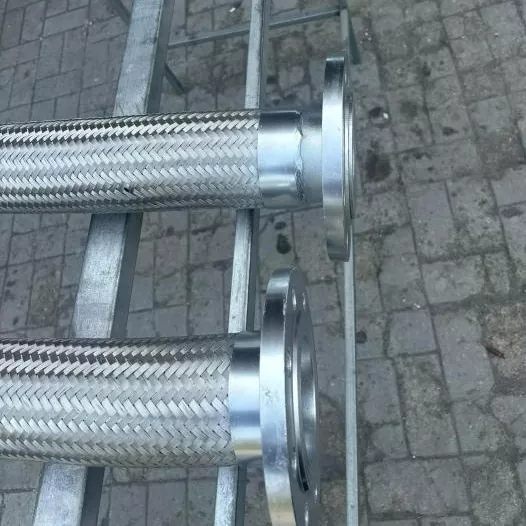

2. Capa de Refuerzo (Trenza Metálica)

Una funda exterior de malla de alambre (acero inoxidable) que limita eficazmente el alargamiento, distribuye las cargas de presión y aumenta la resistencia general a la presión.

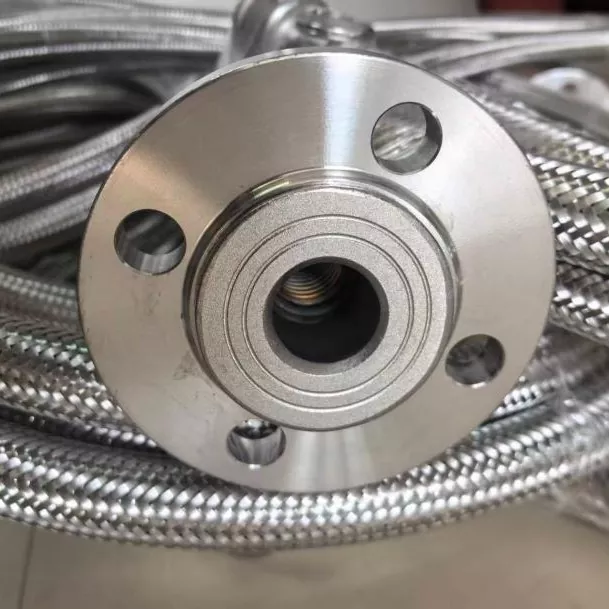

3. Sistema de conexión final

Admite varios tipos de conexiones (bridas, roscadas, accesorios de compresión y juntas soldadas), lo que permite la integración en una amplia gama de sistemas de tuberías.

4. Capa protectora opcional

Hay opciones de refuerzo de protección especiales disponibles para condiciones operativas exigentes (por ejemplo, entornos marinos, manipulación de sustancias agresivas o aplicaciones de alta temperatura).

Áreas de aplicación clave

La Manguera Metálica Flexible Corrugada se adapta a diversos escenarios de tuberías industriales, ofreciendo alta versatilidad y practicidad:

1. Sistemas de compensación de vibración de tuberías industriales: Absorbe la expansión y contracción térmica mientras amortigua la vibración del equipo durante la operación;

2. Industria petroquímica: Adecuado para transportar medios corrosivos y proporcionar conexiones flexibles en tuberías de proceso;

3. Sistemas de generación de energía: Se utilizan para reducir y compensar vibraciones en calderas, intercambiadores de calor y tuberías de circulación de refrigeración;

4. Ingeniería marina: aísla la vibración en las tuberías a bordo y resiste la corrosión causada por la niebla salina en ambientes marinos;

5. Equipo metalúrgico de alta temperatura: Adecuado para hornos de alta temperatura y conexiones de tuberías sujetas a temperaturas altas y bajas alternas;

6. Construcción de sistemas HVAC: Proporciona conexiones flexibles en sistemas HVAC, reduciendo la vibración y el ruido de las tuberías.

Ejemplos de aplicaciones prácticas

Ejemplo 1: Proyecto de tuberías de proceso de alta temperatura en una refinería de petróleo costera

Una refinería de petróleo costera enfrentó problemas con frecuentes desplazamientos térmicos y fugas en conexiones de bridas en tuberías de petróleo y gas de alta temperatura causadas por fluctuaciones prolongadas de temperatura. El proyecto utiliza una manguera metálica flexible corrugada de acero inoxidable JIDONGDA 316L, que compensa eficazmente la deformación térmica y resiste la corrosión por sulfuro. El sistema funcionó de forma continua durante cinco años sin fugas, lo que redujo significativamente la frecuencia de las paradas por mantenimiento y mejoró la estabilidad de la línea de producción.

Ejemplo 2: Proyecto de mejora de tuberías para un gran buque portacontenedores

La tubería de refrigeración del motor principal de un buque de navegación oceánica sufrió grietas en las paredes y una vida útil reducida debido a la vibración constante. Para abordar este problema, se instalaron mangueras corrugadas JIDONGDA hechas a medida, con trenzado de doble capa y un revestimiento anticorrosión de grado marino. Esta solución eliminó eficazmente la resonancia de las tuberías y aseguró la resistencia a la corrosión contra la niebla salina marina, extendiendo la vida útil de las tuberías de tres años a más de diez años.

Características clave del producto

1. Diseño corrugado altamente flexible con excelentes capacidades de deformación axial y lateral, adecuado para condiciones de instalación desafiantes;

2. Resistencia térmica excepcional, capaz de soportar cargas térmicas cíclicas extremas;

3. Alta resistencia a la corrosión, compatible con el transporte de la mayoría de los medios industriales;

4. Amortiguación efectiva de vibraciones y compensación de desplazamiento, lo que reduce la tensión dentro del sistema de tuberías;

5. Construcción estable y duradera, diseñada para un funcionamiento continuo a largo plazo en entornos industriales;

6. Sellado de conexión confiable, que reduce significativamente el riesgo de fugas en las tuberías.

Opciones de configuración personalizadas

Adaptable a condiciones operativas específicas: construcción totalmente de acero inoxidable 316L, trenzado reforzado de doble capa, diseño antiestático, cubierta de aislamiento térmico, varios tipos de conexión, revestimiento anticorrosión de grado marino, versiones para temperaturas ultraaltas (superiores a 600 °C) y diseños reforzados al vacío.

Ventajas clave del producto

1. Conexión flexible totalmente metálica, que ofrece una confiabilidad significativamente mayor que las mangueras de caucho tradicionales y elimina problemas relacionados con el envejecimiento o fallas;

2. Capacidades integradas de compensación de desplazamiento y amortiguación de vibraciones, adaptables a condiciones complejas de tuberías;

3. Resiste temperaturas y presiones extremas; adecuado para una amplia gama de aplicaciones;

4. Cumple con los principales estándares industriales y es de aplicación universal en diversas industrias;

5. Diseño con alto factor de seguridad que garantiza un funcionamiento estable y un riesgo controlado;

6. Ampliamente utilizado a nivel mundial en diversos escenarios con un historial comprobado en aplicaciones industriales.

Preguntas frecuentes

P1: ¿Cómo elijo entre mangueras de metal flexible corrugado 304 y 316L? ¿Cuál es la diferencia?

El grado 316L contiene molibdeno, lo que proporciona una mayor resistencia a los iones cloruro, ácidos, álcalis y sulfuros; está diseñado específicamente para entornos altamente corrosivos, como entornos marinos/costeros o plantas de procesamiento químico. JIDONGDA puede proporcionar recomendaciones precisas de selección de materiales basadas en el entorno operativo, la temperatura y las condiciones de servicio específicas.

P2: ¿Puede el producto soportar altas temperaturas y alta presión simultáneamente?

R: Sí, está diseñado para funcionar en condiciones simultáneas de alta temperatura y alta presión; sin embargo, tenga en cuenta que la presión de trabajo permitida del material disminuye a medida que aumenta la temperatura. Por lo tanto, los parámetros operativos deben ajustarse (reducirse) de acuerdo con las normas cuando se utilizan en entornos de alta temperatura. Para condiciones de temperatura ultra alta (superior a 600 °C) y alta presión, recomendamos utilizar la versión especializada de temperatura ultra alta de JIDONGDA para garantizar la seguridad operativa a largo plazo.

P3: ¿Cuál es la vida útil del producto y qué elementos requieren inspección periódica?

R: La vida útil depende de las condiciones de funcionamiento; Cuando se utiliza en sistemas de calefacción estándar, el producto tiene una vida útil de 10 a 15 años; sin embargo, para las tuberías conectadas a equipos que generan vibraciones de alta frecuencia, se recomienda el reemplazo cada 3 a 5 años y las inspecciones anuales. Durante las inspecciones programadas, se debe prestar especial atención a cuestiones como el desgaste del trenzado, la deformación del cuerpo de la manguera, la corrosión en los puntos de conexión y las fugas de fluido; Se requiere reemplazo inmediato si se detecta algún daño.
