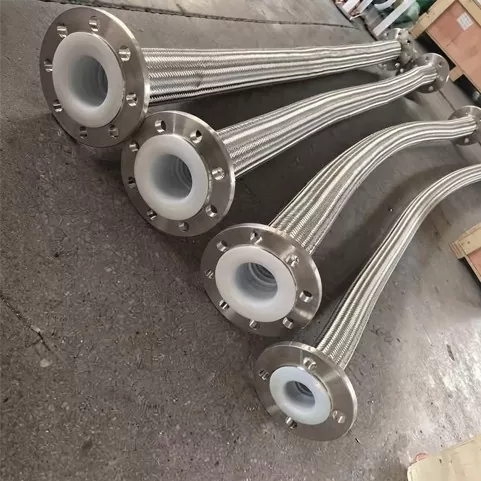

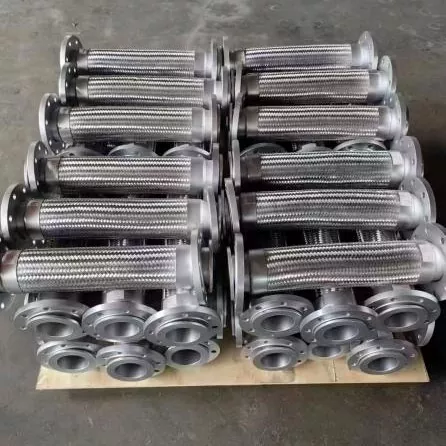

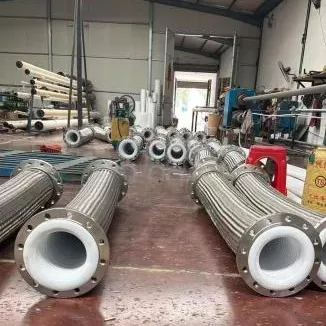

Manguera metálica flexible

La manguera metálica flexible JIDONGDA sirve como componente clave para la compensación flexible en sistemas de tuberías industriales. Su diseño incorpora un fuelle de acero inoxidable, una trenza metálica y conexiones finales versátiles, abordando de manera efectiva necesidades como la compensación de expansión y contracción térmica, la amortiguación de vibraciones y el transporte de medios desafiantes. Superando a las mangueras tradicionales, este producto funciona de manera confiable en condiciones difíciles, incluidas temperaturas extremas, alta presión y exposición a ácidos y álcalis, y es adecuado para el transporte seguro de fluidos a alta temperatura, vapor, gases industriales y productos químicos, lo que garantiza una conexión segura entre tuberías estacionarias y equipos móviles.

Construcción del producto

La manguera metálica flexible JIDONGDA presenta un diseño modular diseñado con precisión; comprende componentes centrales robustos y permite la adición de elementos de refuerzo para cumplir con requisitos operativos específicos:

1. Fuelles de acero inoxidable (componente central)

Fabricado a partir de una sola pieza (acero inoxidable 304 o 316L), ofrece una excelente flexibilidad y resistencia a alta presión, sirviendo como conducto interno a prueba de fugas para el medio de trabajo.

2. Trenza metálica de doble capa

Una densa trenza exterior de alambre de acero inoxidable mejora la resistencia a la presión y la seguridad contra explosiones, limita la expansión o flexión excesiva y brinda protección contra daños mecánicos externos.

3. Conexiones finales versátiles

Compatible con bridas, conexiones roscadas y acoplamientos de liberación rápida; Estos cumplen con los estándares comunes de sistemas de tuberías, lo que garantiza una integración perfecta con varios tipos de equipos industriales.

4. Capa protectora adicional

Se pueden aplicar recubrimientos protectores para mejorar la resistencia al desgaste abrasivo, la corrosión severa o la niebla salina, extendiendo así la vida útil del producto.

Áreas de aplicación y ejemplos de implementación

1. Áreas de aplicación primaria

Amplia compatibilidad con sistemas industriales de alta temperatura, plantas petroquímicas, equipos de generación de energía, maquinaria marina, instalaciones metalúrgicas y sistemas HVAC; Cubre la mayoría de los casos de uso para conexiones flexibles en tuberías industriales.

2. Ejemplos prácticos de implementación

Ejemplo 1: Modernización de tuberías de calderas de alta temperatura en una central térmica

En una central térmica de 25 MW, las tuberías rígidas tradicionales fueron reemplazadas por mangueras metálicas de temperatura ultra alta JIDONGDA (en las secciones de salida de vapor de la caldera). Clasificados para una temperatura de funcionamiento de 600 °C, estos productos compensan eficazmente la expansión y contracción térmica mientras aíslan la vibración del equipo. Después de tres años de operación continua sin fugas ni fallas, la frecuencia del mantenimiento programado se redujo significativamente y los costos de operación y mantenimiento de la planta disminuyeron en un 42%.

Ejemplo 2: Proyecto de tuberías para construcción naval. Un astillero costero seleccionó mangueras metálicas flexibles de acero inoxidable 316L JIDONGDA con un revestimiento anticorrosión para los sistemas hidráulicos y de refrigeración del motor principal. Gracias a un revestimiento anticorrosión especial de grado marino, las mangueras son resistentes a la niebla salina. Después de dos años de servicio marítimo, no se detectó óxido ni aflojamiento de las conexiones, lo que resolvió eficazmente el problema de la corta vida útil típicamente asociada con las mangueras estándar en entornos marinos.

Características clave del producto

1. Amplio rango de temperatura: adecuado para condiciones extremas, desde temperaturas criogénicas hasta temperaturas ultraaltas que superan los 600 °C;

2. Excelente flexibilidad y capacidad de compensación: absorbe desplazamientos multidireccionales de tuberías y vibraciones de equipos;

3. Trenzado reforzado de doble capa: resistencia a alta presión y protección confiable contra explosiones;

4. Construcción de acero inoxidable: resistente a ácidos, álcalis y niebla salina; compatible con diversos medios químicos agresivos;

5. Resistencia a la fatiga: diseñado para operaciones industriales continuas y a largo plazo;

6. Diseño totalmente soldado y a prueba de fugas: reduce significativamente el riesgo de fugas en las tuberías y fallas del sistema.

Opciones de personalización

Hay ocho opciones de personalización disponibles para cumplir con requisitos específicos: construcción de acero inoxidable 316L, trenzado reforzado para aplicaciones de alta presión, diseño antiestático, chaquetas de aislamiento térmico, varios tipos de conexión, versiones para temperaturas ultraaltas, diseños resistentes al vacío y revestimientos anticorrosión de grado marino.

Ventajas clave del producto

1. Construcción totalmente metálica adecuada para operación en ambientes industriales extremos (altas temperaturas y presiones);

2. Excelente flexibilidad y capacidades de compensación, abordando eficazmente los problemas de vibración y deformación de las tuberías;

3. Diseño estandarizado y versátil que garantiza una amplia aplicabilidad en diversas industrias y compatibilidad con equipos de los principales fabricantes mundiales;

4. Diseño de alta durabilidad que garantiza un rendimiento estable y una baja tasa de fallas;

5. Desempeño probado: numerosos proyectos exitosos y adopción generalizada en el mercado industrial global.

Preguntas frecuentes

Pregunta 1: ¿Cómo elijo entre acero inoxidable 304 y 316L para mangueras metálicas JIDONGDA?

Respuesta: El acero inoxidable de grado 304 ofrece un equilibrio óptimo entre costo y rendimiento y es adecuado para ambientes moderadamente corrosivos (por ejemplo, sistemas HVAC, vapor estándar, agua dulce, gases comunes). El acero de grado 316L contiene molibdeno, lo que proporciona una mayor resistencia a ácidos, álcalis, iones de cloruro y agua de mar; está diseñado específicamente para entornos agresivos (procesamiento químico, aplicaciones marinas y áreas costeras expuestas a niebla salina).

P2: ¿Se pueden utilizar las mangueras metálicas flexibles JIDONGDA en sistemas de tuberías de vacío?

Respuesta: Sí. Las mangueras metálicas especializadas resistentes al vacío de nuestra marca cuentan con fuelles más gruesos y trenzado denso, lo que previene eficazmente el colapso (deformación) de la manguera bajo presión negativa. Son adecuados para sistemas de vacío (por ejemplo, destilación al vacío, recubrimiento al vacío, almacenamiento de líquidos criogénicos) y pueden fabricarse a medida con bridas herméticas al vacío.

Pregunta 3: ¿Cuál es la vida útil del producto en funcionamiento industrial continuo y cuáles son las recomendaciones de mantenimiento?

Respuesta: Cuando se opera dentro de los parámetros nominales, el producto tiene una vida útil de 3 a 8 años (esto puede variar ligeramente dependiendo de la corrosividad del medio operativo). Recomendaciones de mantenimiento: evite dañar la trenza con objetos punzantes durante la instalación y evite estrictamente torcer el cuerpo de la manguera o doblarlo más allá del radio de curvatura mínimo permitido. Cuando se opera en condiciones de alta temperatura y alta presión, verificar periódicamente el apriete de las conexiones (cada seis meses) puede extender significativamente la vida útil del equipo.
