¿Cómo puede una manguera de caucho con bridas de gran diámetro reforzada con alambre mejorar la eficiencia de transferencia de materiales de servicio pesado?

JIDONGDAproporciona elManguera de caucho con bridas de gran diámetro reforzada con alambrepara aplicaciones industriales exigentes de succión y descarga donde la estabilidad estructural, las conexiones confiables y la transferencia de materiales de alto volumen son esenciales. Diseñada para transportar agua, lodo, lodo, arena y materiales minerales compatibles, esta manguera flexible combina una estructura de caucho multicapa, refuerzo de alambre de acero en espiral y conexiones de brida personalizables para abordar los desafíos prácticos de la minería, el dragado y los sistemas de bombeo industriales.

Una manguera de caucho con bridas de gran diámetro reforzada con alambre está diseñada para mantener su forma durante las operaciones de succión y al mismo tiempo soportar los requisitos de presión de las aplicaciones de descarga. Su refuerzo de alambre de acero en espiral ayuda a resistir la deformación interna bajo presión negativa, mientras que las capas de caucho protegen la manguera y se adaptan a los diferentes medios transportados. Los extremos con bridas simplifican la integración con bombas, equipos de dragado y tuberías fijas. Esta guía explica la estructura de la manguera, el principio de funcionamiento, las aplicaciones industriales, los criterios de selección y las prácticas de mantenimiento para ayudar a los equipos de ingeniería a especificar una solución adecuada para sus condiciones operativas.

Tabla de contenido

1. ¿Qué es una manguera de caucho con bridas de gran diámetro reforzada con alambre?
2. ¿Cómo funciona su estructura reforzada?
3. ¿Cuáles son las principales ventajas de rendimiento?
4. ¿Qué industrias se benefician de esta manguera?
5. ¿Cómo se compara con otros tipos de mangueras?
6. ¿Cómo se elige la manguera adecuada?
7. ¿Qué prácticas de instalación y mantenimiento son importantes?
8. Preguntas frecuentes
9. Conclusión y consulta del producto

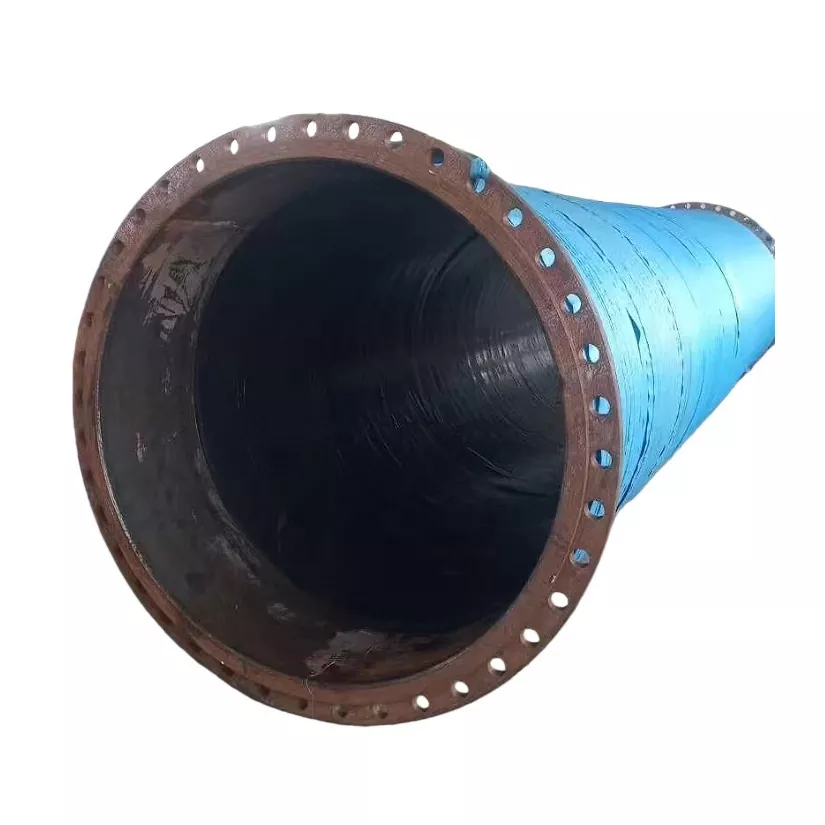

¿Qué es una manguera de caucho con bridas de gran diámetro reforzada con alambre?

Una manguera de caucho con bridas de gran diámetro reforzada con alambre es un componente de tubería flexible diseñado para mover volúmenes sustanciales de líquidos y mezclas sólido-líquido compatibles. Es particularmente útil cuando las tuberías rígidas convencionales son difíciles de instalar, el equipo requiere conexiones flexibles o la tubería debe funcionar tanto en condiciones de succión como de descarga.

La característica definitoria es el alambre de acero en espiral incrustado dentro de la pared de la manguera. A diferencia de una manguera de caucho que se basa únicamente en su cuerpo elastomérico y refuerzo textil, esta construcción agrega soporte circunferencial para ayudar a la manguera a resistir la presión externa durante la operación de vacío.

JIDONGDA desarrolla esta manguera para aplicaciones que involucran:

• Transferencia de agua y manipulación de fluidos industriales.
• Transporte de lodos, lodos, arenas y materiales minerales.
• Sistemas de dragado y remoción de sedimentos.
• Operaciones de minería y procesamiento de áridos.
• Conexiones flexibles entre bombas, equipos y tuberías.

Para los compradores que evalúan diferentes configuraciones, la página de productos de mangueras reforzadas con alambre de JIDONGDA proporciona un punto de partida para revisar la estructura del producto y las opciones de personalización.

¿Cómo funciona su estructura reforzada?

El rendimiento de una manguera industrial de gran diámetro depende de la función coordinada de sus compuestos de caucho, capas de refuerzo, estructura de alambre de acero y conexiones finales. Cada componente aborda un requisito operativo diferente.

1. Capa interior de goma

El tubo interior contacta directamente con el material transportado. Su compuesto debe seleccionarse de acuerdo con las propiedades químicas del medio, las características de las partículas y la temperatura de funcionamiento. Para lodos o arena abrasivos, un compuesto de caucho resistente al desgaste formulado adecuadamente puede ayudar a reducir la erosión interna y las fallas prematuras.

2. Capas de refuerzo de alta resistencia

La tela u otras capas de refuerzo especificadas proporcionan resistencia estructural adicional y ayudan a que la manguera resista la presión interna durante la descarga. Su disposición y especificaciones deben corresponder a la presión de trabajo y las condiciones de servicio previstas.

3. Refuerzo de alambre de acero en espiral

El alambre de acero integrado forma una estructura de soporte alrededor de la circunferencia de la manguera. Durante la succión, la presión atmosférica externa puede empujar hacia adentro una manguera con un soporte inadecuado. El refuerzo en espiral ayuda a preservar el paso del flujo interno y reducir el riesgo de aplastamiento o colapso.

4. Cubierta protectora exterior de goma

La capa exterior ayuda a proteger la manguera contra la abrasión externa, impactos, exposición a la intemperie y daños mecánicos. El compuesto de cobertura adecuado depende del entorno de instalación y de la exposición prevista.

5. Conexiones finales con bridas

Los extremos con bridas permiten que la manguera se conecte con bombas, equipos de dragado y secciones de tubería fijas compatibles. JIDONGDA puede configurar las dimensiones de las bridas y las disposiciones de conexión de acuerdo con las normas aplicables o los dibujos del cliente, sujeto a confirmación técnica.

¿Cuáles son las principales ventajas de rendimiento?

Estabilidad mejorada bajo presión negativa

La resistencia al vacío es una razón clave para especificar una manguera de caucho con bridas de gran diámetro reforzada con alambre. El alambre de acero en espiral ayuda a mantener la sección transversal de la manguera durante la succión, lo que favorece un flujo de material más estable. El rendimiento real del vacío depende del espaciado de los cables, el diámetro de la manguera, el diseño del refuerzo, la longitud, las condiciones de flexión y la presión de funcionamiento.

Soporte para operaciones de succión y descarga

Muchos sistemas de transferencia industriales requieren una manguera para manejar la presión negativa durante la succión y la presión positiva durante la descarga. Una construcción adecuadamente especificada aborda ambas condiciones a través de su sistema de refuerzo combinado. Los compradores deben verificar los límites nominales para cada modo de funcionamiento en lugar de asumir que la idoneidad de uno garantiza la idoneidad del otro.

Transferencia de materiales de alto volumen

Un diámetro interno grande puede acomodar caudales sustanciales cuando la manguera tiene el tamaño correcto para la bomba y el sistema. La selección adecuada del diámetro ayuda a equilibrar los requisitos de flujo, la velocidad, la pérdida de presión y las características del material transportado.

Integración de equipos flexibles

La construcción de caucho se adapta al movimiento y ayuda a conectar equipos que pueden no alinearse perfectamente con una tubería rígida. Las conexiones bridadas también proporcionan una interfaz práctica para la instalación, inspección y reemplazo cuando están diseñadas para el equipo acoplado.

Configuración específica del proyecto

El diámetro, la longitud, el compuesto de caucho, la estructura de refuerzo y la configuración de la brida de la manguera se pueden considerar en conjunto. Esto permite que el conjunto de manguera refleje las condiciones operativas reales en lugar de depender de una especificación genérica.

¿Qué industrias se benefician de esta manguera?

Minería y procesamiento de minerales

Las operaciones mineras con frecuencia mueven lodos abrasivos, relaves y mezclas que contienen minerales entre los equipos de procesamiento y las áreas de almacenamiento designadas. Una manguera adecuada combina un compuesto de caucho interno compatible con un refuerzo diseñado para las condiciones de presión y vacío esperadas.

Dragado y eliminación de sedimentos

Los sistemas de dragado transportan arena, limo, lodo y sedimentos a través de tuberías de succión y descarga. Las mangueras con bridas flexibles pueden conectar bombas y equipos de dragado al mismo tiempo que se adaptan al movimiento de la instalación. La manguera debe seleccionarse teniendo en cuenta la concentración real de sólidos, el tamaño de las partículas, las condiciones de flujo y el entorno marino o de agua dulce.

Manejo de arena y grava

La extracción y el procesamiento de agregados pueden requerir la transferencia de agua mezclada con arena o grava. La resistencia a la abrasión y una velocidad de flujo adecuada son particularmente importantes porque las partículas gruesas pueden acelerar el desgaste en el revestimiento de la manguera, las curvas y las áreas de conexión.

Sistemas de bombeo industriales

Las bombas grandes pueden requerir conexiones flexibles de succión y descarga para adaptarse al movimiento del equipo, simplificar la instalación o aislar algunas vibraciones. Las clasificaciones de presión y vacío de la manguera deben coincidir con el entorno operativo de la bomba, incluidas las condiciones de arranque y parada.

Ingeniería Portuaria y Marina

Las operaciones portuarias y los proyectos marítimos pueden utilizar mangueras de gran diámetro para la transferencia de materiales y conexiones de tuberías. Para estos entornos, los compradores también deben evaluar la exposición externa, la protección contra la corrosión de las bridas, el manejo de cargas y cualquier requisito marino específico del proyecto.

¿Cómo se compara con otros tipos de mangueras?

Las diferentes construcciones de mangueras sirven para diferentes propósitos. La mejor elección depende de la dirección del flujo, las condiciones de presión, el medio transportado y la disposición de conexión requerida.

La comparación es general y no sustituye a los datos específicos del modelo. Los detalles de construcción varían entre los fabricantes y no se debe asumir que ningún tipo de manguera supera a otro en todas las condiciones.

Para conocer los requisitos relacionados, explore las categorías de mangueras de caucho con bridas para dragado de gran diámetro y mangueras de caucho de succión y descarga de gran diámetro de JIDONGDA, cuando estén disponibles.

¿Cómo se elige la manguera adecuada?

Antes de comprar una manguera de caucho con bridas de gran diámetro reforzada con alambre, los equipos de ingeniería y adquisiciones deben definir el servicio real en lugar de seleccionar un producto solo por el diámetro nominal.

1. Identificar el medio transportado

Especifique si la manguera transportará agua limpia, aguas residuales, barro, arena, lodos minerales u otro material. Incluya la composición química, el tamaño de las partículas, la concentración de sólidos y la temperatura. Estos detalles guían la elección del compuesto de caucho interior y la protección contra la abrasión.

2. Confirmar los requisitos de diámetro y flujo

Determine el diámetro interno requerido a partir del caudal objetivo, la pérdida de presión permitida, las características de la bomba y los requisitos de transporte de material. Una manguera demasiado grande o demasiado pequeña puede crear ineficiencias en el sistema o problemas operativos.

3. Establecer límites de presión y vacío

Proporcione la presión de trabajo normal, la presión máxima anticipada, el vacío de succión y cualquier condición transitoria. Solicite calificaciones documentadas para la configuración propuesta. La presión de trabajo y la clasificación de vacío no deben inferirse únicamente de la apariencia o del refuerzo de alambre.

4. Especifique la longitud y el recorrido

Mida la longitud instalada requerida e identifique curvas, movimientos y posiciones de conexión. Respete el radio de curvatura mínimo del fabricante y evite recorridos que provoquen retorcimientos, torsiones, tensiones excesivas o cargas concentradas en las bridas.

5. Haga coincidir el estándar de brida

Confirme el estándar de brida aplicable, el tamaño nominal, la clase de presión, el patrón de orificios para pernos, el revestimiento, el material y la disposición del sellado. Los estándares potenciales incluyen GB, DIN, ANSI, JIS y ASME, pero la compatibilidad debe verificarse con el equipo de acoplamiento exacto y los requisitos del proyecto.

6. Evaluar las condiciones del servicio

Considere la exposición al aire libre, la humedad, la abrasión, el impacto, la corrosión, los ciclos operativos y el acceso previsto para el mantenimiento. Una manguera técnicamente compatible con una protección externa inadecuada o una disposición de conexión incorrecta puede tener aún una vida útil corta.

Para una cotización, prepare la siguiente información:

• Diámetro interno y longitud total de la manguera requerida.
• Medio transportado y temperatura de funcionamiento.
• Presión de trabajo, presión máxima y vacío de succión.
• Estándares de bridas, dimensiones y detalles del equipo de acoplamiento.
• Diseño de instalación, requisitos de curvatura y exposición ambiental.
• Cantidad, requisitos de entrega y documentos de inspección aplicables.

¿Qué prácticas de instalación y mantenimiento son importantes?

La instalación correcta es esencial para lograr el rendimiento previsto de un conjunto de manguera reforzada. Incluso un producto bien diseñado puede fallar prematuramente si se tuerce, se dobla demasiado, no tiene un soporte adecuado o se utiliza fuera de sus límites nominales.

Recomendaciones de instalación

• Inspeccione el cuerpo de la manguera, las caras de la brida y las superficies de sellado antes de la instalación.
• Alinee las bridas coincidentes sin forzar la manguera en su posición.
• Utilice juntas y sujetadores compatibles, apretando los pernos según el procedimiento aplicable.
• Evite la torsión, cargas de tracción excesivas y dobleces más pronunciados que el radio mínimo especificado.
• Proporcione un soporte adecuado donde el peso del conjunto de manguera o las cargas externas puedan tensar las conexiones.
• Verifique los límites de presión y vacío del sistema antes de la puesta en servicio.

Inspección de rutina

• Compruebe si hay grietas, protuberancias, refuerzos expuestos, cortes y deformaciones inusuales.
• Inspeccione las conexiones de brida en busca de fugas, corrosión, sujetadores flojos y sellos dañados.
• Supervise pérdidas de presión inesperadas, flujo reducido o signos de colapso de la succión.
• Revise la abrasión en áreas expuestas a partículas gruesas o contacto repetido.
• Retire del servicio los conjuntos dañados y siga las instrucciones de inspección y reemplazo del fabricante.

Los intervalos de inspección deben reflejar la severidad operativa, la criticidad del sistema y los procedimientos aplicables del sitio. No se puede garantizar una vida útil fija sin considerar el historial real de servicio y mantenimiento.

Preguntas frecuentes

1. ¿Cuál es el objetivo principal del refuerzo con alambre de acero en espiral?

Su propósito principal es proporcionar soporte circunferencial que ayude a la manguera a resistir la deformación hacia adentro bajo presión negativa. Esto es especialmente importante en sistemas de succión de gran diámetro donde el colapso de la manguera puede restringir el flujo.

2. ¿Puede esta manguera soportar tanto la succión como la descarga?

Puede diseñarse para ambas tareas, pero se deben confirmar la presión y el vacío permitidos para la construcción de manguera específica. Los compradores deben solicitar las clasificaciones aplicables en lugar de asumir que todos los modelos tienen los mismos límites de rendimiento.

3. ¿Qué materiales puede transportar una manguera de caucho con bridas de gran diámetro reforzada con alambre?

Dependiendo de su compuesto de caucho y sus especificaciones de ingeniería, se puede utilizar para agua, lodo, lodo, arena y materiales minerales compatibles. Antes de la selección se debe evaluar la compatibilidad química, la abrasividad de las partículas, la temperatura y la concentración de sólidos.

4. ¿Se pueden personalizar las dimensiones de las bridas?

JIDONGDA indica que las configuraciones de bridas se pueden personalizar de acuerdo con estándares reconocidos o dibujos del cliente. Proporcione las dimensiones exactas, el estándar de brida, la clase de presión y los detalles de la conexión de acoplamiento para confirmación técnica.

5. ¿Cómo puedo reducir el desgaste prematuro de las mangueras?

Seleccione un compuesto de caucho interno apropiado, evite restricciones excesivas de flujo, siga el radio de curvatura especificado e inspeccione las áreas de alto desgaste con regularidad. La presión de operación, las características de las partículas transportadas y las condiciones de instalación también deben permanecer dentro de los límites aprobados.

6. ¿Qué información se necesita para solicitar una cotización?

Proporcione el diámetro, la longitud, el medio, la presión de trabajo, los requisitos de vacío, la temperatura, la configuración de la brida, el entorno operativo y la cantidad del pedido de la manguera. Los dibujos o fotografías de las conexiones existentes pueden ayudar a aclarar los requisitos de la interfaz.

7. ¿Cómo sé si una manguera es adecuada para mi proyecto?

Compare las especificaciones de manguera propuestas con las condiciones de operación y requisitos de conexión del proyecto. Confirme las clasificaciones de presión y vacío, la compatibilidad del material, las dimensiones y la documentación de inspección con el fabricante antes de realizar un pedido.

Conclusión: especifique una manguera que se adapte a sus condiciones de funcionamiento

Una manguera de caucho con bridas de gran diámetro reforzada con alambre puede proporcionar una solución efectiva para sistemas exigentes de succión y descarga al combinar una construcción de caucho flexible, refuerzo estructural, soporte de alambre de acero en espiral y conexiones de brida adaptables. Su idoneidad depende de la adaptación del diseño al medio transportado, las condiciones requeridas de flujo, presión y vacío, la geometría de la instalación y el plan de mantenimiento.

JIDONGDA ofrece opciones de personalización para dimensiones de mangueras, estructuras de refuerzo, selección de materiales y configuraciones de bridas para satisfacer diferentes requisitos de transferencia industrial. Para analizar su aplicación, revise los detalles del producto Manguera de caucho con bridas de gran diámetro reforzada con alambre y prepare sus especificaciones técnicas.Contáctenoshoy para analizar los requisitos de su proyecto, solicitar una cotización personalizada e identificar una configuración de manguera adecuada para su sistema de tuberías.
