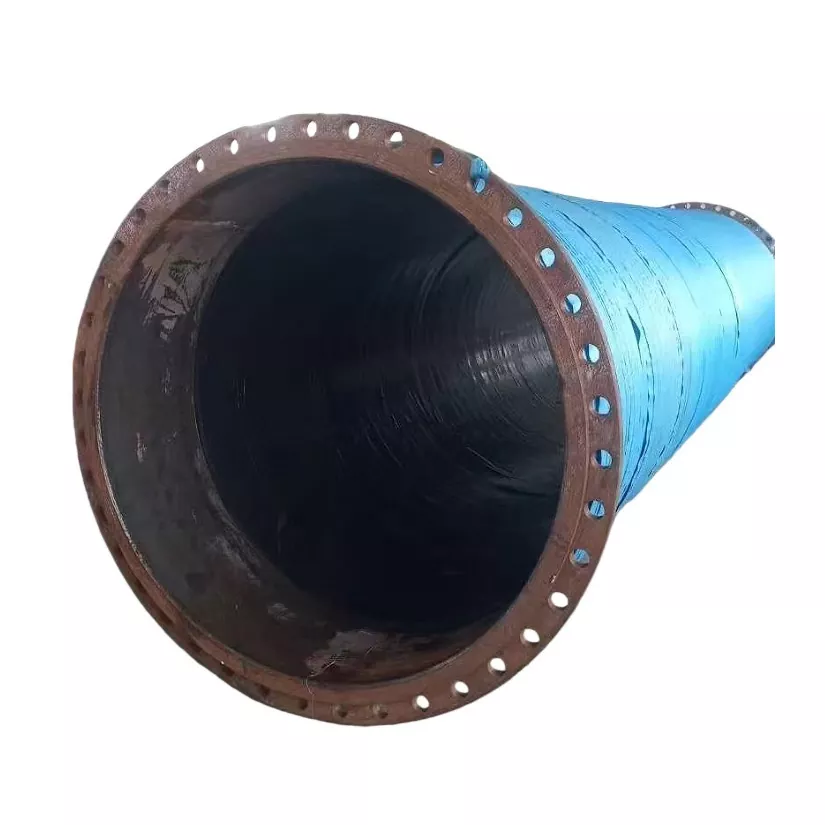

La manguera de caucho con bridas de gran diámetro reforzada con alambre JIDONGDA es una solución de manguera flexible de alta resistencia desarrollada para el transporte de agua, lodos, lodo, arena, materiales minerales y otros medios compatibles en sistemas de tuberías a gran escala.

En comparación con las mangueras de caucho convencionales de gran diámetro, este producto integra una estructura de refuerzo de alambre de acero en espiral en la pared de la manguera para mejorar la estabilidad estructural durante las operaciones de succión. Cuando la manguera funciona bajo presión negativa, la presión atmosférica externa puede hacer que el cuerpo de la manguera se deforme hacia adentro. El esqueleto de alambre de acero integrado ayuda a mantener la forma original de la manguera y favorece un flujo de material estable.

La manguera es adecuada para la conexión entre bombas, equipos de dragado, sistemas de tuberías y otros equipos industriales. Con diámetro, longitud, estructura de refuerzo y configuración de brida personalizables, JIDONGDA ofrece soluciones flexibles para diferentes requisitos de ingeniería.

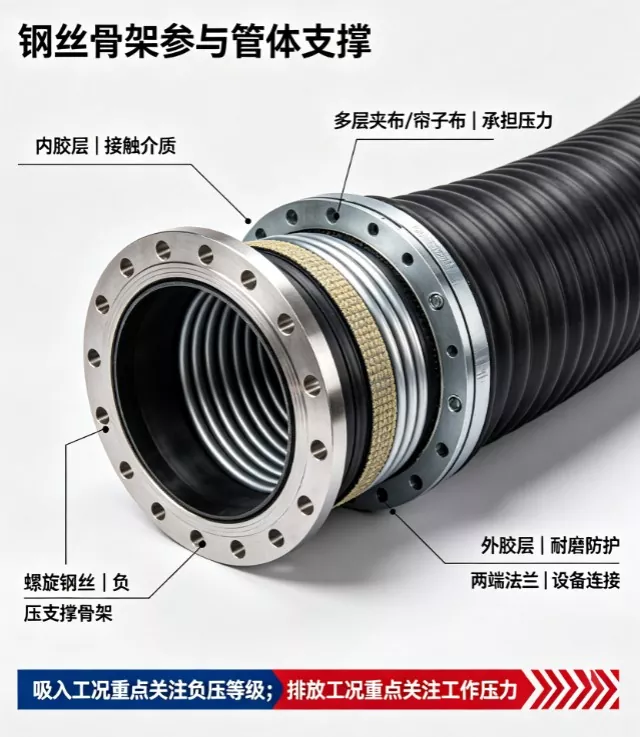

Estructura del producto

La manguera de caucho con bridas de gran diámetro reforzada con alambre JIDONGDA adopta una estructura compuesta de múltiples capas diseñada para aplicaciones exigentes de succión y descarga.

Capa interior de goma

La capa interior está en contacto directo con el medio transportado. Se pueden seleccionar diferentes compuestos de caucho según las características de lodo, arena, partículas minerales, agua y otros materiales para mejorar la resistencia al desgaste y la confiabilidad del servicio.

Capas de refuerzo

Múltiples capas de tela de alta resistencia o materiales de refuerzo brindan resistencia a la presión y resistencia estructural, lo que permite que la manguera resista la presión interna durante las operaciones de descarga.

Capa de refuerzo de alambre de acero en espiral

El alambre de acero en espiral incrustado en la pared de la manguera forma una estructura de soporte continua alrededor de la circunferencia de la manguera. Mejora la resistencia contra la deformación por vacío y ayuda a mantener la sección transversal de la manguera durante las operaciones de succión.

Capa exterior de goma

La cubierta exterior protege la manguera contra el desgaste externo, impactos, condiciones climáticas y daños mecánicos durante el transporte y la instalación.

Extremos bridados

Ambos extremos pueden equiparse con conexiones de brida según los requisitos de la tubería, lo que permite la conexión con bombas, equipos de dragado y sistemas de tuberías fijas.

Función de trabajo del refuerzo de alambre de acero en espiral

Durante el funcionamiento de succión o vacío, las mangueras de gran diámetro están expuestas a la presión atmosférica externa. Sin suficiente soporte estructural, el cuerpo de la manguera puede experimentar deformación hacia adentro, lo que resulta en una reducción de la eficiencia del flujo o incluso el colapso de la manguera.

El alambre de acero en espiral en la manguera de caucho con bridas de gran diámetro reforzada con alambre JIDONGDA actúa como un marco de soporte dentro de la pared de la manguera. Proporciona refuerzo circunferencial, mejora la retención de la forma y ayuda a que la manguera mantenga un funcionamiento estable en condiciones de presión negativa.

La resistencia al vacío real depende de múltiples factores, incluidas las especificaciones del alambre de acero, el espaciado de los alambres, el diámetro de la manguera, las capas de refuerzo, la longitud de la manguera, las condiciones de flexión y el entorno operativo. JIDONGDA puede optimizar la estructura de la manguera de acuerdo con los requisitos específicos del proyecto.

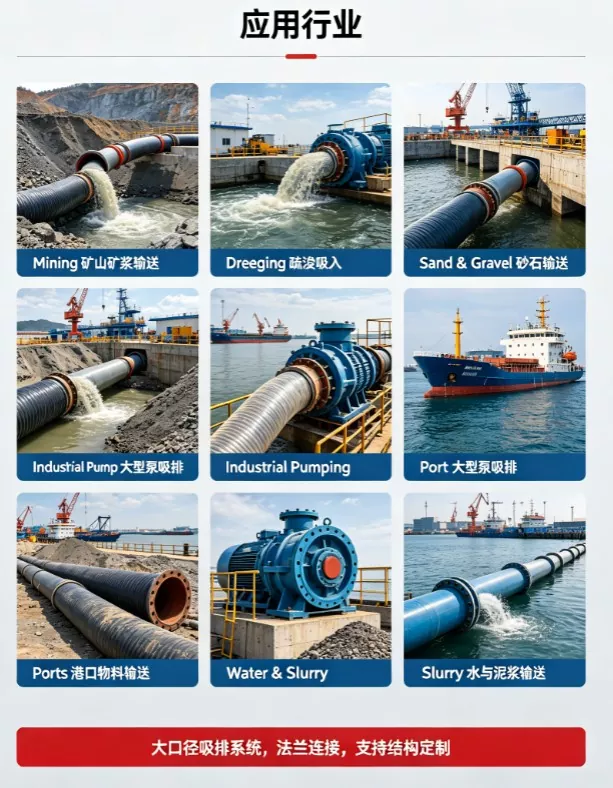

Aplicaciones de productos

Industria Minera

Se utiliza para transporte de lodos, transferencia de relaves y sistemas de procesamiento de minerales donde los materiales abrasivos requieren un rendimiento confiable de la manguera.

Ingeniería de dragado

Se aplica en tuberías de succión de dragas, sistemas de bombeo de lodos y proyectos de ingeniería marina para el transporte de arena, limo y sedimentos.

Transporte de arena y grava

Adecuado para sistemas de extracción de arena, manejo de agregados y transferencia de material sólido de gran volumen.

Sistemas de bombeo industriales

Se utiliza para conexiones de succión y descarga de bombas donde la manguera necesita soportar condiciones tanto de presión como de vacío.

Ingeniería Portuaria y Marina

Aplicado en transferencia de materiales portuarios, conexiones de tuberías marinas y otros proyectos de transporte de fluidos y sólidos a gran escala.

Combinación de productos y accesorios

La manguera de caucho con bridas de gran diámetro reforzada con alambre JIDONGDA se puede suministrar con soluciones de conexión personalizadas de acuerdo con los diferentes sistemas de tuberías.

Configuración de brida

Las bridas se pueden fabricar según estándares internacionales como GB, DIN, ANSI, JIS, ASME o dibujos del cliente. Las dimensiones de conexión se pueden combinar con bombas, tuberías e interfaces de equipos.

Integración de tuberías

La longitud de la manguera, los requisitos de flexión, la posición de la brida y la estructura de refuerzo se pueden considerar en conjunto para garantizar la compatibilidad con el entorno de instalación.

Selección de materiales

El compuesto de caucho interno se puede seleccionar según el medio transportado, incluido agua, lodo, barro, arena, grava y otros materiales industriales.

Ventajas del producto

01｜Soporte de alambre de acero en espiral para estabilidad de presión negativa

La manguera de caucho con bridas de gran diámetro reforzada con alambre JIDONGDA utiliza una estructura de refuerzo de alambre de acero en espiral para proporcionar soporte circunferencial continuo. Ayuda a reducir los riesgos de aplastamiento y colapso de las mangueras durante las operaciones de succión al vacío, mejorando la estabilidad en tuberías de succión de gran diámetro.

02｜Adecuado tanto para condiciones de presión como de vacío

La estructura de la manguera está diseñada para considerar los requisitos tanto de descarga de presión positiva como de succión de presión negativa. Las capas de refuerzo manejan la presión interna, mientras que el alambre de acero en espiral mejora la resistencia contra la presión externa durante la operación de vacío.

03｜Diámetro grande para transporte de gran volumen

El diseño de gran diámetro admite la transferencia eficiente de medios de gran volumen, lo que lo hace adecuado para sistemas de dragado, minería y industriales que requieren un flujo continuo de material.

04｜Conexión de brida confiable

Con estándares y dimensiones de bridas personalizables, la manguera de caucho con bridas de gran diámetro reforzada con alambre JIDONGDA se puede integrar con bombas, dragas y sistemas de tuberías para una instalación conveniente y una conexión confiable.

05｜Selección de materiales personalizados para diferentes medios

Según los diferentes medios de trabajo y condiciones de abrasión, se pueden seleccionar materiales de caucho internos adecuados para mejorar la resistencia al desgaste y ampliar el rendimiento del servicio.

06｜Personalización basada en ingeniería

JIDONGDA admite soluciones personalizadas que cubren el diámetro de la manguera, la estructura de alambre de acero, las capas de refuerzo, la longitud, el diseño de la brida y la selección de materiales para cumplir con los diferentes requisitos del proyecto.
