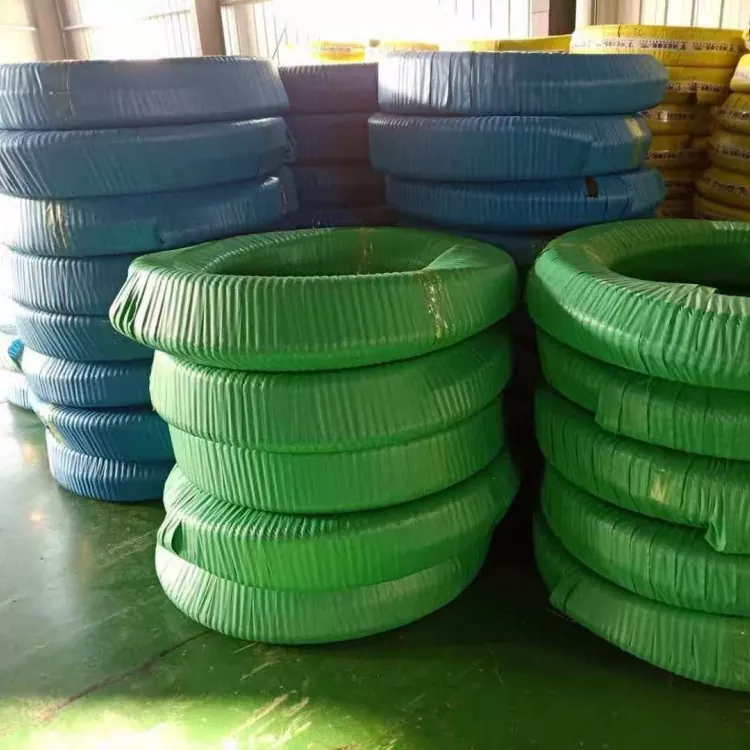

Manguera de caucho hidráulica de alta presión

Las mangueras de caucho hidráulicas de alta presión se utilizan para transferir aceite hidráulico en maquinaria y sistemas hidráulicos. Están diseñados con un tubo interior, una capa de refuerzo y una cubierta exterior para cumplir con diferentes requisitos operativos y de presión.

JIDONGDA ofrece opciones de mangueras hidráulicas para equipos de construcción, maquinaria agrícola, equipos de minería y aplicaciones industriales. Se encuentran disponibles longitudes y conjuntos de mangueras personalizados según las especificaciones del cliente.

¿Qué es una manguera hidráulica de alta presión?

Una manguera de caucho hidráulica de alta presión es una tubería de presión flexible que se utiliza para transportar aceite hidráulico u otros fluidos hidráulicos compatibles en sistemas hidráulicos. Normalmente se compone de un tubo interior, una capa de refuerzo y una cubierta exterior.

El tubo interior está en contacto directo con el fluido transportado, la capa de refuerzo soporta la carga de presión principal y la cubierta exterior protege la manguera de factores ambientales externos y daños mecánicos.

Según las diferentes presiones de trabajo, requisitos de impulso de presión y entornos operativos, las mangueras de caucho hidráulicas de alta presión se pueden fabricar con diferentes estructuras de refuerzo.

Manguera hidráulica trenzada de alambre de acero

Las mangueras hidráulicas trenzadas con alambre de acero son adecuadas para sistemas hidráulicos que requieren conexiones flexibles y el correspondiente rendimiento de presión. Según los modelos de productos específicos, pueden cumplir con diferentes clasificaciones de presión y requisitos de aplicación.

Manguera hidráulica en espiral de alambre de acero

Las mangueras hidráulicas en espiral de alambre de acero están diseñadas para sistemas hidráulicos que requieren una presión de trabajo específica y un rendimiento de impulso de presión. Su rango de aplicación depende del modelo de manguera, el diseño de la estructura de refuerzo y los resultados de las pruebas relevantes.

La capacidad de presión de las mangueras de caucho hidráulicas de alta presión no puede determinarse únicamente por la apariencia, el diámetro o la cantidad de capas de alambre de acero. La selección final debe basarse en el modelo de producto específico, los parámetros técnicos, los estándares aplicables y los resultados de las pruebas.

Compatibilidad de fluidos hidráulicos

¿Por qué es importante la compatibilidad del fluido hidráulico?

Los sistemas hidráulicos suelen utilizar aceite hidráulico, pero diferentes equipos pueden funcionar con diferentes tipos de fluidos de trabajo.

Si el fluido hidráulico es incompatible con el material del tubo interior de la manguera, puede causar hinchazón, endurecimiento, ablandamiento, agrietamiento o degradación del rendimiento, lo que puede afectar la vida útil de la manguera y la seguridad operativa.

Al seleccionar una manguera de aceite hidráulico, se debe confirmar la siguiente información:

· Tipo de fluido hidráulico

· Composición del fluido

· Temperatura de trabajo

· Presión de funcionamiento

· Condiciones ambientales

La información de selección común incluye aceites hidráulicos de base mineral, fluidos hidráulicos sintéticos y otros medios hidráulicos específicos.

Es necesario confirmar la compatibilidad con diferentes fluidos según la formulación real, el material del tubo interior y las condiciones de funcionamiento. No se puede suponer que la misma manguera hidráulica sea adecuada para todos los aceites hidráulicos, fluidos sintéticos o fluidos a base de agua.

Si un sistema hidráulico utiliza fluidos especiales, se recomienda proporcionar el nombre del fluido y la información técnica para poder confirmar mejor la compatibilidad del material de la manguera.

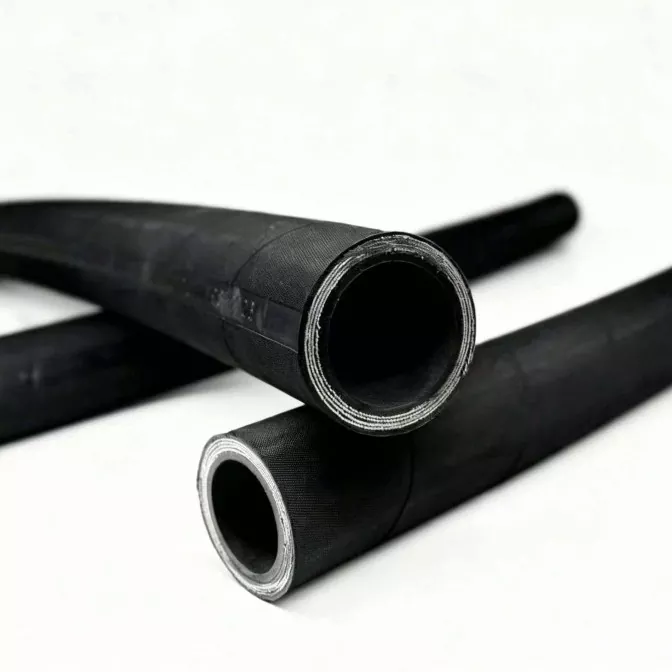

Construcción de manguera

Una manguera de caucho hidráulica de alta presión típica generalmente consta de los siguientes componentes:

01 ｜ Cámara de aire

El tubo interior entra en contacto directamente con el fluido hidráulico.

Las principales consideraciones incluyen:

· Resistencia al aceite

· Compatibilidad de fluidos

· Resistencia a la temperatura

· Flexibilidad

El material y el grosor del tubo interior deben seleccionarse según el modelo de manguera específico y las condiciones de funcionamiento.

02｜Capa de refuerzo

La capa de refuerzo es una estructura clave que determina la capacidad de presión de la manguera.

De acuerdo con la serie de productos y los requisitos de presión, la manguera puede adoptar estructuras de refuerzo en espiral con alambre de acero trenzado o con alambre de acero.

La selección debe considerar:

· Presión de Trabajo

· Presión de estallido

· Requisitos de impulso de presión

· Diámetro de la manguera

· Radio de curvatura mínimo

· Condiciones de instalación

Para sistemas hidráulicos con cambios frecuentes de presión, también es necesario confirmar si la manguera cumple con el rendimiento de impulso de presión requerido.

03｜Cubierta exterior

La cubierta exterior proporciona protección externa a la estructura de refuerzo.

Según el entorno operativo, es posible que sea necesario considerar los siguientes factores:

· Resistencia a la abrasión

· Resistencia a la intemperie

· Resistencia al aceite y la grasa

· Resistencia al Ozono

· Protección Mecánica

04｜Conexiones hidráulicas y conjunto de mangueras

Las mangueras de caucho hidráulicas de alta presión pueden equiparse con accesorios adecuados según los requisitos de conexión del equipo para formar un conjunto de manguera hidráulica.

Las opciones de montaje disponibles incluyen:

· Accesorios Rectos

· Codos de 45°

· Codos de 90°

· Racores de rosca métrica

· Racores de Rosca BSP

· Accesorios JIC

· Accesorios ORFS

· Accesorios de brida

El tipo de accesorio específico, la especificación de rosca, el método de sellado y los parámetros de engarzado deben confirmarse de acuerdo con las interfaces del equipo y los requisitos del producto.

La manguera, los accesorios y los parámetros de engarzado deben considerarse como un sistema de ensamblaje combinado. No se deben mezclar al azar diferentes especificaciones de componentes.

Especificaciones técnicas

Presión y temperatura de trabajo

La presión de trabajo, la presión de estallido y la temperatura de trabajo son parámetros técnicos diferentes y no pueden reemplazarse entre sí.

La presión de trabajo permitida de una manguera se ve afectada por factores que incluyen el diámetro interior, la estructura de refuerzo, el modelo del producto, la temperatura y las condiciones de funcionamiento. Cuando la temperatura aumenta, es posible que sea necesario ajustar en consecuencia la presión de trabajo permitida de algunas mangueras.

Para sistemas hidráulicos con pulsos de presión continuos o frecuentes, también es necesario confirmar si el rendimiento del impulso de presión cumple con los requisitos del equipo.

Por lo tanto, los compradores deben seleccionar el modelo de manguera apropiado según la aplicación real y confirmar el rendimiento final basándose en los datos técnicos del producto y los resultados de las pruebas reales.

Aplicaciones típicas

Maquinaria de construcción: excavadoras, cargadoras, grúas y otros equipos hidráulicos.

Maquinaria agrícola: tractores, cosechadoras y equipos agrícolas.

Equipos industriales: prensas hidráulicas, unidades de potencia y maquinaria industrial.

Equipos de minería: sistemas hidráulicos que funcionan en entornos industriales exigentes.

Equipos de manipulación de materiales: montacargas, equipos de elevación y otras aplicaciones hidráulicas.

La manguera debe seleccionarse de acuerdo con las condiciones de operación del equipo.

Certificaciones y documentos de la empresa

Certificación del sistema de gestión de calidad

Certificación del Sistema de Gestión Ambiental

Certificado de patente de manguera hidráulica de alta presión

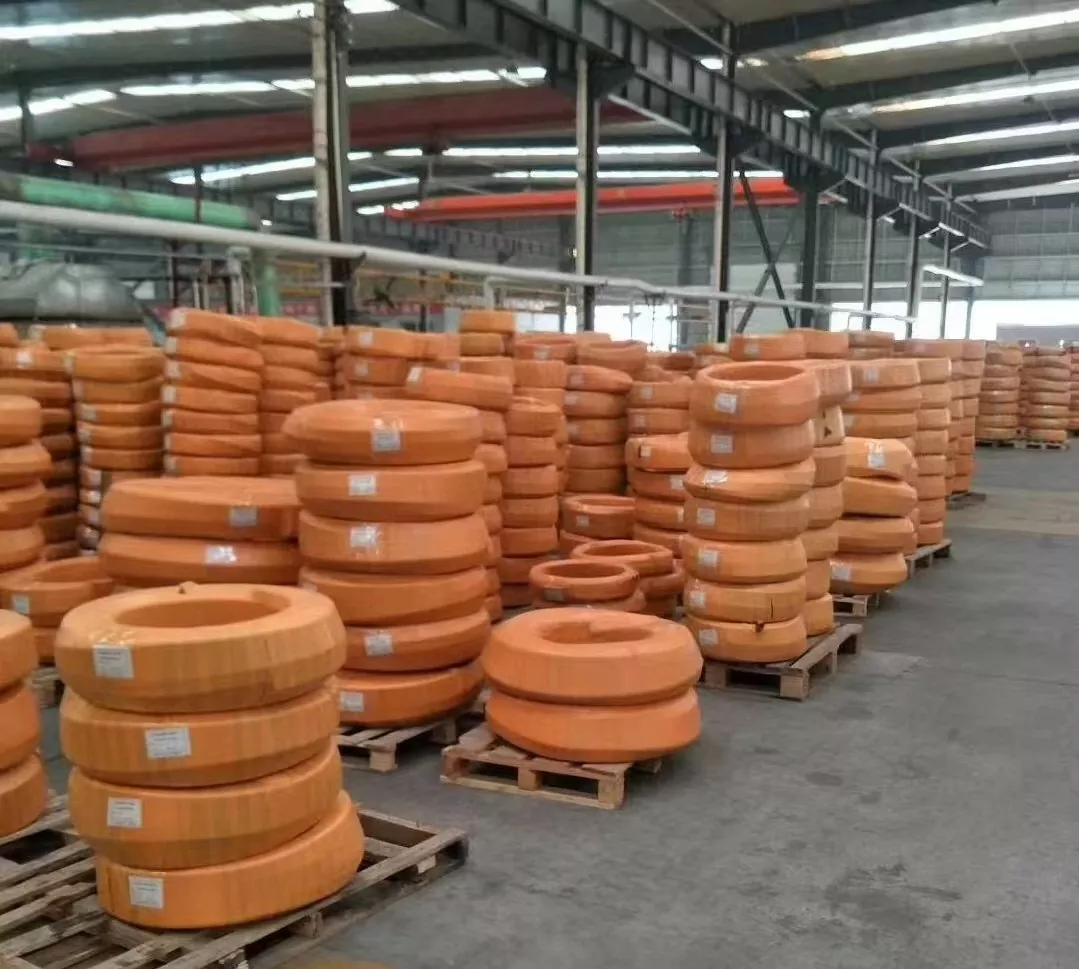

Capacidad de fábrica y producción

¿Por qué elegir las mangueras JIDONGDA?

JIDONGDA suministra mangueras hidráulicas para diferentes aplicaciones industriales y puede coordinar el abastecimiento de productos según los requisitos del cliente.

· Opciones de manguera en espiral y trenzada de alambre de acero

· Tamaños y longitudes personalizados

· Conexiones hidráulicas y conjuntos de mangueras

· Especificaciones OEM y no estándar

· Coincidencia de productos basada en dibujos o muestras

· Soluciones de suministro flexibles para diferentes proyectos.

Instalación y mantenimiento

· Seleccione la clasificación de presión correcta para su sistema hidráulico.

· Confirmar la compatibilidad entre el fluido hidráulico y el material de la manguera.

· Evite la flexión excesiva, la torsión y la abrasión externa.

· Utilice accesorios compatibles y las especificaciones de engarzado correctas.

· Inspeccione periódicamente en busca de grietas, abultamientos, fugas y accesorios dañados.

Deje de usar una manguera dañada y siga los procedimientos de seguridad del fabricante del equipo antes de inspeccionarla o reemplazarla.

Preguntas frecuentes

P1. ¿Para qué se utiliza una manguera hidráulica de alta presión?

Las mangueras hidráulicas de alta presión se utilizan para transferir aceite hidráulico o fluidos hidráulicos compatibles en sistemas hidráulicos, incluida maquinaria de construcción, equipos industriales, maquinaria agrícola y otras aplicaciones hidráulicas.

P2. ¿Cuál es la diferencia entre mangueras hidráulicas trenzadas y en espiral?

Las mangueras de alambre de acero trenzado y en espiral de alambre de acero utilizan diferentes estructuras de refuerzo. Sus índices de presión, flexibilidad y rendimiento de impulso de presión dependen del diseño específico del producto y de las especificaciones aplicables.

P3. ¿Qué presión de trabajo puede soportar su manguera hidráulica?

La presión de trabajo permitida depende de la serie de mangueras, el diámetro interior, la estructura de refuerzo y las condiciones de funcionamiento. Proporcione la presión y el tamaño de manguera requeridos para seleccionar el modelo.

P4. ¿Pueden suministrar mangueras hidráulicas con accesorios?

Sí. Los conjuntos de mangueras hidráulicas se pueden suministrar de acuerdo con especificaciones de mangueras y accesorios compatibles, sujetos a la disponibilidad del producto y los requisitos de personalización.

P5. ¿Qué fluidos hidráulicos son compatibles con sus mangueras?

La compatibilidad depende del tipo de fluido hidráulico, el material del tubo interior, la temperatura y las condiciones de funcionamiento. Proporcione el nombre del fluido y la información técnica relevante para su confirmación.

P6. ¿Se puede personalizar la longitud de la manguera y los accesorios?

Sí. Se pueden evaluar longitudes personalizadas y accesorios compatibles según los dibujos, muestras o especificaciones técnicas del cliente.

P7. ¿Proporcionan suministro de manguera hidráulica OEM?

Sí. El suministro OEM y las soluciones de productos personalizados están disponibles de acuerdo con las especificaciones del producto confirmadas y los requisitos del pedido.

P8. ¿Qué información se requiere para una cotización de manguera hidráulica?

Recomendamos proporcionar:

Diámetro interior + Presión de trabajo + Fluido hidráulico + Temperatura + Longitud + Tipo de conexión + Cantidad

P9. ¿Cómo elijo el proveedor adecuado de mangueras hidráulicas de alta presión?

Elija un proveedor que pueda ayudar a verificar las clasificaciones de presión, la compatibilidad de fluidos, la estructura de refuerzo, las especificaciones de accesorios y la documentación del producto. La selección final debe basarse en las condiciones operativas reales y las especificaciones confirmadas del producto.

P10. ¿Qué estándares están disponibles para sus mangueras hidráulicas?

Las mangueras hidráulicas pueden diseñarse o suministrarse de acuerdo con las normas SAE o EN aplicables, según la serie de producto real. Especifique el estándar requerido para que se pueda confirmar el cumplimiento del producto.
