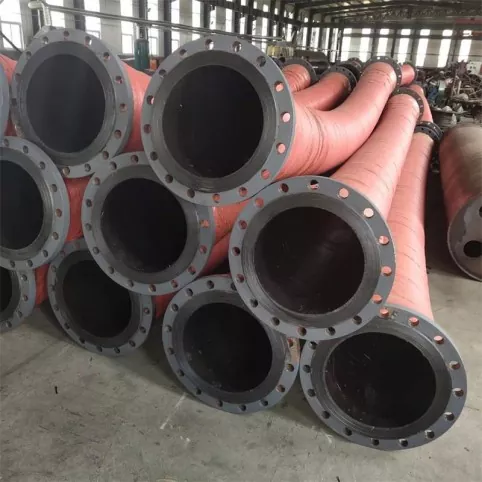

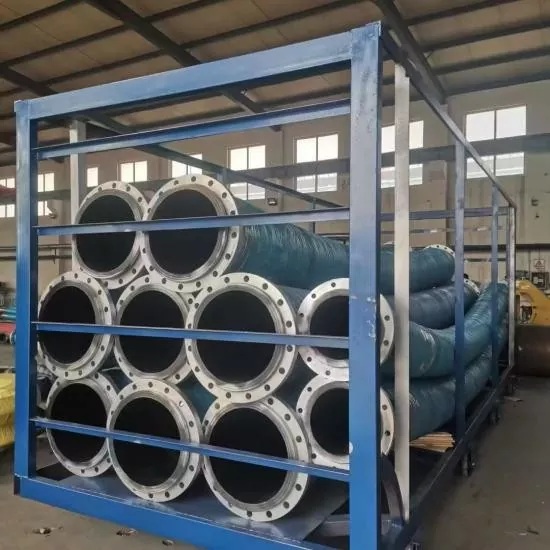

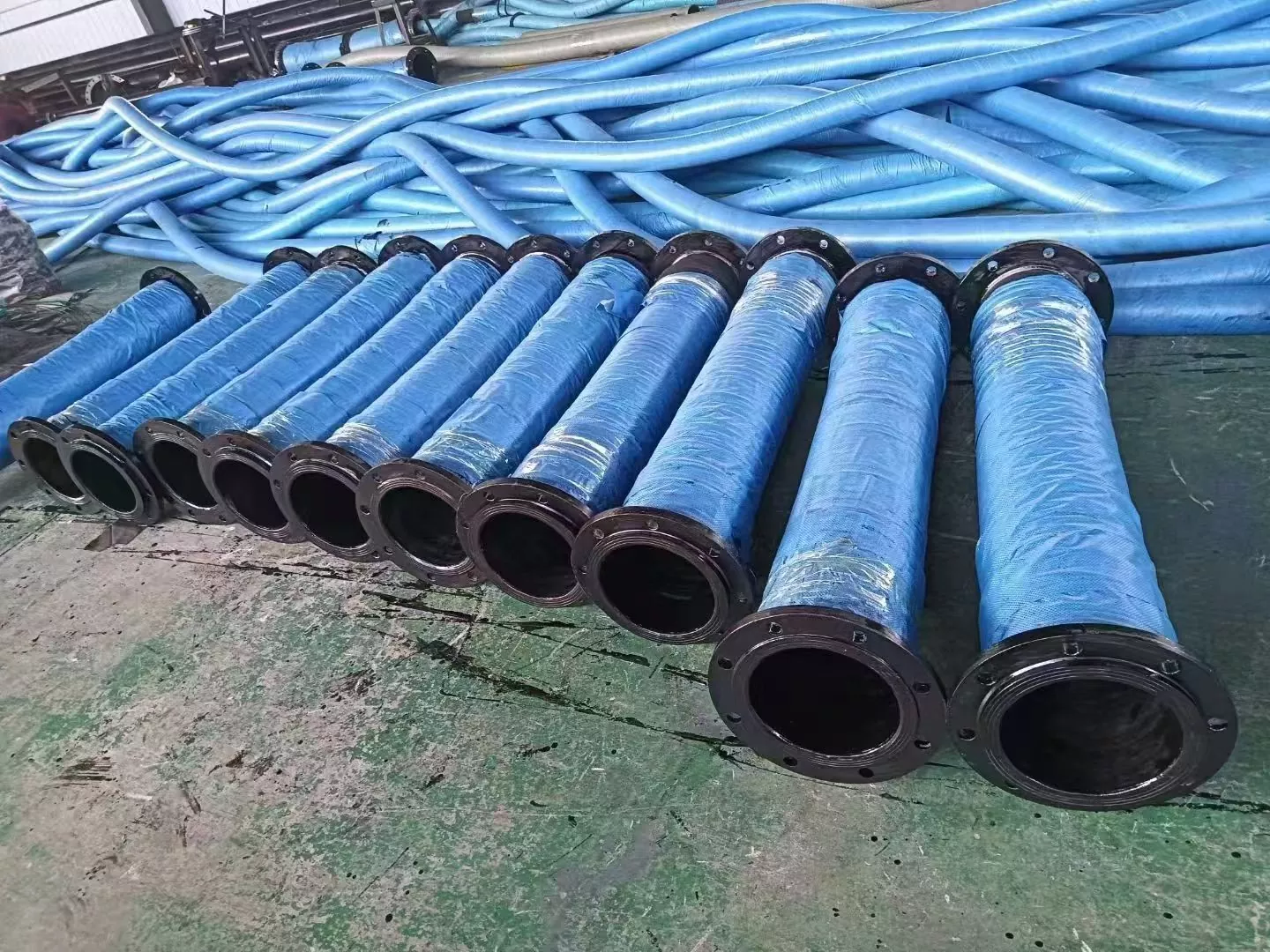

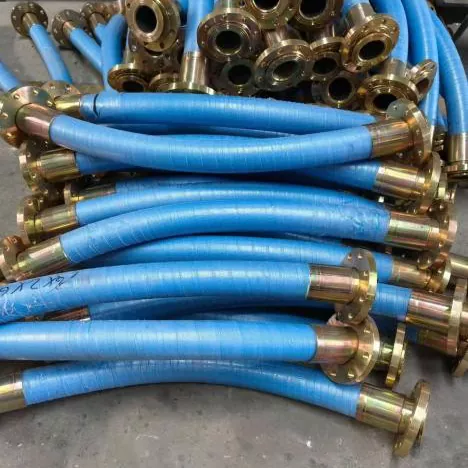

Manguera de caucho con bridas de succión y descarga de gran diámetro

La manguera de caucho con bridas de succión y descarga de gran diámetro es un tipo de manguera industrial que se utiliza para el transporte flexible de medios de gran flujo. Resuelve principalmente la conexión, desplazamiento y adaptación de las condiciones de succión/descarga entre tuberías fijas y bombas, equipos o sistemas de tuberías móviles.

Según la información existente del producto, esta serie se utiliza principalmente para transportar agua, agua de mar, lodos, lodos minerales, arena, grava, relaves y algunos líquidos industriales.

JIDONGDA Hose puede configurar productos de acuerdo con las especificaciones, parámetros técnicos, dibujos o condiciones operativas reales de los clientes.

Durante la compra, se recomienda confirmar el diámetro interior, la longitud, la presión de trabajo, la presión de vacío, el medio, la temperatura y el estándar de brida para garantizar que la estructura de la manguera coincida con el sistema de tubería real.

En comparación con las mangueras comunes utilizadas principalmente para el transporte de presión positiva, este producto agrega una opción de soporte de alambre de acero en espiral en la estructura, que puede brindar soporte para aplicaciones de succión y vacío.

La capa de refuerzo de tejido multicapa/cordón se utiliza para resistir la presión de trabajo, mientras que el caucho interior y el caucho exterior se seleccionan de acuerdo con el medio, la temperatura y el entorno operativo.

Principio de funcionamiento y combinación estructural.

La manguera de caucho con bridas de succión y descarga de gran diámetro logra el transporte de medios mediante la combinación de:

Capa Interior de Goma + Capa de Refuerzo + Estructura de Alambre de Acero en Espiral (según configuración del modelo) + Capa Exterior de Goma + Bridas Finales

Durante la operación de descarga, la presión interna es soportada principalmente por la capa de refuerzo.

Durante la operación de succión o vacío, la estructura de alambre de acero en espiral proporciona soporte circunferencial, lo que ayuda a reducir el riesgo de que la manguera se aplaste y colapse.

Las bridas finales se utilizan para conexiones atornilladas con bombas, válvulas, tuberías y otros equipos.

Las especificaciones de las bridas se pueden confirmar de acuerdo con los estándares de tuberías del sitio o los planos del cliente, lo que reduce los problemas de instalación causados ​​por dimensiones de conexión no coincidentes.

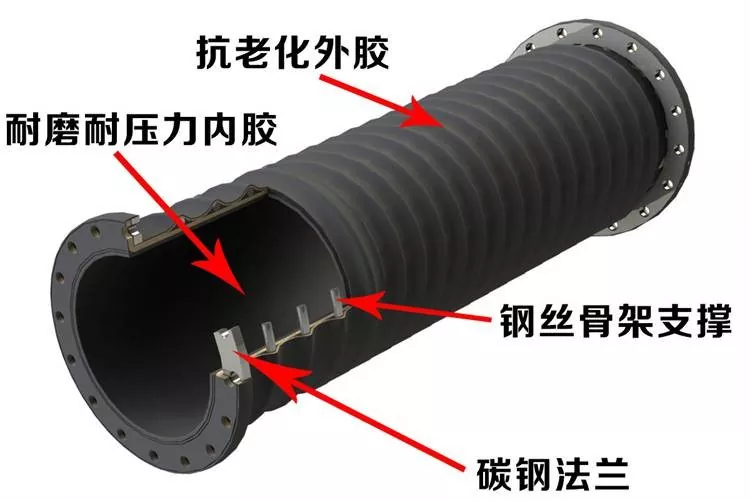

Ilustración de la estructura del producto

Estructura: caucho interior resistente al desgaste, capa de refuerzo, marco de alambre de acero en espiral, caucho exterior y brida de acero al carbono

Descripción de la estructura principal

• Capa Interior de Goma:
Contacta directamente con el medio transportador. Los materiales de caucho adecuados se pueden seleccionar según los medios como agua, lodo, lodo mineral, arena y grava, así como las condiciones operativas reales.

• Capa de tela reforzada:
Utiliza una estructura de refuerzo de tejido/tejido de cordón multicapa para soportar la carga de presión principal.

• Estructura de alambre de acero en espiral:
Se utiliza para soluciones estructurales que requieren transporte por succión o vacío, brindando soporte al cuerpo de la manguera.

• Capa exterior de caucho:
Proporciona protección externa y se puede seleccionar según la resistencia al envejecimiento, la resistencia a la abrasión y las condiciones de funcionamiento en exteriores.

• Brida final:
Puede equiparse con bridas de acero al carbono o acero inoxidable y combinarse según los estándares, dimensiones o dibujos del cliente.

Ventajas clave

Transporte de gran diámetro:
Disponible en varias especificaciones de gran diámetro, adecuado para el transporte de medios de gran flujo. El rango de diámetro real disponible se confirmará según los requisitos técnicos.

Adaptabilidad de succión y descarga:
Según la configuración estructural, se puede utilizar para succión y descarga de medios o para transporte combinado de succión y descarga.

Conexión de brida conveniente:
Las bridas se pueden configurar de acuerdo con estándares comunes como GB, DIN, ANSI, JIS, ASME y dibujos del cliente.

Soluciones opcionales resistentes al desgaste:
Para medios abrasivos como lodos, lodos minerales, arena y grava, se pueden seleccionar estructuras internas de caucho y refuerzo adecuadas según las condiciones de desgaste.

Conexión flexible:
Las mangueras de caucho brindan cierta adaptabilidad a la flexión y al desplazamiento, adecuadas para la vibración del equipo, el desplazamiento de la tubería y las condiciones de desviación de la instalación.

Personalizado según las condiciones de trabajo:
La personalización OEM y no estándar está disponible según el diámetro, la longitud, la presión, la presión de vacío, la temperatura, el material de caucho, las especificaciones de la brida y el color.

Especificaciones técnicas

Los siguientes parámetros se compilan a partir de la información del producto existente. Dado que diferentes diámetros, estructuras, longitudes y condiciones de funcionamiento pueden afectar el rendimiento final, los parámetros/dibujos técnicos confirmados prevalecerán para la compra formal.

Nota de confirmación de especificación:
La información original del producto contiene dos descripciones de rangos de diámetro diferentes: “DN100–DN1000” y “DN100–DN2000”, mientras que la tabla de parámetros actual enumera hasta DN500. Para evitar información inconsistente en el sitio web, se recomienda confirmar el rango de suministro final de diámetro grande de acuerdo con las capacidades reales de producción y suministro antes de publicar.

Escenarios de aplicación

Minería

Se utiliza para transportar lodos minerales, relaves y partículas que contienen lodos.

Para medios altamente abrasivos, el material de caucho interno y la estructura de refuerzo deben seleccionarse de acuerdo con el tamaño de las partículas, la concentración, el caudal y la presión.

Dragado

Adecuado para dragados, bombas de lodo, tuberías de descarga de lodo y algunos sistemas de transporte submarino.

Puede usarse para succión y descarga de lodos, lodos, arena y otros materiales.

Puertos y terminales

Se utiliza en sistemas de transporte de líquidos o materiales que requieren capacidad de gran diámetro y conexiones flexibles.

Las especificaciones de la brida se pueden configurar según los requisitos de conexión in situ.

Arena y grava

Adecuado para transportar arena, grava, mezclas de agua y arena, mortero y otros materiales que contienen partículas.

Las estructuras resistentes al desgaste se pueden seleccionar según las condiciones reales de abrasión.

Industria siderúrgica

Puede usarse para transporte de agua industrial, lodos, lodos minerales y algunos medios industriales.

También es adecuado para conexiones de tuberías flexibles entre equipos de gran tamaño.

Construcción e Ingeniería

Según el nivel de presión, el medio y la configuración estructural, se puede aplicar en equipos de construcción y proyectos de ingeniería para el transporte de líquidos o materiales.

Transferencia de Materiales Industriales

Adecuado para sistemas de transporte industriales como energía, tratamiento de agua y equipos de ingeniería.

Hay soluciones personalizadas disponibles según los medios y las condiciones de funcionamiento reales.

Guía de Selección y Confirmación de Compra

Al comprar mangueras de caucho con bridas de succión y descarga de gran diámetro, no se recomienda cotizar únicamente según el diámetro interior.

Para las mangueras de succión y descarga, la presión de vacío, la abrasión media, la temperatura y los requisitos de conexión de brida afectarán la configuración final de la estructura y el rendimiento del servicio.

• Confirme primero el medio de transporte:
Agua, agua de mar, lodos, lodos minerales, relaves, arena, grava u otros medios industriales.

• Confirmar las condiciones de trabajo:
Caudal, presión de trabajo, presión de vacío de trabajo, temperatura del medio, concentración del medio y tamaño de partícula.

• Confirmar los requisitos de instalación:
Diámetro interior, longitud, requisitos de flexión/desplazamiento, estándar de brida, dimensiones de brida y tipo de superficie de sellado.

• Para aplicaciones de alta abrasión como lodos minerales, relaves y arena/grava:
Se debe confirmar la solución de caucho interior resistente al desgaste.

• Para aplicaciones de transporte por succión o vacío:
Se debe especificar el nivel de presión de vacío y se debe confirmar si se requiere una estructura de alambre de acero en espiral.

• Para proyectos no estándar:
Se recomienda proporcionar dibujos, muestras de mangueras antiguas o dimensiones de conexión reales para confirmación técnica.

Precauciones de funcionamiento

· La presión de trabajo, la presión de vacío y la temperatura no deben exceder el rango permitido del modelo de manguera confirmado. Las limitaciones específicas estarán sujetas a los documentos de confirmación técnica del producto.

· Al transportar medios abrasivos como arena y lodos minerales, se debe seleccionar la estructura de caucho interna adecuada de acuerdo con las condiciones de desgaste reales y el cuerpo de la manguera se debe inspeccionar periódicamente.

· Antes de la instalación de la brida, verifique el estándar de la brida, el espacio entre los orificios de los pernos, la superficie de sellado y las dimensiones de la conexión de los pernos para evitar una alineación forzada durante la instalación.

· Para aplicaciones de succión, se deben confirmar los requisitos de vacío y la configuración del refuerzo de alambre de acero en espiral. Si se produce un aplanamiento, colapso o deformación anormal de la manguera, deje de usarla y verifique las condiciones de operación.

· Durante la instalación y el transporte, evite impactos innecesarios, apretar o arrastrar los extremos de la brida para reducir daños a las piezas de conexión y al cuerpo de la manguera.

· Para medios químicos especiales, medios de alta temperatura o condiciones de funcionamiento no estándar, proporcione información como la composición y la temperatura del medio antes de comprarlo. El personal técnico deberá confirmar la compatibilidad del material.

Gestión de mantenimiento y vida útil

La vida útil real de las mangueras de caucho de gran diámetro está relacionada con el medio de transporte, la presión, la presión de vacío, la temperatura, la flexión, las condiciones de instalación y la frecuencia de uso.

Por tanto, el mantenimiento debe centrarse en:

Inspección periódica + Registros de condiciones de funcionamiento + Manejo oportuno de condiciones anormales

· Compruebe periódicamente si la capa exterior de goma tiene grietas, desgaste anormal, abultamientos u otros daños visibles.

· Compruebe si el área de conexión de la brida tiene holgura, fugas o deformación anormal.

· Revisar el estado de la manguera durante las operaciones de succión y descarga, prestando atención a aplanamientos, colapsos o deformaciones anormales.

· Para medios abrasivos como lodos minerales y arena/grava, registre las condiciones de desgaste según el uso real como referencia para futuras optimizaciones de selección.

· Cuando la manguera esté fuera de servicio, evite la compresión prolongada por objetos punzantes. Durante la manipulación y el almacenamiento, minimice las flexiones y los impactos innecesarios.

· Si se produce una presión anormal, una fuga obvia, un daño estructural o una conexión anormal, deje de usar la manguera y realice una inspección técnica.

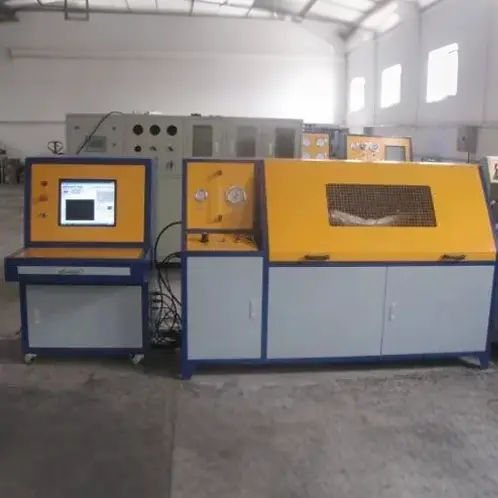

Control de calidad y entrega

Según la información existente sobre el producto, los productos terminados se pueden inspeccionar de acuerdo con las especificaciones del producto y los requisitos del cliente, que incluyen:

· Apariencia

· Diámetro interior

· Diámetro exterior

· Longitud

· Dimensiones de brida

· Presión

· Vacío / Presión negativa

· Dureza

· Rendimiento del caucho

Si los clientes tienen requisitos de prueba especiales, los elementos de inspección y los estándares de aceptación deben confirmarse antes de realizar el pedido.

Para productos personalizados, las especificaciones, los requisitos de bridas, el nivel de presión, la presión de vacío, el medio de transporte y los requisitos de entrega se pueden confirmar durante la etapa de confirmación técnica.

Preguntas frecuentes

1. ¿Qué especificaciones están disponibles para las mangueras de caucho de succión y descarga de gran diámetro?

La información de parámetros actual enumera los diámetros internos comunes, incluidos DN100, DN150, DN200, DN250, DN300, DN400 y DN500 mm. Los tamaños más grandes se pueden confirmar técnicamente según los requisitos del proyecto.

2. ¿Se pueden instalar bridas en la manguera?

Sí. El producto utiliza conexiones de brida y puede equiparse según los estándares GB, DIN, ANSI, JIS, ASME o los dibujos del cliente.

3. ¿Se puede utilizar para el transporte de lodos minerales y relaves?

Sí. Según la concentración de la suspensión, el tamaño de las partículas, el caudal, la presión y la temperatura, se pueden seleccionar estructuras adecuadas resistentes al desgaste. La solución final se confirmará según las condiciones reales de funcionamiento.

4. ¿Se puede utilizar para proyectos de dragado?

Sí. La manguera se puede seleccionar según el medio, la presión, los requisitos de vacío y el método de instalación del sistema de dragado.

5. ¿Se puede personalizar según dibujos?

Sí. Los clientes pueden proporcionar dibujos, muestras o parámetros técnicos detallados para confirmar el cuerpo de la manguera y la estructura de la brida.

6. ¿Cuál es la cantidad mínima de pedido?

La cantidad mínima de pedido depende del tipo de producto, las especificaciones, la longitud y los requisitos de personalización.

Los productos estándar pueden admitir la compra de lotes pequeños. La cantidad específica se confirmará durante la cotización.

7. ¿Se pueden proporcionar muestras?

Algunos productos estándar pueden proporcionar muestras o soporte de muestras. El costo de la muestra y el costo de transporte se confirmarán de acuerdo con el producto específico y la situación del pedido.

8. ¿Cuál es el tiempo de entrega?

Los productos estándar suelen tardar entre 7 y 20 días laborables.

Para productos personalizados, mangueras de gran diámetro y especificaciones especiales, el tiempo de entrega deberá confirmarse según los requisitos de estructura, cantidad y producción.

Se proporcionará un calendario de entrega claro antes de realizar el pedido.

9. ¿Cómo se garantiza la calidad de los pedidos al por mayor?

Las inspecciones de calidad se pueden realizar de acuerdo con las especificaciones del producto y los requisitos del cliente, incluidas pruebas de apariencia, dimensiones, bridas, presión y vacío.

Los artículos de inspección especiales deben confirmarse antes de comprar.
