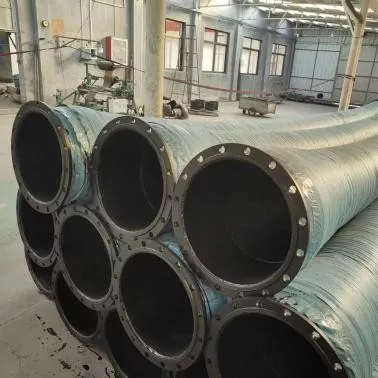

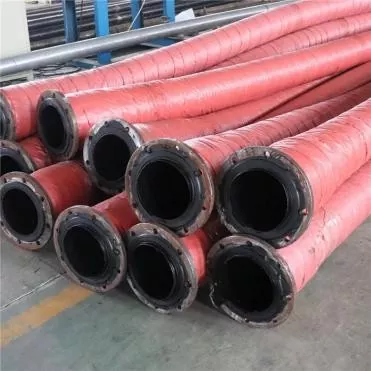

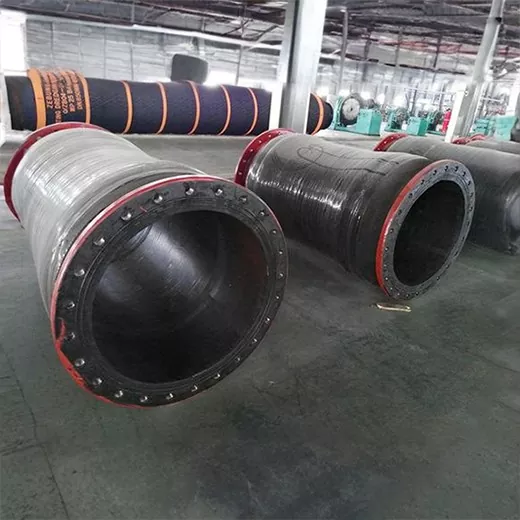

Manguera para lodos de relaves de gran diámetro

La manguera para lodos de relaves de gran diámetro JIDONGDA está diseñada específicamente para el transporte complejo de materiales de alto flujo y largas distancias en minas. En comparación con las tuberías de acero tradicionales, la manguera es más flexible, resistente a los impactos, reduce significativamente la vibración de la tubería y simplifica la instalación en el sitio.

Los escenarios aplicables incluyen la descarga de lodos en plantas de procesamiento de minerales, el llenado de presas de relaves, el relleno de minas subterráneas, el transporte de lodo dragado, la carga y descarga de polvo mineral en puertos y el transporte de diversas mezclas industriales de sólidos y líquidos. Aprovechando las capacidades de producción personalizadas de nuestra fábrica local, podemos proporcionar soluciones integrales de tuberías para empresas mineras y contratistas de ingeniería en todo el mundo.

Estructura y materiales del producto

Manguera para lodos de relaves de gran diámetro: cada capa está moldeada integralmente a alta temperatura y vulcanizada, eliminando el riesgo de delaminación. Es compatible con varios equipos de bombeo y viene con múltiples conectores:

1. Capa interior de caucho: caucho natural resistente al desgaste/caucho sintético de alta resistencia al desgaste (NR/SBR/PU opcional; el revestimiento de PU es adecuado para relaves duros con alto contenido de sílice y ofrece una resistencia óptima al desgaste)

2. Capa de refuerzo: cortina de fibra multicapa de alta resistencia + esqueleto en espiral de alambre de acero, que distribuye uniformemente la presión y evita el colapso en condiciones de presión negativa.

3. Capa exterior de caucho: caucho sintético resistente a la intemperie, al ozono y a los rayos UV, que resiste la exposición al aire libre y la corrosión química en áreas mineras.

4. Conectores opcionales: Bridas estándar, acoplamientos rápidos y extremos metálicos hechos a medida según dibujos

Pruebas de rendimiento y control de calidad

1. Prueba de resistencia al desgaste: 72 horas de uso continuo con mortero de arena de cuarzo, pérdida de masa ≤ 0,05 g

2. Presión de estallido: la presión de estallido alcanza de 3 a 4 veces la presión de trabajo, capaz de soportar impactos de presión instantáneos.

3. Fatiga del pulso: 20 10 000 ciclos de presión sin grietas, delaminación ni deformación

4. Rendimiento de flexión: sin roturas ni delaminación en un radio de flexión mínimo

5. Resistencia a los medios: funcionamiento estable en entornos de lodos ácidos y alcalinos (pH 2–12)

Tabla de parámetros de modelo y especificación

Ventajas principales

1. Resistente al desgaste y larga vida útil: la fórmula exclusiva de caucho interno de alta resistencia al desgaste reduce significativamente la pérdida por erosión de partículas duras, adecuada para lodos con alto contenido de arena como cuarzo, mineral de hierro y mineral de cobre.

2. Gran diámetro y alto caudal: cubre todos los tamaños desde DN100 a DN1200, adecuado para sistemas de descarga de relaves a gran escala, mejorando la eficiencia del transporte y reduciendo el consumo de energía de bombeo.

3. Tubería resistente a impactos y a prueba de explosiones: la estructura reforzada compuesta de múltiples capas amortigua las fluctuaciones de presión, eliminando los riesgos de seguridad de roturas de tuberías causadas por bloqueos o arranques/paradas.

4. Fácil instalación y bajos costos de mantenimiento: significativamente más livianos que los tubos de acero, fáciles de instalar y reubicar, lo que reduce el tiempo de inactividad por mantenimiento.

5. Excelente resistencia a la corrosión y a la intemperie: la capa exterior de caucho resiste el sol, la lluvia y la niebla corrosiva del área minera, lo que garantiza un rendimiento estable durante el funcionamiento en exteriores durante todo el año. 6. Servicio de personalización de especificaciones completas

La fábrica admite la personalización de la longitud, el diámetro, la presión nominal, el estilo del conector y la resistencia al desgaste del revestimiento para cumplir con diversos requisitos especiales del proyecto.

Casos reales de aplicación de ingeniería

Caso 1: Proyecto de transporte de relaves a larga distancia de la mina de hierro de Mongolia Interior

1. Descripción general del proyecto: Capacidad de procesamiento diario de 8000 toneladas de mineral en bruto, contenido sólido de relaves del 42%, cuarzo de dureza media principalmente alta, distancia de transporte de 3,5 km, presión de trabajo de 2,8 MPa, lodo neutro.

2. Solución de soporte: Manguera flexible en espiral de alambre de acero revestida de PU JIDONGDA DN200, secciones estándar de 6 m/12 m, conexión de brida.

3. Resultados de rendimiento: la vibración y el ruido se redujeron en un 60 % después de reemplazar las tuberías de acero originales; funcionamiento estable continuo durante 36 meses sin reemplazo; los costos de mantenimiento anual disminuyeron en un 85%; no se produjeron roturas de tuberías ni fugas.

Estudio de caso 2: Sistema de relleno de minas de cobre de la sierra peruana

1. Descripción general del proyecto: Una mina a gran altitud a 4500 metros, que emplea succión a presión negativa de lodo de escoria de cobre con un contenido de arena del 45%, en un ambiente de baja temperatura y alta radiación ultravioleta.

2. Solución de soporte: Manguera reforzada con alambre de acero de doble capa, resistente a bajas temperaturas, diseñada a medida y con calificaciones de cumplimiento de exportación.

3. Rendimiento: El rendimiento antiaplanamiento de presión negativa mejoró 3 veces; sin colapso durante la succión; caudal anual estable de más del 98%; Los costos operativos generales del oleoducto se redujeron en un 73%.

Escenarios aplicables

1. Tuberías de transporte de relaves en minas a cielo abierto/subterráneas

2. Tuberías principales y secundarias para descarga de lodos en plantas de procesamiento de minerales.

3. Relleno seco y húmedo de estanques de relaves y proyectos de descarga de relaves

4. Transporte de lodo a larga distancia para dragado fluvial y costero

5. Tuberías portuarias de carga y descarga de polvo mineral a granel

6. Transporte de diversos medios mixtos industriales sólido-líquido.

Preguntas frecuentes

P1. ¿Qué material de revestimiento se debe elegir para relaves de cuarzo de alta abrasión?

R. Para relaves con una alta proporción de partículas duras como cuarzo y granito, el revestimiento de poliuretano PU es la opción preferida. Tras una prueba de resistencia a la abrasión estándar de 72 horas, el desgaste es significativamente menor que el del caucho NR y SBR, y la vida útil se puede aumentar entre 2 y 3 veces en las mismas condiciones de trabajo. El equipo técnico puede encontrar la fórmula de revestimiento óptima en función de la composición de las partículas de la lechada y el valor del pH.

P2. ¿Puede JIDONGDA personalizar los diámetros, longitudes y presiones nominales de las tuberías para proyectos mineros especiales?

R. Sí, nuestra fábrica ofrece personalización integral. Admitimos longitudes no estándar, diámetros completos de DN100 a DN1200 y múltiples presiones de trabajo de 1,0 a 10 MPa. Las bridas, los acoplamientos rápidos y los extremos metálicos se pueden personalizar según los planos de construcción. Después de proporcionar los parámetros del proyecto, le brindaremos una solución y una cotización dentro de las 24 horas.

P3. ¿Cuál es el período de garantía para la manguera para lodos de relaves de gran diámetro JIDONGDA y qué soporte posventa se incluye?

R. Los productos estándar tienen una garantía de 12 meses a partir de la fecha de envío. Los daños causados ​​por defectos en las materias primas o procesos en condiciones normales de funcionamiento serán reemplazados sin cargo dentro del período de garantía. Los ingenieros profesionales de tuberías de minería brindan orientación remota para el tendido, la instalación y el mantenimiento de rutina; Se pueden negociar servicios técnicos in situ para proyectos mineros a gran escala.
