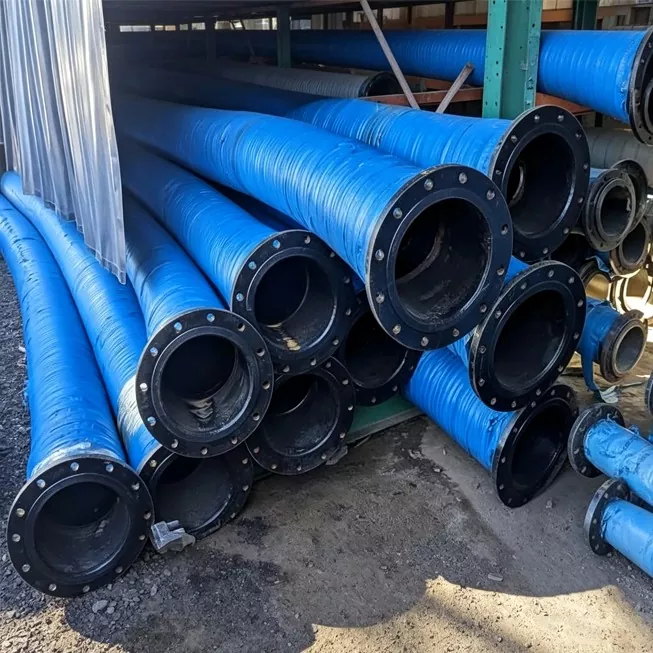

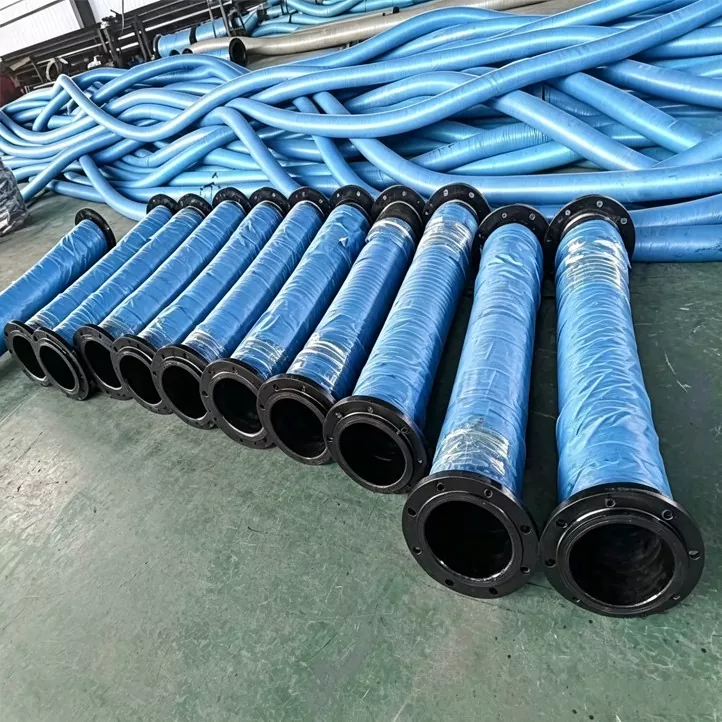

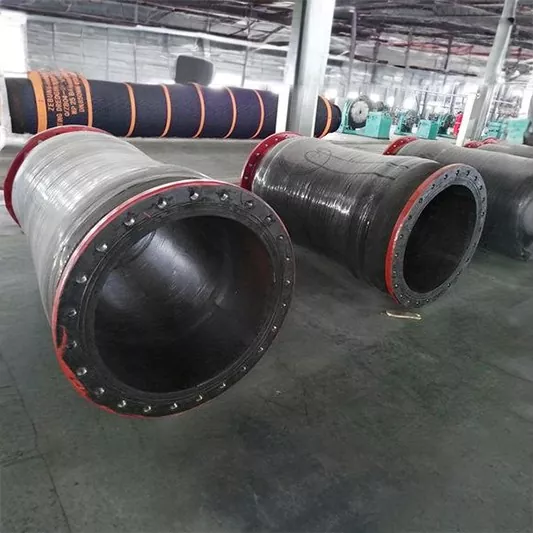

Manguera para lodo de mortero de gran diámetro

La manguera para lodos de mortero de gran diámetro JIDONGDA es una tubería de caucho flexible de alta resistencia diseñada para aplicaciones con alta abrasión de partículas y alto contenido de sólidos. El revestimiento interior utiliza una fórmula de caucho compuesto de alta resistencia al desgaste, combinada con múltiples capas de refuerzo de alta resistencia y un esqueleto de alambre de acero en espiral opcional, lo que permite una entrega continua y estable del material en medios complejos como lodo, mortero, escoria y lechada de construcción.

En escenarios de transporte de alto desgaste, es una alternativa eficiente a las tuberías de acero: las tuberías de acero son propensas a desgastarse y romperse, el diseño de las tuberías es limitado y hay frecuentes tiempos de inactividad por mantenimiento; mientras que las mangueras JIDONGDA combinan resistencia al desgaste, flexibilidad y resistencia a la presión, lo que permite una reducción de costos a largo plazo para los clientes de ingeniería y minería.

Diseño estructural y configuración de materiales.

La manguera para lodo de mortero de gran diámetro presenta una estructura optimizada para resistencia al desgaste y estabilidad estructural en cada capa, con especificaciones personalizables basadas en el medio de transporte:

1. Revestimiento interior: caucho natural (NR) de alta resistencia al desgaste + fórmula compuesta de caucho sintético resistente al desgaste, que resiste la erosión continua de partículas sólidas.

2. Capa de refuerzo: Bobinado de fibra multicapa de alta resistencia; esqueleto de alambre de acero en espiral opcional para condiciones de alta presión.

3. Capa amortiguadora: capa de transición resistente a impactos, que amortigua el impacto instantáneo de partículas sólidas grandes.

4. Capa protectora exterior: piel exterior de goma resistente a cortes, al desgaste y a los rayos UV, adecuada para uso en exteriores a largo plazo.

5. Conectores de extremo: Bridas estándar y conectores de abrazadera; Los acoplamientos de conexión rápida se pueden personalizar para un montaje conveniente en el sitio.

Pruebas de rendimiento y verificación de calidad

1. Prueba de resistencia al desgaste: Simulando la erosión por circulación a alta velocidad de lodo mineral que contiene arena, la tasa de desgaste del revestimiento interior es mucho menor que el estándar de la industria y la vida útil es más del doble que la de las mangueras para lodo comunes.

2. Prueba de presión: presión de trabajo 0,6–1,6 MPa, presión de rotura ≥ 3 veces la presión de trabajo; Se utilizan pruebas alternas de presión de agua y presión de lodo para eliminar posibles riesgos de fugas.

3. Prueba de resistencia al impacto: Simulando el impacto continuo de agregados grandes, impacto cíclico ≥ 10,000 veces; sin grietas, abultamientos ni daños estructurales después de la prueba.

4. Prueba de fatiga por flexión: flexión repetida de toda la tubería de gran diámetro para probar la flexibilidad y la resistencia de adhesión entre capas; sin delaminación, fugas de lodo ni problemas de deformación permanente.

Casos de aplicaciones de ingeniería del mundo real:

Caso 1: Proyecto de transporte de relaves de minas de hierro en Mongolia Interior

Las tuberías de acero sin costura originales que transportaban relaves de mineral de hierro se desgastaban en 2 o 3 meses debido a las partículas minerales de alta dureza, lo que provocaba paradas frecuentes y altos costos de reemplazo.

1. Solución: Se seleccionaron mangueras flexibles JIDONGDA DN400 con refuerzo de alambre de acero, revestidas con material de caucho ultrarresistente al desgaste hecho a medida adecuado para relaves de hierro de alta densidad.

2. Resultados de rendimiento: Después de 16 meses de funcionamiento continuo, sólo se observó un desgaste leve y uniforme, sin perforaciones. La frecuencia del tiempo de inactividad por mantenimiento se redujo en un 75 %, lo que ahorró más de 100 000 RMB al año en costos de reemplazo y mantenimiento.

Estudio de caso 2: Proyecto de recuperación y dragado del estuario del puerto del Sudeste Asiático

Los buques de dragado deben transportar una mezcla de grava de coral y limo a largas distancias. Las condiciones en alta mar requieren tuberías flotantes y las mangueras ordinarias de paredes delgadas se dañan fácilmente por el impacto de partículas.

1. Solución: Suministro de mangueras de dragado DN600 con una capa exterior totalmente resistente a los rayos UV, accesorios con bridas y embalaje con estructura de acero, adecuados para el transporte marítimo.

2. Resultados de rendimiento: operación estable durante todo el período de construcción de 8 meses, adaptable a la flotación y flexión de las mareas sin fugas, y la eficiencia de la construcción mejoró en un 28% en comparación con las tuberías rígidas tradicionales.

Tabla de parámetros de especificación del modelo

Áreas de aplicación

1. Sistemas de tuberías de transporte de lodos y relaves de mina

2. Bombeo y transporte de mortero y hormigón en obras de construcción

3. Proyectos de dragado de ríos y transporte de sedimentos.

4. Equipos de tratamiento de lodos y residuos sólidos industriales

5. Proyectos de dragado de puertos y recuperación de aguas cercanas a la costa

6. Sistemas de descarga de lodos de construcción subterránea y de túneles

7. Tuberías de transporte de materias primas para plantas de cemento y materiales de construcción.

Ventajas principales

1. Revestimiento ultrarresistente al desgaste: especialmente formulado para medios con partículas altas en sólidos, lo que prolonga significativamente la vida útil

2. Gran diámetro y alto caudal: satisface las necesidades de transporte de gran volumen de grado de ingeniería, mejorando la eficiencia general de la construcción.

3. Estructura reforzada resistente a impactos: absorbe eficazmente el impacto de partículas, reduciendo el riesgo de rotura repentina

4. Ventaja de instalación flexible: la dificultad de colocación es mucho menor que la de las tuberías de acero, adecuadas para sitios de construcción estrechos, sinuosos y complejos.

5. Refuerzo compuesto multicapa: mayor capacidad general de soporte de presión, adecuado para transporte continuo de alta resistencia

6. Servicio de personalización de todo el proyecto: el grado de resistencia al desgaste, la fórmula del caucho y el estilo de la junta se pueden ajustar según el medio de transporte.

Embalaje, transporte y tiempo de entrega

1 Embalaje: Fijación de estructura de acero + envoltura de película protectora resistente al desgaste, para evitar rayones durante el transporte.

2. Métodos de transporte: Se aceptan transporte marítimo, transporte terrestre de ingeniería y envío de contenedores.

3. Tiempo de entrega estándar: de 10 a 30 días hábiles, sujeto a cambios según las especificaciones y la cantidad del pedido.

Preguntas frecuentes

P1. ¿Qué presión nominal de la manguera para lodo de mortero de gran diámetro JIDONGDA se debe seleccionar para el transporte de relaves en minas?

R: Para relaves estándar de sólidos bajos a medios, se recomienda una manguera de 0,6 a 1,0 MPa sin esqueleto de alambre de acero; para partículas gruesas de alta densidad y condiciones con grandes fluctuaciones de presión, se recomienda un modelo de 1,0 a 1,6 MPa con refuerzo de alambre de acero en espiral, que proporciona un factor de seguridad contra explosiones de 3 veces para evitar desgarros debido a cambios repentinos de presión. Nuestro equipo técnico puede proporcionar soluciones de selección personalizadas basadas en la concentración de lodo y los parámetros de la bomba.

P2. ¿Puede esta manguera para lodo de mortero de gran diámetro reemplazar completamente las tuberías de acero para tuberías fijas de larga distancia?

R: Para codos, interfaces del cuerpo de la bomba y áreas con erosión y desgaste severos, las tuberías de acero se pueden reemplazar por completo. Para tuberías principales rectas de larga distancia, se recomiendan tuberías de acero como material principal, y se utilizan mangueras flexibles JIDONGDA en secciones que se desgastan fácilmente. Las mangueras amortiguan la vibración de la tubería y el impacto de partículas, lo que reduce el desgaste general de la tubería y minimiza la frecuencia de mantenimiento.

P3. Para pedidos de ingeniería en el extranjero, ¿puede JIDONGDA personalizar los diámetros, longitudes y accesorios de los extremos de las tuberías?

R: Sí. Como fabricante profesional, admitimos la personalización completa de OEM/ODM. Los diámetros interiores se pueden fabricar desde DN100 hasta DN1000 y se pueden personalizar las longitudes de una sola pieza. Se pueden fabricar bridas, abrazaderas y accesorios especiales de conexión rápida según los dibujos. Para medios especiales como lodos químicos, arena de coral y lodos con alto contenido de sílice, se puede ajustar la fórmula del revestimiento resistente al desgaste. Los pedidos de exportación vienen con un conjunto completo de informes de inspección de calidad.
