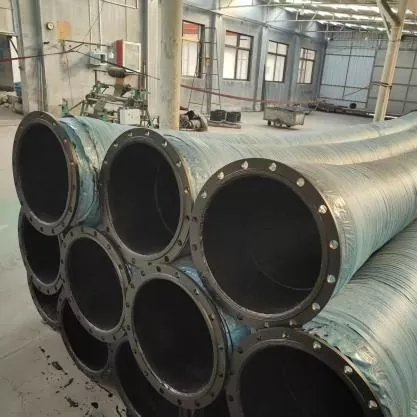

Manguera de goma de gran diámetro reforzada con espiral de alambre de acero

La manguera de caucho de gran diámetro reforzada con espiral de alambre de acero JIDONGDA está diseñada para aplicaciones de servicio pesado caracterizadas por alta presión, altos caudales y cargas de impacto significativas. Su construcción presenta una estructura de refuerzo multicapa hecha de alambre de acero de alta resistencia combinado con caucho compuesto de alto rendimiento; Todos los componentes se forman mediante un único proceso de vulcanización a alta temperatura. Esto garantiza un rendimiento estable y duradero en entornos exigentes, como minas, zonas costeras y obras de construcción al aire libre.

La manguera de caucho de gran diámetro reforzada con espiral de alambre de acero combina una excelente flexibilidad con una alta capacidad de carga. Absorbe las vibraciones del equipo, compensa las desalineaciones de la instalación y la expansión o contracción térmica, y resiste constantes aumentos repentinos de presión interna, así como impactos externos. En comparación con las mangueras de caucho estándar reforzadas con tela, este producto ofrece importantes ventajas: resistencia al colapso por vacío, estabilidad dimensional (resistencia al estiramiento) y alta resistencia al desgaste. Esto lo convierte en un componente crítico de tuberías industriales a gran escala diseñadas para transportar lodos y materiales a granel a largas distancias.

Estructura multicapa y ventajas clave.

1. Capa de trabajo interior resistente al desgaste

Fabricada con una mezcla de caucho natural y sintético altamente resistente al desgaste, la capa interior lisa minimiza la resistencia al flujo. Resiste la erosión y abrasión de partículas de arena y grava, retardando el desgaste de la pared interior cuando entra en contacto con materiales como minerales, limo marino y depósitos de cenizas.

2. Capa de refuerzo de alambre de acero en espiral

Múltiples hilos de alambre de acero de alta resistencia se enrollan en espiral en un ángulo fijo, formando la estructura de soporte principal que realiza cuatro funciones clave:

- Aumenta la presión nominal

- Asegura una alta resistencia a la presión negativa, evitando el colapso durante las operaciones de succión.

- Limita la expansión radial del cuerpo de la manguera bajo presión.

- Mejora la estabilidad estructural general y la resistencia al impacto.

3. Capa intermedia intermedia

Una capa de caucho elástico situada entre la capa de refuerzo y la cubierta exterior de caucho; disipa el impacto de los aumentos repentinos de presión instantáneos, reduce el riesgo de separación de capas y mejora significativamente la resistencia a la fatiga durante el bombeo cíclico prolongado de fluido.

4. Capa protectora exterior resistente a la intemperie

Una cubierta exterior de caucho modificada y resistente al envejecimiento diseñada para resistir diversos factores externos: degradación de los rayos UV por exposición ambiental, agrietamiento por ozono en zonas industriales, corrosión por niebla salina en áreas costeras y abrasión mecánica durante el levantamiento y la instalación.

Áreas de aplicación clave

1. Sistemas de transporte de la industria minera: transporte de lodos minerales, relaves, lodos de carbón y materiales de procesamiento; Adecuado para bombear lodos con alto contenido de arena y operaciones de vacío.

2. Dragado de puertos y recuperación de tierras: se utiliza con tuberías de dragado para transportar arena marina, limo de río y materiales de relleno; Configuraciones de tuberías flotantes disponibles para operaciones costa afuera.

3. Industria del petróleo y el gas: transporte de lodos de perforación, fluidos circulantes industriales y materiales relacionados.

4. Maquinaria de ingeniería y estaciones de bombeo: conexiones de tuberías para grandes dragas, bombas de agua industriales y equipos pesados; Amortiguación de vibraciones durante el funcionamiento.

5. Sectores energético y medioambiental: circulación de lodos para la desulfuración de centrales eléctricas, transporte de cenizas/escorias de hornos y tuberías de tratamiento de residuos industriales.

6. Industria metalúrgica: transporte continuo de polvos minerales altamente abrasivos y medios de fundición granulares.

Características clave del producto

1. Construcción de alambre de acero en espiral multicapa que proporciona una resistencia superior a la presión y al impacto.

2. Excelente resistencia a la presión negativa; Adecuado tanto para aplicaciones de succión como de descarga, evitando el colapso de la manguera bajo vacío.

3. Capacidad de producción de gran diámetro; la baja resistencia a los fluidos garantiza una mayor eficiencia del transporte.

4. Alta flexibilidad y capacidades de compensación; Absorbe la vibración del equipo y elimina las concentraciones de tensión en el sistema de tuberías.

5. Resistencia integrada al desgaste y a la intemperie; Garantiza una vida útil confiable en entornos hostiles como minas y plataformas marinas.

6. Bajos costos de mantenimiento; La facilidad de instalación, extracción y reemplazo de accesorios en el sitio minimiza el tiempo de inactividad del equipo.

Opciones de configuración personalizadas

1. Forro interior de poliuretano (PU) mejorado.

2. Diseño especializado ultrarresistente al desgaste para bombeo de lodos minerales.

3. Versión resistente al calor (para funcionamiento continuo a temperaturas superiores a 120°C).

4. Compuesto de caucho resistente al aceite.

5. Diseño antiestático y a prueba de explosiones.

6. Sistema de flotabilidad integrado (mangueras flotantes).

7. Bridas estándar ANSI, DIN, JIS o BS.

8. Acoplamientos universales de conexión rápida.

Ventajas competitivas

✔ Construcción robusta con refuerzo multicapa con una hélice de alambre de acero de alta resistencia

✔ Excelente resistencia tanto a la presión positiva como al vacío

✔ Adecuado para uso en diversas y exigentes aplicaciones de transporte industrial

✔ Capacidad para fabricar productos personalizados de gran diámetro para condiciones operativas extremas

✔ Servicios integrales de fabricación OEM y ODM

✔ Amplia experiencia en el suministro de equipos para proyectos de ingeniería nacionales e internacionales.

Ejemplo de implementación de un proyecto de ingeniería.

Ejemplo 1: Proyecto de recuperación de tierras en un puerto marítimo (Sudeste Asiático)

Requisitos del proyecto: Para la recuperación de tierras se necesitaba una tubería marina de 12 km de longitud, diseñada para el transporte continuo de arena marina mezclada con concha triturada y grava. Las mangueras flotantes de succión y descarga de gran diámetro debían resistir la exposición a la niebla salina y funcionar en condiciones de succión (presión negativa).

Solución JIDONGDA: mangueras de caucho flotante reforzadas con alambre de acero DN600 con una capa exterior de caucho altamente resistente a la corrosión (grado marino) y bridas estándar DIN.

Resultados operativos: 24 meses de funcionamiento continuo sin deformación de la manguera (aplanamiento) y sin agrietamiento de la capa exterior de caucho debido a la exposición a la niebla salina. La frecuencia de reemplazo se redujo en un 70% en comparación con las mangueras de dragado convencionales. Los productos pasaron con éxito inspecciones de calidad independientes para aplicaciones de ingeniería marina y se han convertido en la opción preferida del contratista.

Preguntas frecuentes

P1: ¿Cuál es la clasificación máxima de presión negativa para la manguera de caucho de gran diámetro reforzada con espiral de alambre de acero de JIDONGDA? ¿Son adecuados para operaciones de succión a larga distancia en dragados?

R: Los modelos estándar soportan una presión negativa de -0,09 MPa sin deformarse, mientras que los modelos hechos a medida con estructuras en espiral reforzadas pueden funcionar en condiciones de vacío profundo de hasta -0,098 MPa. Son totalmente adecuados para operaciones de succión y descarga, incluido el dragado a larga distancia y el transporte de relaves mineros. Se pueden instalar elementos de flotabilidad adicionales para el transporte marítimo de larga distancia.

P2: ¿Qué opciones están disponibles para manejar medios de alta temperatura, aceitosos o inflamables/explosivos?

R: Se ofrecen tres tipos de soluciones especializadas: diseños resistentes a altas temperaturas (para funcionamiento continuo por encima de 120 °C); productos fabricados con caucho compuesto resistente al aceite a base de caucho de nitrilo (NBR) para el transporte de petróleo crudo, aceites hidráulicos o disolventes orgánicos; y diseños antiestáticos y a prueba de explosiones diseñados para disipar la electricidad estática generada por la fricción del medio (adecuados para manipular productos derivados del petróleo inflamables). Se proporcionan informes de pruebas que cubren las propiedades de los materiales y las características de rendimiento de todos los productos especializados.

P3: ¿Con qué estándares internacionales para acoplamientos son compatibles los productos? ¿Puede la fábrica de JIDONGDA suministrar unidades completamente ensambladas?

R: Las mangueras son compatibles con cuatro estándares principales de bridas (ANSI, DIN, JIS, BS), así como con varios tipos de acoplamientos de conexión rápida. Ofrecemos una solución integral que incluye corte, prensado de bridas, montaje de vulcanización monolítica y pruebas hidrostáticas; Los productos terminados, completos con accesorios, se entregan directamente al sitio, lo que elimina la necesidad de un procesamiento adicional por parte del cliente y reduce el riesgo de fugas en los puntos de conexión externos.
