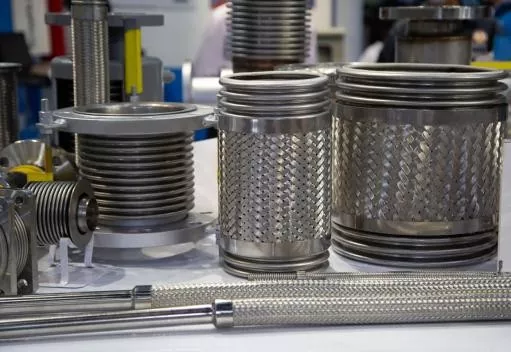

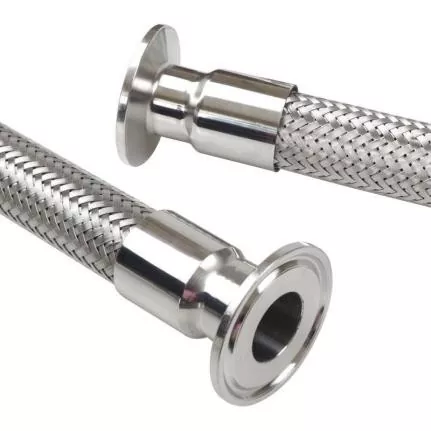

Manguera de metal trenzado con alambre de acero

La manguera de metal trenzado con alambre de acero JIDONGDA está diseñada específicamente para sistemas exigentes de transporte de fluidos y gases que requieren resistencia a las vibraciones, capacidad para adaptarse a desalineaciones y durabilidad en condiciones extremas de temperatura y presión. A diferencia de las mangueras de goma estándar o las tuberías rígidas, este producto combina la flexibilidad de un tubo de metal corrugado con la resistencia a la presión proporcionada por una trenza de alambre. Esto permite resolver problemas industriales comunes, como dificultades de instalación, fallas de tuberías rígidas inducidas por vibraciones y la corta vida útil de las mangueras tradicionales.

Los productos cumplen totalmente con los estándares internacionales, incluidos GB/T 14525, ISO 10380 y EJMA. Gracias a procesos de fabricación refinados y un sistema integral de control de calidad, nuestros productos cumplen con los estándares industriales globales y son adecuados para operar en los entornos más desafiantes.

Diseño del producto y ventajas de los materiales.

1. Capa interior corrugada

Construida a partir de tubos corrugados (material: acero inoxidable grados 304, 316 o 316L), esta capa ofrece una excelente resistencia a la corrosión y estabilidad de rendimiento tanto a temperaturas altas como bajas, al tiempo que garantiza un flujo sin obstrucciones del medio sin riesgo de obstrucción. Su estructura corrugada flexible se adapta a desplazamientos en varios planos (axial, lateral y angular), adaptándose a las deformaciones de la tubería sin comprometer la eficiencia del transporte.

2. Capa de refuerzo de malla de alambre

Consiste en una capa protectora de trenzado de alambre de acero inoxidable simple o doble, que mejora significativamente la resistencia a la presión y la integridad estructural de la manguera. La trenza apretada limita la expansión de la manguera interior bajo alta presión, protege contra impactos mecánicos externos y amortigua las vibraciones de la tubería, evitando así daños a la manguera y fugas de medio durante un funcionamiento prolongado.

Características y ventajas clave del producto

1. Resistencia térmica excepcional: rango de temperatura de funcionamiento de -196 °C a +600 °C; capaz de transportar de manera confiable medios especializados (por ejemplo, GNL criogénico, vapor a alta temperatura, aceite caliente) en condiciones operativas extremas.

2. Seguridad y durabilidad a alta presión: rango de presión de funcionamiento de 6 a 250 bar con un factor de seguridad contra explosiones de 3:1; resistente a aumentos repentinos de presión, eliminando el riesgo de rotura de la tubería.

3. Amortiguación eficaz de vibraciones y protección del equipo: Absorbe las vibraciones continuas de bombas, compresores y otros equipos; reduce la tensión en el sistema de tuberías; Protege el equipo auxiliar y extiende la vida útil general del sistema.

4. Compensación automática de expansión y contracción térmica: compensa automáticamente los desplazamientos causados ​​por las fluctuaciones de temperatura, alivia la tensión de la tubería y previene grietas o fugas en las juntas.

5. Resistencia a la corrosión y al envejecimiento: Fabricado en acero inoxidable con tratamiento de decapado y pasivación; resistente a ácidos, álcalis y sales, lo que hace que los productos sean adecuados para su uso en los entornos agresivos de las industrias química y farmacéutica.

6. Flexibilidad de instalación y pedidos personalizados: admite varios métodos de conexión industrial (bridas, roscadas, soldadas, de conexión rápida); permite personalizar la longitud de la manguera, la cantidad de capas trenzadas y el diseño del ensamblaje para cumplir con los requisitos específicos del proyecto.

Riguroso sistema de control de calidad

1. Prueba de condición de servicio simulada

Las pruebas integrales (que incluyen exposición a presión interna, simulación de vibración continua, desplazamiento axial, flexión repetida y simulación de expansión/contracción térmica) replican condiciones de operación industrial a largo plazo del mundo real.

2. Parámetros de control clave

Ingenieros profesionales monitorean la estabilidad de la sección corrugada, la integridad de la trenza, la calidad de la soldadura, la estanqueidad y la confiabilidad de los accesorios en cada etapa de la producción, asegurando que ningún producto defectuoso llegue al cliente.

3. Pruebas de rendimiento dinámico especializadas

Prueba de impulso: simula fluctuaciones de presión y tensiones mecánicas combinadas para verificar la estabilidad estructural, la resistencia a la fatiga y la durabilidad.

Pruebas de resistencia de montaje: pruebas de tracción y carga de soldaduras y conjuntos de conexión para garantizar una fijación segura, estanqueidad y un alto nivel de seguridad estructural.

Áreas de aplicación clave

1. Sector Energía: Equipos de generación de energía, sistemas de transporte de vapor, equipos de GNL y proyectos de infraestructura energética.

2. Industria Química: Plantas de producción de productos químicos, transporte de medios corrosivos (ácidos, álcalis) y sistemas de tuberías de plantas químicas.

3. Sistemas HVAC: Equipos de calefacción, ventilación y aire acondicionado; calderas industriales; y sistemas de ventilación y calefacción de edificios.

4. Fabricación de precisión: procesamiento de alimentos, fabricación de productos farmacéuticos y transporte de fluidos en equipos de precisión.

5. Equipos mecánicos: Conexiones de bombas y compresores, sistemas hidráulicos y tuberías de equipos industriales.

Ejemplos de aplicaciones industriales

Ejemplo 1: Actualización de la tubería del sistema de refrigeración en una planta de fabricación de semiconductores

Una gran instalación de fabricación de obleas de semiconductores enfrentó problemas con el desgaste prematuro y el agrietamiento de las mangueras de enfriamiento de PVC estándar causados ​​por las altas temperaturas y la vibración del equipo. Después de reemplazarlas con mangueras metálicas trenzadas con alambre de acero inoxidable JIDONGDA DN85 304, el sistema pudo acomodar cambios de expansión/contracción térmica de ±30 mm; las mangueras absorbieron eficazmente la vibración del equipo y resolvieron por completo los problemas relacionados con las fugas de agua y la degradación del material. El equipo funcionó de forma continua durante 27 meses sin fugas ni daños estructurales, lo que mejoró significativamente la estabilidad del proceso de producción.

Ejemplo 2: Proyecto de transporte de vapor a alta temperatura en una planta química

Una planta química en el Sudeste de China operaba tuberías de vapor a 280°C que estaban sujetas a frecuentes ciclos de expansión y contracción térmica. Las tuberías rígidas tradicionales eran propensas a sufrir grietas por tensión, mientras que las mangueras estándar carecían de resistencia suficiente a las altas temperaturas y presiones. El proyecto utilizó mangueras metálicas trenzadas de alambre de doble capa JIDONGDA hechas a medida. Gracias a su alta resistencia al calor y su capacidad para compensar el desplazamiento, las mangueras funcionaron sin fugas durante un año, lo que redujo sustancialmente la frecuencia de mantenimiento y los costos operativos.

Especificaciones técnicas

Preguntas frecuentes

P1: ¿Qué grados de acero inoxidable se utilizan para las mangueras metálicas JIDONGDA y cómo elijo el correcto?

R: Ofrecemos tres materiales estándar: 304, 316 y 316L. El grado 304 ofrece un equilibrio óptimo entre costo y rendimiento, lo que lo hace adecuado para aplicaciones industriales generales (agua, gas); el grado 316 proporciona una resistencia superior a la corrosión en ambientes ácidos y alcalinos, lo que lo hace ideal para la industria química y aplicaciones marinas; El grado 316L es un material con contenido ultra bajo de carbono diseñado para su uso en entornos altamente agresivos y a temperaturas extremadamente altas. La fabricación con otros materiales está disponible bajo pedido.

P2: ¿Se pueden utilizar las mangueras metálicas trenzadas de alambre de acero JIDONGDA para transportar vapor a alta temperatura durante períodos prolongados?

R: Sí, pueden. Este producto está optimizado para funcionamiento a alta temperatura y es adecuado para transportar vapor y medios de alta temperatura dentro de un rango de temperatura de -196 °C a +600 °C. La trenza de alambre de acero de doble capa garantiza la estabilidad bajo alta presión, mientras que la soldadura de precisión evita las fugas de vapor; El producto se utiliza ampliamente en calderas industriales y sistemas de vapor de centrales eléctricas, lo que garantiza un rendimiento confiable y duradero.

P3: ¿JIDONGDA ofrece fabricación personalizada para mangueras metálicas?

R: Sí, ofrecemos una gama completa de servicios de fabricación y diseño personalizados. La longitud de la manguera, la cantidad de capas trenzadas, los tipos de accesorios de extremo y el diseño del producto se pueden adaptar a diseños de tuberías específicos, así como a los requisitos de presión, temperatura y medios. Aprovechando nuestras propias instalaciones de producción y un equipo de ingenieros calificados, brindamos soluciones integrales diseñadas para cumplir con todos los requisitos operativos y de instalación para una amplia gama de proyectos industriales complejos.
