Manguera de metal trenzado de acero inoxidable

Las tuberías rígidas tradicionales son susceptibles a grietas, conexiones sueltas y fugas causadas por la vibración del equipo, el desplazamiento multieje o la deformación térmica. Al combinar flexibilidad, protección mecánica y sellado confiable, las mangueras metálicas trenzadas de acero inoxidable JIDONGDA sirven como una excelente alternativa a las tuberías rígidas. Su estructura protectora de doble capa, que presenta un tubo corrugado interno para adaptarse a la deformación y una trenza externa para una mayor protección, absorbe cargas operativas y compensa el desplazamiento de la tubería. Estas mangueras mantienen la integridad del sello y la estabilidad del rendimiento a largo plazo, incluso en condiciones de temperaturas extremas y fluctuaciones de presión. Se utilizan ampliamente para conectar sistemas de transporte de fluidos asociados con equipos rotativos (como bombas, compresores y grupos electrógenos) y son un componente clave de los sistemas hidráulicos industriales modernos.

Ventajas clave del producto

1. Compensación por desplazamientos multiplano

Se adapta a desplazamientos axiales, laterales y angulares; Alivia las tensiones en las tuberías causadas por el funcionamiento del equipo y la expansión/contracción térmica, evitando así roturas de tuberías y aflojamiento de conexiones.

2. Amortiguación y protección efectiva de vibraciones

Absorbe y aísla eficientemente las vibraciones de los equipos giratorios (como bombas y compresores), evitando la transmisión a componentes y tuberías adyacentes, lo que reduce significativamente las tasas de fallas de los equipos.

3. Rango de temperatura ultra amplio

Resiste temperaturas de -196 °C a +450 °C y cumple con los requisitos operativos para condiciones extremas, como el transporte de fluidos criogénicos, la circulación de vapor a alta temperatura y la transferencia de medios industriales calientes.

4. Excelente resistencia a la corrosión

Fabricado en acero inoxidable SS304 o SS316L, asegurando resistencia a la oxidación, ácidos, álcalis y desgaste abrasivo; Proporciona estabilidad a largo plazo en entornos agresivos (por ejemplo, industrias marinas y químicas) y garantiza una vida útil prolongada.

5. Compacidad, flexibilidad y facilidad de instalación.

El material liviano y flexible permite el recorrido dentro de espacios de equipos complejos o confinados; esto simplifica la instalación y reduce los plazos del proyecto.

6. Especificaciones y tipos de conexión personalizables

Admite varias opciones de conexión, incluidas roscas BSP y NPT, bridas ANSI/DIN, acoplamientos de conexión rápida y extremos soldados; El diámetro, la longitud y la configuración del trenzado (capa simple o doble) se pueden adaptar a condiciones operativas específicas.

Rigurosas pruebas de rendimiento y control de calidad.

1. Estándares de prueba

Las mangueras de metal trenzado de acero inoxidable se fabrican y prueban estrictamente de acuerdo con las normas de seguridad de tuberías industriales EN ISO 10380 y ASME B31.3; Cumplen con los requisitos técnicos internacionales en materia de seguridad, flexibilidad y amortiguación de vibraciones para equipos industriales.

2. Condiciones de funcionamiento simuladas

Se llevan a cabo pruebas exhaustivas que cubren condiciones de funcionamiento industriales estándar y extremas, incluidas cargas de vibración dinámica prolongada, simulación de desplazamientos multidireccionales, pruebas de presión cíclica a 25 bar y ciclos térmicos en un rango de -196 °C a +450 °C.

3. Resultados clave de las pruebas

- Prueba de fatiga por impulso: funcionamiento simulado superior a 250.000 ciclos; mantuvo una flexibilidad estable y estanqueidad bajo vibraciones prolongadas y fluctuaciones de presión, sin signos de degradación o falla.

- Prueba de resistencia de la conexión: los accesorios pasaron con éxito las pruebas de carga mecánica y de rotura, lo que garantiza la confiabilidad de la conexión y un sello sin fugas, lo que reduce significativamente la necesidad de mantenimiento futuro.

- Prueba de estabilidad estructural: después de pruebas prolongadas de ciclos térmicos y vibraciones/impactos, la capa trenzada y el tubo interior corrugado conservaron su integridad estructural sin deformaciones ni daños, lo que demuestra una resistencia a la fatiga superior.

Ejemplo de aplicación práctica

Caso 1: Aplicación en el sistema hidráulico de una máquina de colada continua (CCM) en una planta metalúrgica

Una gran empresa metalúrgica nacional utilizó originalmente tuberías rígidas de cobre en el sistema hidráulico de su máquina de colada continua. La vibración prolongada del equipo y la flexión frecuente de las tuberías provocaban torceduras y fugas, lo que provocaba paradas frecuentes por mantenimiento y altos costos operativos. Después de cambiar a las mangueras metálicas trenzadas de acero inoxidable de JIDONGDA, capaces de soportar una presión operativa de 8 MPa con un radio de curvatura mínimo de solo tres veces el diámetro de la tubería, los problemas de fugas y rupturas se eliminaron por completo. La tasa de fallas del equipo se redujo en un 90% y los costos de mantenimiento por unidad se redujeron en un 40%, lo que garantizó el funcionamiento continuo y estable del sistema hidráulico.

Ejemplo de Aplicación Práctica No. 2: Proyecto de tuberías de plataforma marina

Una empresa de ingeniería del sudeste asiático especializada en proyectos marinos necesitaba tuberías para suministrar energía y fluidos de trabajo a una plataforma marina. Las tuberías debían soportar duras condiciones de funcionamiento, incluida la corrosión por niebla salina, las vibraciones inducidas por el viento y las olas y las fluctuaciones de temperatura. JIDONGDA suministró mangueras diseñadas a medida con trenzado de acero inoxidable SS316L resistente a la corrosión y fundas exteriores protectoras. Después de tres años de operación continua en alta mar, las mangueras no mostraron signos de corrosión, fugas o daños estructurales. Resistieron con éxito el agresivo entorno marino, garantizaron el funcionamiento seguro y estable del sistema de tuberías de la plataforma y permitieron al cliente reducir significativamente los costos de mantenimiento y reemplazo de equipos.

Áreas de aplicación clave

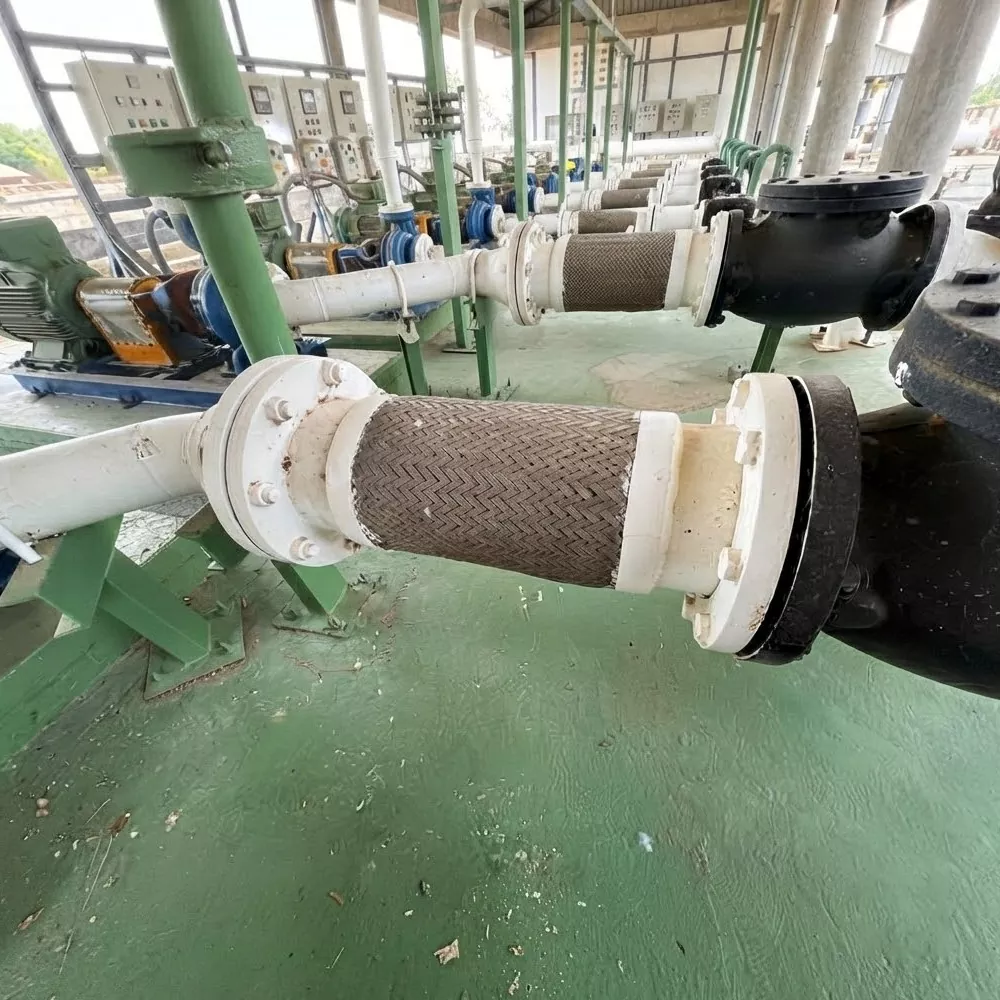

1. Equipos industriales: bombas industriales, compresores, grupos electrógenos, líneas de producción automatizadas.

2. Sector energético: equipos de energía renovable, sistemas de energía térmica, sistemas de transporte de fluidos criogénicos.

3. Equipos marinos: motores marinos, sistemas de tuberías para barcos, equipos auxiliares para plataformas marinas.

4. Industria general: sistemas de vapor y HVAC, equipos de fabricación de precisión, sistemas de transporte de fluidos químicos.

Especificaciones técnicas detalladas

Ventajas de marca y servicio

La manguera de metal trenzado de acero inoxidable JIDONGDA es una empresa especializada que integra investigación y desarrollo, fabricación y venta de mangueras flexibles de acero inoxidable. Empleamos procesos de producción maduros, incluidos el conformado, el trenzado y la soldadura, y cumplimos estrictamente con los estándares de fabricación, lo que garantiza que nuestros productos cumplan con las normas internacionales de la industria. Con años de experiencia colaborando con fabricantes de equipos globales, contratistas de ingeniería y proveedores de mantenimiento industrial, exportamos nuestros productos a América del Norte, América Latina, Europa y Asia. Ofrecemos servicios OEM y soluciones de diseño personalizado con tiempos de respuesta rápidos, junto con soporte técnico profesional para la instalación y operación, brindando soluciones rentables de mangueras industriales a clientes de todo el mundo.

Preguntas frecuentes

Pregunta 1: ¿Pueden las mangueras metálicas trenzadas de acero inoxidable JIDONGDA compensar el desplazamiento multidimensional de la tubería?

Nuestros productos están diseñados específicamente para manejar la deformación tridimensional de tuberías. Las mangueras compensan con precisión los desplazamientos axiales, laterales y angulares causados ​​por el funcionamiento del equipo y las fluctuaciones térmicas, al tiempo que mantienen la integridad estructural y el rendimiento a prueba de fugas.

Pregunta 2: ¿Cuál es la diferencia entre los materiales de las mangueras SS304 y SS316L y cuál debo elegir?

R2: SS304 ofrece un equilibrio óptimo entre costo y rendimiento, junto con una buena resistencia a la oxidación, lo que lo hace adecuado para aplicaciones industriales estándar que involucran vapor, agua purificada y gases industriales en general. SS316L ofrece una resistencia superior a la corrosión ácida y alcalina, así como una mayor tenacidad al impacto a baja temperatura, lo que lo hace ideal para aplicaciones exigentes como ambientes marinos, procesamiento químico y manipulación de fluidos criogénicos; La selección de materiales se puede adaptar a las condiciones operativas específicas y a la naturaleza del medio.

P3: ¿JIDONGDA ofrece mangueras hechas a medida?

R3: Sí. Especificaciones como el diámetro y la longitud de la manguera, las capas de trenzado y los tipos de conexiones finales y cubiertas protectoras se pueden personalizar para satisfacer los requisitos del cliente. Nuestro equipo técnico está listo para desarrollar soluciones a medida basadas en condiciones operativas y parámetros de equipo específicos; También manejamos órdenes de producción basadas en especificaciones personalizadas.
