Manguera enrollada con alambre de acero de cuatro capas

La manguera enrollada de alambre de acero de cuatro capas JIDONGDA es una manguera de presión reforzada diseñada específicamente para sistemas hidráulicos de presión ultraalta. A diferencia de las mangueras trenzadas estándar destinadas a presiones bajas o medias, este producto presenta una construcción que comprende cuatro capas de alambre de acero en espiral en direcciones alternas. Resiste impulsos de alta presión, choques hidráulicos y cargas intensas y prolongadas mientras mantiene una estabilidad operativa excepcional. La manguera se utiliza principalmente en equipos como maquinaria de construcción pesada, plantas metalúrgicas, equipos de minería, sistemas de ingeniería marina y unidades de energía hidráulica de alta presión.

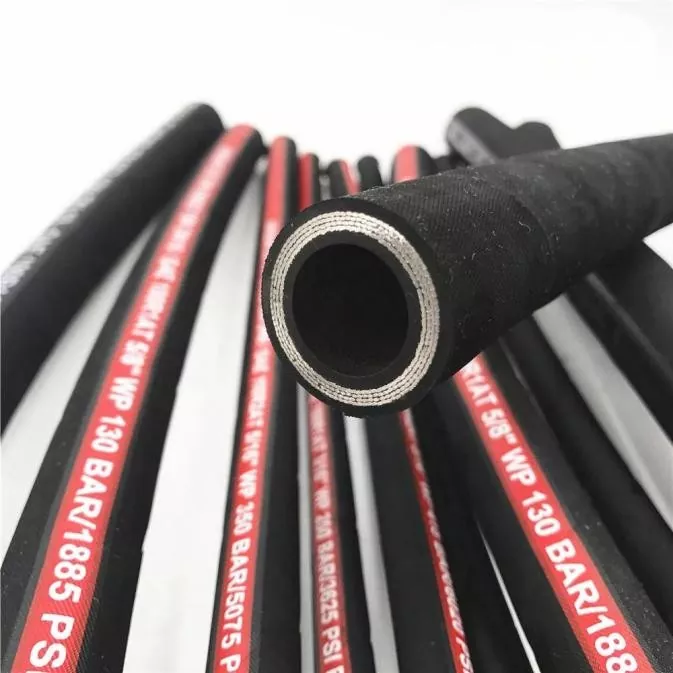

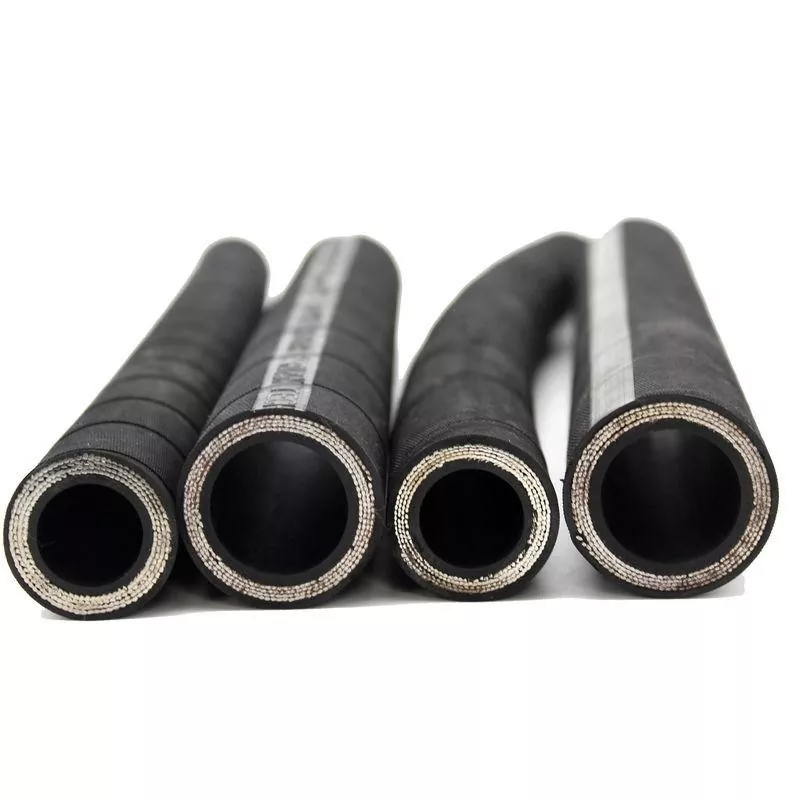

Construcción de manguera

1. Capa interior resistente al aceite

Fabricado en caucho sintético NBR de alto rendimiento; resistente al aceite, la permeación y la corrosión del medio operativo; Adecuado para uso con varios fluidos hidráulicos.

2. Refuerzo de alambre de acero en espiral de cuatro capas

Alambre de acero de alta resistencia enrollado en espiral en direcciones alternas; Mejora significativamente la resistencia al estallido y la deformación, lo que garantiza un rendimiento confiable bajo presión ultraalta.

3. Capa de amortiguación

Absorbe eficazmente los impactos hidráulicos instantáneos, reduce la fatiga estructural y extiende la vida útil de la manguera.

4. Capa exterior protectora

Resistente a la abrasión, al aceite, al envejecimiento y a la radiación UV; Adecuado para operación en entornos exigentes como sitios al aire libre, minas y plantas metalúrgicas.

Características clave del producto

1. Funcionamiento a presión ultraalta: alta presión de trabajo nominal y un factor de seguridad que supera significativamente el de las mangueras hidráulicas estándar;

2. Excelente resistencia a cargas de impulso y choque: Adecuado para aplicaciones de servicio pesado que involucran fluctuaciones frecuentes de presión;

3. Alta estabilidad estructural: sin ampollas, deformaciones ni fugas durante el funcionamiento prolongado con cargas elevadas;

4. Diseño resistente a la fatiga para una larga vida útil: reduce eficazmente los costos de mantenimiento y reemplazo de equipos;

5. Alta adaptabilidad operativa: Resistente a aceites, temperaturas extremas (altas y bajas) y envejecimiento ambiental;

6. Cumplimiento de las normas internacionales de seguridad: Compatible con varios sistemas hidráulicos de alta tecnología y presión ultraalta.

Opciones personalizadas

JIDONGDA ofrece soluciones adaptadas a requisitos operativos específicos: construcción reforzada (Tipo 4SH) para presión ultraalta; versiones para funcionamiento a alta temperatura (hasta 150°C) y baja temperatura (hasta -40°C); cubiertas exteriores resistentes al fuego; diseños antiestáticos; accesorios que cumplen con las normas SAE, DIN y EN; capas exteriores protectoras ultraduraderas; y fabricación de conjuntos de mangueras personalizados.

Aplicaciones

Ampliamente utilizado en sectores clave como maquinaria de construcción pesada, equipos metalúrgicos y siderúrgicos, maquinaria de minería, sistemas hidráulicos industriales de alta presión, equipos marinos y marinos y equipos eléctricos de alta presión especializados.

Ejemplos de aplicaciones prácticas

Ejemplo 1: Actualización de equipos auxiliares hidráulicos en minas de carbón

En las grandes minas de carbón nacionales, las mangueras estándar con frecuencia estallaban y presentaban fugas bajo pulsos de alta presión de 42 MPa, lo que provocaba frecuentes tiempos de inactividad y fallos en los equipos. La frecuencia de reemplazo de mangueras se redujo en un 72 %, lo que mejoró significativamente la seguridad operativa y la productividad.

Ejemplo 2: Operación a alta temperatura en un laminador en caliente

Una planta metalúrgica en la provincia de Shandong operaba laminadores en caliente a temperaturas superiores a 120°C, lo que requería mangueras con una excepcional resistencia al calor y a los pulsos de presión. La empresa implementó mangueras JIDONGDA de cuatro capas con alambre de acero enrollado, hechas a medida, resistentes al calor (hasta 150 °C) y al fuego, capaces de soportar radiación térmica prolongada y picos de presión de alta frecuencia. La vida útil de estos productos igualó a la de sus equivalentes importados, mientras que los costos de adquisición se redujeron en un 35%.

Ventajas clave del producto

1. Construcción de alambre de acero en espiral de cuatro capas, que garantiza una alta capacidad de carga bajo presión ultraalta y una resistencia excepcional a cargas de impulso y estallido.

2. Adaptable a diversas condiciones industriales extremas, ofreciendo resistencia a temperaturas extremas, abrasión y corrosión.

3. Diseño duradero y resistente a la fatiga, lo que resulta en costos reducidos de mantenimiento del equipo y mayor confiabilidad.

4. Compatibilidad con numerosos estándares internacionales; admite ensamblajes estándar y personalizados.

5. Ampliamente utilizado en sistemas hidráulicos de alta gama en todo el mundo, distinguido por una calidad constante y confiable adecuada para los mercados de exportación.

Preguntas frecuentes

P1: ¿Cuáles son las principales diferencias entre la manguera enrollada con alambre de acero de cuatro capas y las mangueras trenzadas estándar? ¿Para qué condiciones de funcionamiento están diseñados?

R1: Las mangueras trenzadas estándar son adecuadas para aplicaciones de presión baja a media (por debajo de 35 MPa) que implican cargas de impulso menores. Por el contrario, la manguera enrollada en espiral de cuatro capas JIDONGDA ofrece una integridad estructural superior; supera significativamente a las mangueras trenzadas en términos de resistencia a la presión, resistencia a la fatiga y resistencia al impacto. Esta manguera está diseñada específicamente para servicio pesado: manejo de presiones ultraaltas (40–80 MPa), cargas de impulso de alta frecuencia y operación intensiva y continua en equipos de minería, metalurgia y marinos, garantizando así una mayor seguridad y una vida útil prolongada.

P2: ¿Puede el producto soportar temperaturas extremadamente altas o bajas? ¿Hay versiones personalizadas disponibles?

R2: El modelo estándar está diseñado para un rango de temperatura de funcionamiento de -40°C a +100°C. También ofrecemos versiones para aplicaciones de alta temperatura (hasta +150°C) y baja temperatura (hasta -40°C), así como productos con características especializadas como capas exteriores resistentes al fuego, antiestáticas o altamente resistentes a la abrasión. Esto los hace adecuados para su uso en ambientes extremadamente fríos, con altas temperaturas, explosivos y en condiciones que involucran elementos abrasivos.

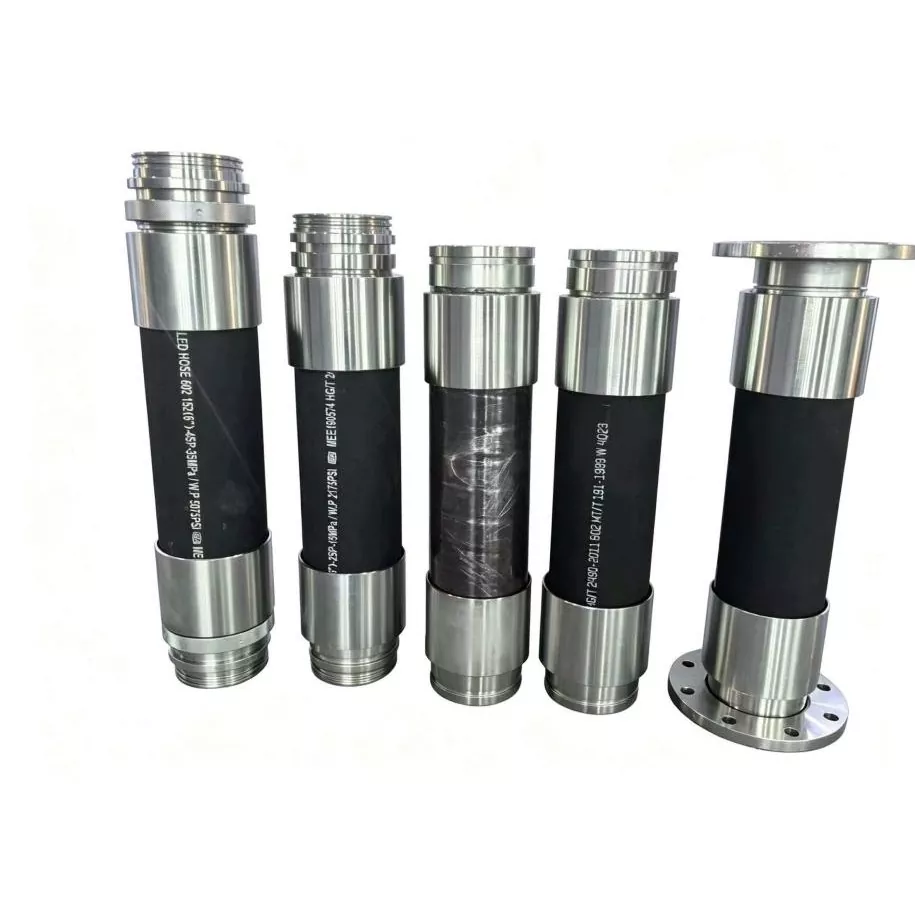

P3: ¿Es posible pedir conjuntos de mangueras personalizados? ¿Son los accesorios compatibles con las normas internacionales comunes?

R3: Brindamos servicios integrales para la fabricación de conjuntos de mangueras compatibles con accesorios que cumplen con los estándares internacionales SAE, DIN y EN. La longitud, los ángulos de curvatura y los tipos de accesorios se pueden personalizar para adaptarse a diseños de equipos específicos. Todos los productos terminados se someten a pruebas de alta presión para garantizar un rendimiento sin fugas y una integridad de sellado superior en condiciones de presión ultra alta.
